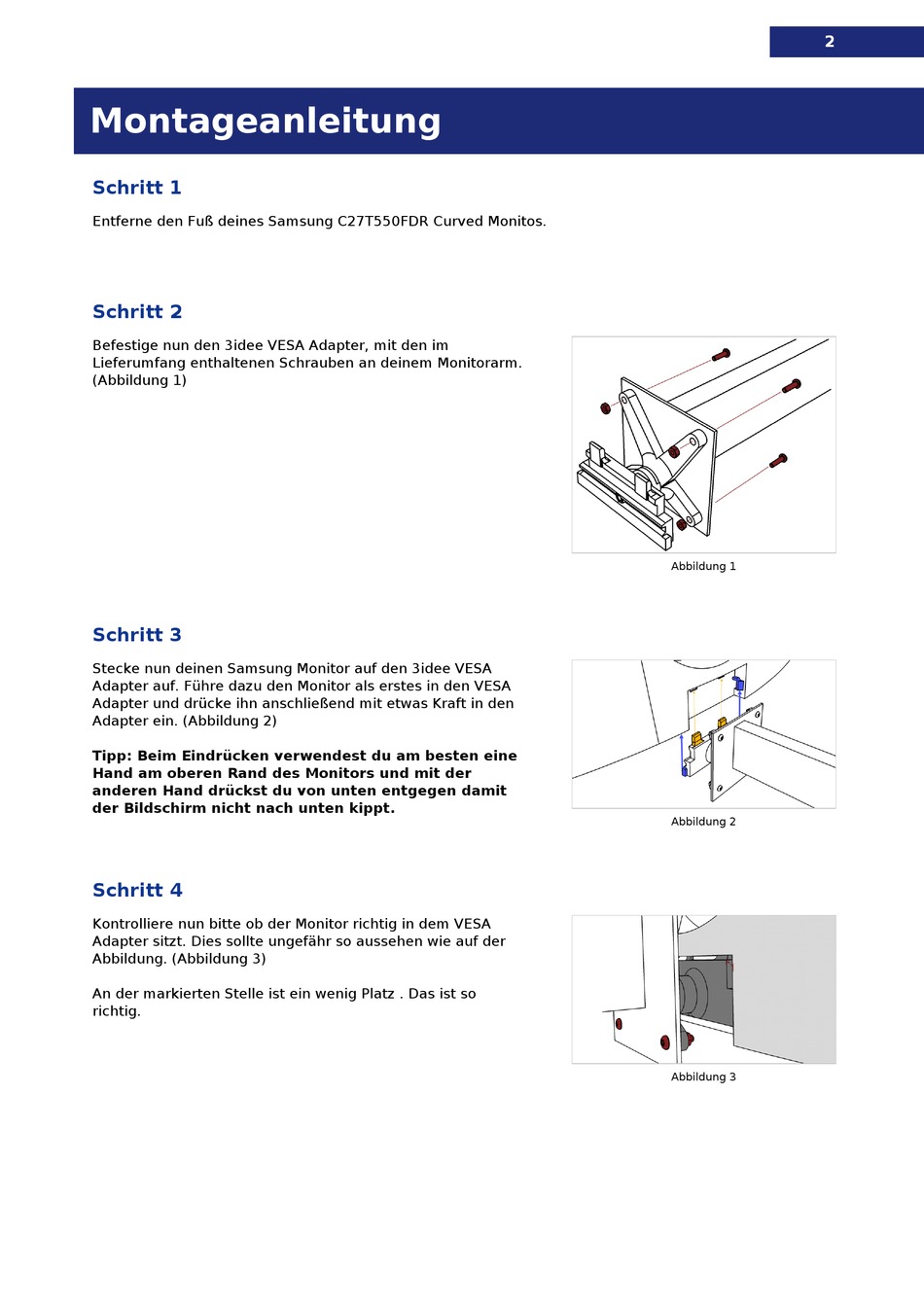

Montageanleitung
Schritt 1
Entferne den Fuß deines Samsung C27T550FDR Curved Monitos.
Schritt 2
Befestige nun den 3idee VESA Adapter, mit den im
Lieferumfang enthaltenen Schrauben an deinem Monitorarm.
(Abbildung 1)
Schritt 3
Stecke nun deinen Samsung Monitor auf den 3idee VESA
Adapter auf. Führe dazu den Monitor als erstes in den VESA
Adapter und drücke ihn anschließend mit etwas Kraft in den
Adapter ein. (Abbildung 2)
Tipp: Beim Eindrücken verwendest du am besten eine
Hand am oberen Rand des Monitors und mit der
anderen Hand drückst du von unten entgegen damit
der Bildschirm nicht nach unten kippt.
Schritt 4
Kontrolliere nun bitte ob der Monitor richtig in dem VESA
Adapter sitzt. Dies sollte ungefähr so aussehen wie auf der
Abbildung. (Abbildung 3)
An der markierten Stelle ist ein wenig Platz . Das ist so
richtig.
Bedienungsanleitung
2
Abbildung 1
Abbildung 2
Abbildung 3
