Fuchs design RF LED Sync Controller RGB Gebrauchsanweisung Seite 5

Anschluss und Inbetriebnahme
Stellen Sie sicher, dass der Controller an einem geeigneten Ort

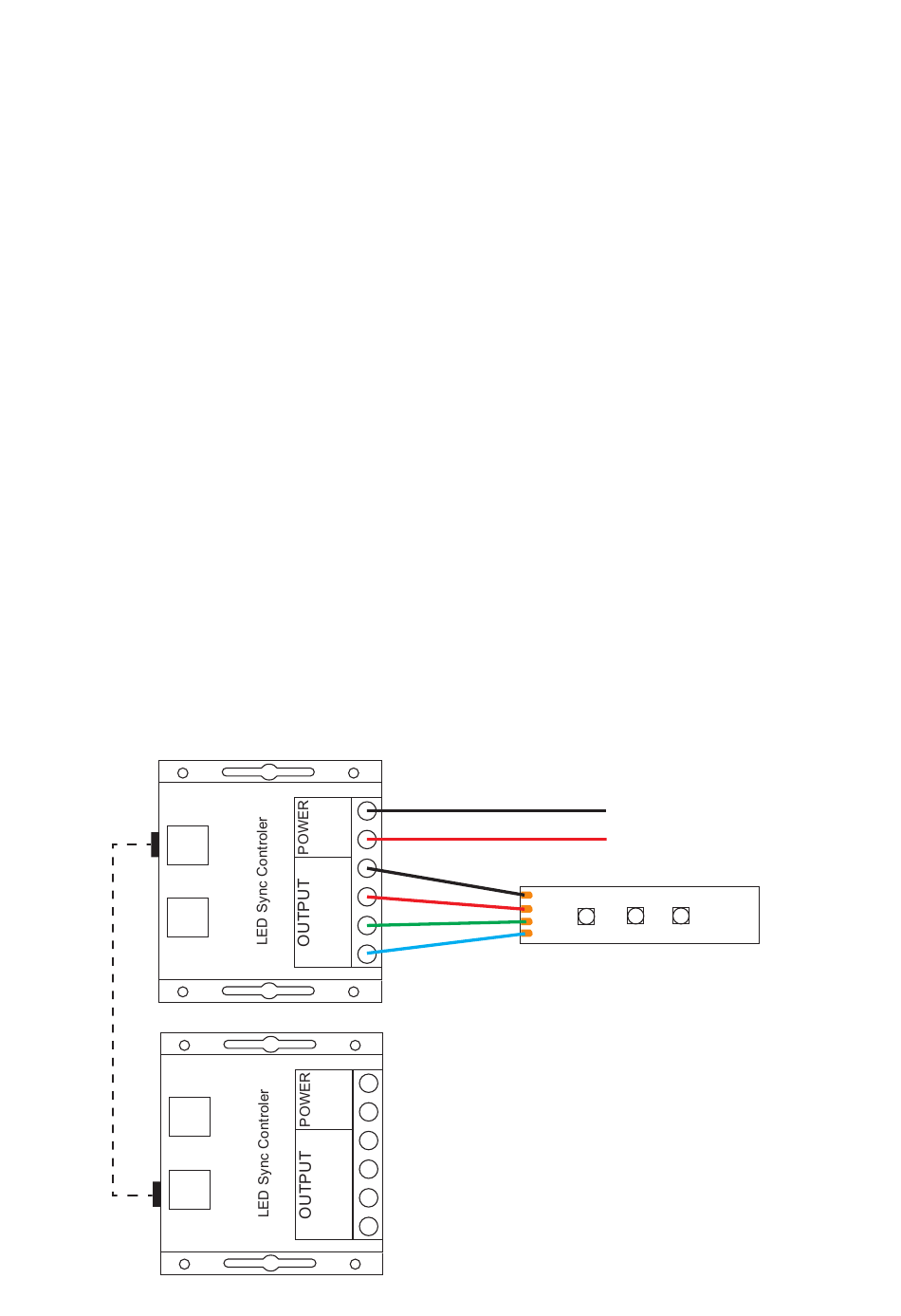

befestigt werden kann. Verbinden Sie Ihren Controller und die
LED-Streifen anhand des abgebildeten Schaltplans. Achten Sie
darauf, dass Sie zuerst die LED-Streifen und Ihren Controller
und danach das erforderliche Netzteil anschließen. Verbinden
Sie die LED-Streifen mit den OUTPUT Klemmen V+ und CH1
bis CH3 wie folgt: Der Plus-Pol wird mit Kanal V+ verbunden.
Die Verteilung der Farbanschlüsse auf die anderen Kanäle ist
frei wählbar. Gewöhnlich wird Rot (R) an CH1, Grün (G) an CH2
und Blau (B) an CH3 angeschlossen. Die Ausgangsbelastung
pro Kanal muss ≤ 10 A sein, insgesamt max. 30A. Es ist sowohl
möglich, einen einzelnen Controller anzuschließen als auch
mehrere Controller hintereinander geschaltet zu verwenden. Bei
der Verwendung eines einzelnen Controllers bleiben Signalein-
gang und Signalausgang leer. In einer Reihe von Controllern
wird der erste Controller nur über den Signalausgang ange-
schlossen. Alle weiteren Controller werden über Signaleingang
und Signalausgang miteinander verbunden.
OUT
IN
OUT
IN
DC 12/24 V
—
+
V+
CH1
CH2
CH3
—
+
V+
CH1
CH2
CH3
_
+
+
R
G
B
