- Seite 2 INHALT...
-
Seite 3: Die Symbolbeschreibung Des Geräts
1. VORWORT Die Symbolbeschreibung des Geräts Die hier aufgeführten Vorsichtsmaßnahmen sind in die folgenden Kategorien unterteilt. Sie sind sehr wichtig und sollten daher sorgfältig beachtet werden. Bedeutung der Symbole GEFAHR, WARNUNG, VORSICHT und HINWEIS. Lesen Sie das Handbuch vor dem Betrieb WARNUNG Das Gerät muss in einem Raum aufbewahrt werden, in dem es keine ständigen Zündquellen gibt (z. -
Seite 4: Allgemeiner Arbeitsbereich
Beginn von Arbeiten an Anlagen, entflammbare Kältemittel enthalten, sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass das Risiko einer Entzündung minimiert wird. Bei Reparaturen an der Kälteanlage sind vor der Durchführung von Arbeiten an der Anlage die folgenden Vorkehrungen zu treffen. Arbeitsverfahren Die Arbeiten müssen unter kontrollierten Bedingungen durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Arbeiten zu minimieren. - Seite 5 die Füllmenge entspricht der Raumgröße, in der die die Lüftungsanlagen und - bei Verwendung eines indirekten Kühlkreislaufs ist der Sekundärkreislauf auf das Vorhandensein von Kältemittel zu überprüfen die Kennzeichnung des Geräts weiterhin sichtbar und lesbar ist. Unleserliche Markierungen und die Kältemittelleitungen oder -bauteile an einer Stelle angebracht sind, an der es unwahrscheinlich ist, dass sie Stoffen ausgesetzt sind, die kältemittelhaltige Bauteile angreifen können, es sei denn, die Bauteile sind aus Werkstoffen hergestellt, die von Natur aus korrosionsbeständig sind, oder sie sind in geeigneter Weise gegen eine solche Korrosion geschützt.
-
Seite 6: Methoden Zur Lecksuche
Zündquellen verwendet werden. Ein Halogenidbrenner (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden. Methoden zur Lecksuche Die folgenden Lecksuchmethoden werden für Systeme, die brennbare Kältemittel enthalten, als akzeptabel angesehen. Zum Aufspüren brennbarer Kältemittel sind elektronische Lecksuchgeräte zu verwenden, deren Empfindlichkeit jedoch möglicherweise nicht ausreicht oder die neu kalibriert werden müssen. - Seite 7 Verunreinigung der verschiedenen Kältemittel kommt. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. Die Zylinder sind aufrecht zu halten. Vergewissern Sie sich, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel füllen.
-

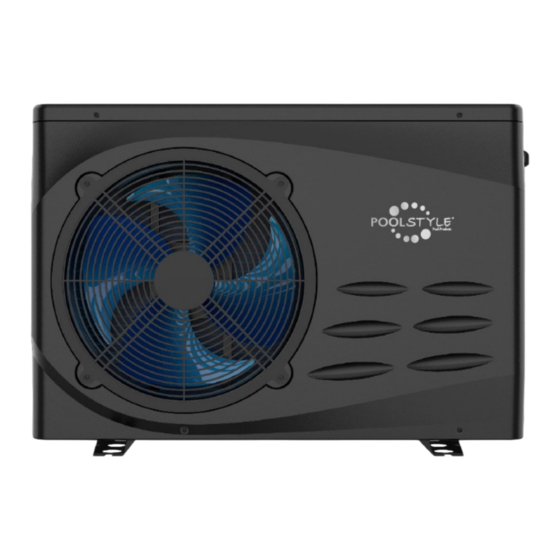

Seite 10: Übersicht Über Das Gerät
Stellen Sie den Betrieb des Geräts ein, sobald ein Problem oder ein Fehlercode auftritt. Bitte schalten Sie das Gerät aus und lassen Sie es nicht mehr laufen. Andernfalls kann es zu einem elektrischen Schlag oder Brand kommen. Seien Sie vorsichtig, wenn das Gerät nicht verpackt oder nicht installiert ist. Achten Sie auf die scharfen Kanten und Rippen des Wärmetauschers. -
Seite 11: Abmessungen Des Geräts
2.2 Abmessungen des Geräts Luftauslas Wasserabflusss Wasserzulauf Dimension Einheit: (mm) Modell PSL-150-0262 PSL-150-0263 PSL-150-0264 1000 PSL-150-0265 PSL-150-0267 PSL-150-0268 1130 PSL-150-0269 PSL-150-0270 1130 PSL-150-0271 2.3 Hauptbestandteile des Geräts Motorunterstützung Obere Abdeckung Titan-Wärmetauscher... - Seite 12 Linke Platte Verdampfer Kompressor Linker Griff Stromkasten Lüftermotor Wasserdurchflussschalter Lüfterflügel 4-Wege-Ventil Fixed Support Reaktor Fahrgestell Mittlere Partition Frontplatte Rechter Griff Lüfterabdeckung Rechte Platte Draht-Controller Abdeckung des Stromkastens Mainboard Stromkasten 2.4 Parameter des Geräts Modell PSL-150-0262 PSL-150-0263 PSL-150-0264 PSL-150-0265 PSL-150-0266 - / Austrittstemperatur: 26 ° C / 28 ° C. 4.35~18.0 Heizleistung (kW) 1.5~7.2...
- Seite 13 Modus 4.95 5.01 10.55 Heizleistung (kW) 6.58 8.65 Intelligenter Modus 5.68 5.95 5.95 5.73 5.72 6.72 Heizleistung (kW) 4.37 5.55 Silent-Modus 6.51 6.88 6.92 6.57 6.55 Max. Leistungsaufnahme (kW) 1.61 1.75 17.7 Max. Strom(A) 7.32 7.95 10.5 14.5 35 ~ 70 Empfohlene Poolgröße (m³) 15 ~ 30 20 ~ 40...
- Seite 14 Modell PSL-150-0267 PSL-150-0268 PSL-150-0269 PSL-150-0270 PSL-150-0271 Umgebungstemperatur: (DB/WB) 27°C/24,3°C; Wassereintritts- / Austrittstemperatur: 26 ° C / 28 ° C. Heizleistung (kW) 4.70~21.1 4.78~25.3 4.95~28.1 4.72~21.2 4.78~25.3 Leistungsaufnahme (kW) 0.33~3.59 0.33~4.36 0.35~5.1 0.33~3.59 0.34~4.3 14.2~5.88 14.48~5.8 14~5.51 14.3~5.91 14.1~5.88 Heizleistung (kW) 21.1 25.3 28.1...
- Seite 17 Vergewissern Sie sich, dass das Gerät ordnungsgemäß belüftet ist, dass der Luftauslass nicht auf die Fenster von Nachbargebäuden gerichtet ist und dass die Abluft nicht zurückströmen kann. Sorgen Sie außerdem für ausreichend Platz um das Gerät herum für Wartungs- und Instandhaltungsarbeiten.
- Seite 18 Artikel Menge Artikel Menge Schwimmbad-Wärmepumpe PH-Regler Y-Type Filiter Sandtankfiliter Ein-Way Valve Flockulator Umwälzwasserpumpe Desinfektor Haarsammler Dosierpumpe Absperrventil Stromversorgungskabel Modell Stromversorgung Kabeldurchmesser Spezifikation PSL-150-0262 3G 1.5mm² AWG 16 220-240V~/ 50Hz PSL-150-0263 3G 2.5mm² AWG 14...
- Seite 19 PSL-150-0264 3G 2.5mm² AWG 14 PSL-150-0265 3G 4.0mm² AWG 12 PSL-150-0266 3G 4.0mm² AWG 12 PSL-150-0270 3G 4.0mm² AWG 12 PSL-150-0271 3G 4.0mm² AWG 12 PSL-150-0267 5G 1.5mm² AWG 16 PSL-150-0268 380-415V/3N~/50Hz 5G 2.5mm² AWG 14 PSL-150-0269 5G 2.5mm² AWG 14 PSL-150-0262/PSL-150-0263/PSL-150-0264/PSL-150-0265/PSL-150-0266 PSL-150-0270/PSL-150-0271...
- Seite 20 PSL-150-0267/ PSL-150-0268/ PSL-150-0269 Korrekte Installation des Geräts Die Versorgungsspannung entspricht der Nennspannung des Geräts Korrekte Verrohrung und Verkabelung Die Luftein- und -auslassöffnung des Geräts ist nicht blockiert. Entwässerung und Entlüftung sind frei und es tritt kein Wasser aus Der Leckageschutz funktioniert Die Rohrleitungsisolierung funktioniert Das Erdungskabel ist richtig angeschlossen...
-
Seite 21: Beschreibung Des Wire Controllers
Gibt es Leckagen im gesamten Heizkreislauf? Der Konde Gibt es anormale Geräusche oder Vibrationen während des Betriebs? 4.BEDIENERFÜHRUNG DER FERNBEDIENUNG 4.1 Beschreibung des Wire Controllers 4.1.1 Allgemeines Dieses kabelgebundene Steuergerät ist f r Luft-Wärmepumpeneinheiten geeignet, um Daten anzuzeigen, Parameter einzustellen, die Stromversorgung ein- und auszuschalten, die Temperatur einzustellen usw. - Seite 23 der Einstellwert gespeichert und die Einstellung beendet. (Schlüssel sperren) Das Steuergerät sperrt automatisch die Tasten und reduziert die Bildschirmhelligkeit nach 60 Sekunden ohne Bedienung. Drücken Sie gleichzeitig 3 Sekunden lang, um die Tasten zu sperren/entsperren. Wenn das Schloss-Symbol auf dem Bildschirm erscheint, bedeutet dies, dass der Controller gesperrt ist. Drücken Sie im gesperrten Zustand gleichzeitig 3 Sekunden lang , um die Sperre aufzuheben.
- Seite 25 Auf der Seite, auf der die Wassertemperatur angezeigt wird, drücken Sie nach dem Einschalten 3 Sekunden lang gleichzeitig , um die manuelle Abtaufunktion zu aktivieren. Die Hauptsteuerplatine entscheidet je nach den Bedingungen, ob die manuelle Abtaufunktion aktiviert werden soll. Passwortgeschütztes Starten Wenn das Startup-Passwort (H3) nicht 0 ist, müssen Sie das Startup-Passwort (H2) eingeben, um die Steuerung einzuschalten.
- Seite 26 3) Folgen Sie den Anweisungen, um eine Verbindung mit dem heimischen WLAN herzustellen, geben Sie das Passwort ein und klicken Sie auf Weiter. 4) Folgen Sie den Anweisungen, um das WiFi des Mobiltelefons auf den vom Steuergerät -Name hat das Format "SmartLife-XXXX". 5) Wechseln Sie nach erfolgreicher Verbindung mit dem Hotspot zurück zur mobilen App und warten Sie, bis der Controller das Netzwerk konfiguriert und eine Verbindung zur Cloud hergestellt hat.
- Seite 27 Symbol Beschreibung Andere Sie dient zum Ver- und Entriegeln von 3s lang + drücken Schlüsseln. 3s lang drücken Sie dient zur Einstellung der Parameter. Wechseln Sie zwischen Boost-, Smart- Kurz drücken und Silent-Modus. Sie ist für die Einstellung der Zeitmessung 3s lang + drücken Sie ist für die Einstellung der Zeitmessung 3s lang + drücken...
-
Seite 28: Fehler & Schutzmaßnahmen
4.6 Fehler & Schutzmaßnahmen Fehlercode Fehlerdetails Maßnahme Fehler des Wassertemperatursensors am Einlass Stopp und Auslass Schutz der Kommunikation des Drahtreglers Stopp Schutz der Fahrerkommunikation Stopp AC-Stromschutz Stopp Schutz vor Wechselspannung Stopp Gleichspannungsschutz Stopp Phasenstromschutz Stopp IPM-Übertemperaturschutz Stopp Gleichstromschutz Stopp Schutz vor hohen Abgastemperaturen Stopp Schutz vor Umgebungstemperaturen Stopp... - Seite 29 Fehlercode Fehlerdetails Maßnahme Ausfall des Abgassensors stoppen Ausfall des Ansaugsensors Weiterlaufen Ausfall des inneren Spulensensors Weiterlaufen Ausfall des Umgebungssensors Weiterlaufen Verwendung im Sensor Ausfall des Auslasssensors für Logik Treiber IPM Überstromschutz Stopp Ausfall des Treiberkompressors (außer IPM-Fehler) Stopp Überstromschutz für Treiberkompressor Stopp Reserviert Reserviert...
-
Seite 30: Wi-Fi-Funktion
5 Wi-Fi-Funktion 5.1 Softwareinstallation Scannen Sie den QR-Code unten. Für iOS-Benutzer für Android-Benutzer 5.2 Starten der Software Klicken Sie nach der Installation auf Ihrem Desktop auf " ", um Smart Life zu starten.
