tebau Max Plus Montageanleitung
Verwandte Anleitungen für tebau Max Plus
Inhaltszusammenfassung für tebau Max Plus

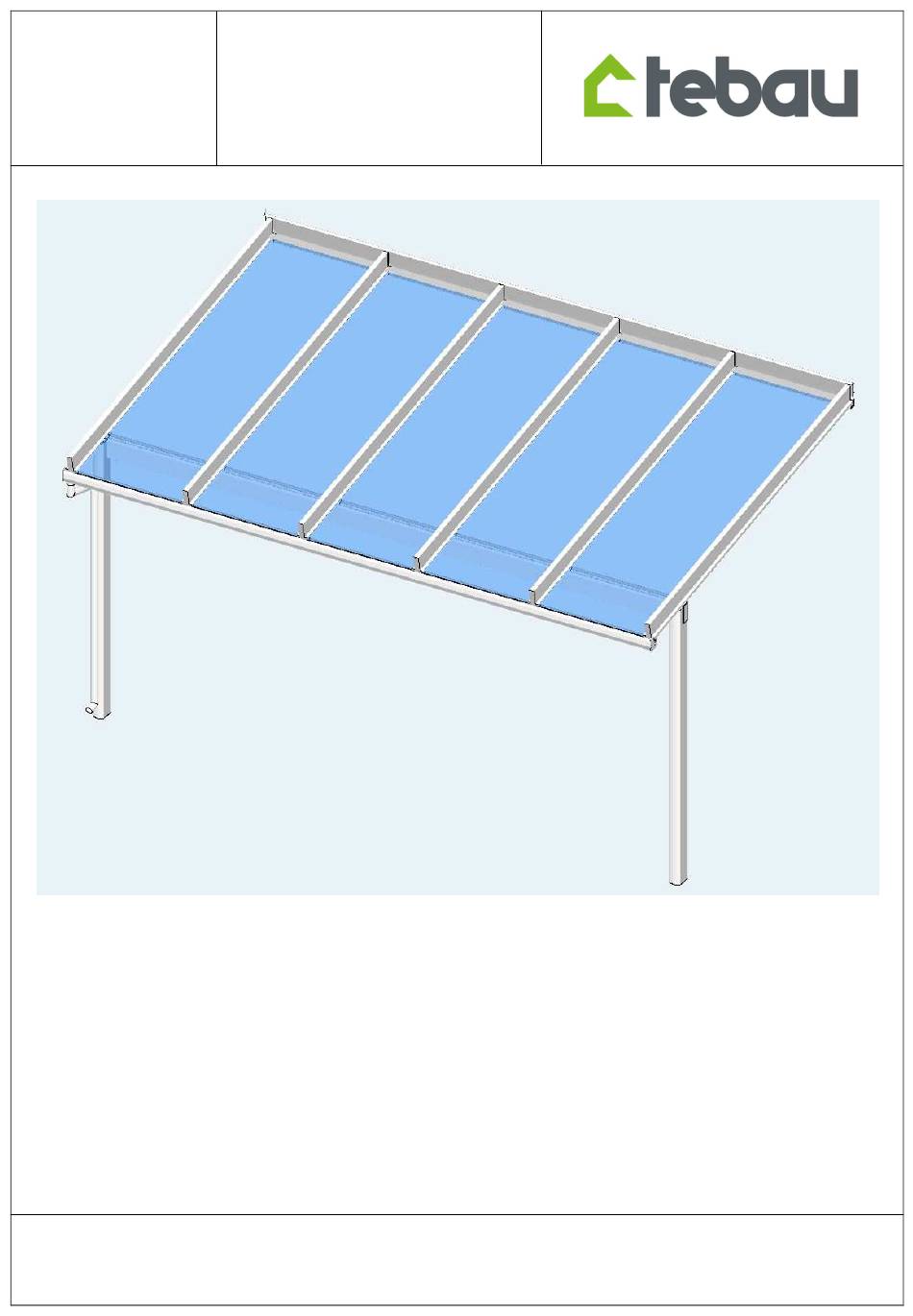

- Seite 1 Tebau Max Plus Tebau Max Plus 9999021 Montageanleitung Stand 11.2021 Montageanleitung Tebau Max Plus folgt...
- Seite 2 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Alle in dieser technischen Information enthaltenen Erklärungen und Zeichnungen dienen der ausführlichen Beschreibung und Montage der Lichtdachsysteme und Terrassendächer. Die Ausführung vor Ort muss in der Verantwortung des Fachbauleiters nach VOB bleiben, da die unterschiedlichen bauphysikalischen Gegebenheiten und Bauvorschriften keine einheitlichen Anweisungen gestatten, so ist z.
- Seite 3 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 7. Durch den relativ hohen Wärmedehnungskoeffizienten von Aluminium muss besonders bei der Planung eingespannter bzw. überbreiter Dachkonstruktionen ein genügend großer Spalt für den Dehnungsausgleich berücksichtigt werden. Als Anhaltswert für die maximale Längendehnung gilt 3 mm pro laufendem Meter.
- Seite 4 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 10. Da ein Sommergarten (Terrassendach mit Unterbau) durch den hohen Glasanteil in seiner Hüllfläche einem hohen Energieeinfall (z.B. Sonneneinstrahlung) gestattet, sind genügend zu öffnende Flächen vorzusehen. Diese können sich im Elementunterbau befinden (z.B. Fenster zur Querlüftung), aber auch in der Dachfläche.
-
Seite 5: Inhaltsverzeichnis
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Inhaltsverzeichnis: System………………………………………………………...1-6 A. Systemskizzen und Maßangaben B. Vorwort Wandanschluss………………………………………………7-8 C. Montage Wandanschluss Stützen………………………………………………………...9-10 D. Montage der Stützen am Unterzug Unterzug……………………………………………………………11 E. Aufstellen des Unterzuges Sparren………………………………………………………12 F. Einhängen der Sparren Ausrichten und befestigen……………………………………………13 G. - Seite 6 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 „Wichtiger Hinweis“ Das Montagezubehör, das zur Befestigung des Wandanschlusses an der Bausubstanz und der Befestigung der Stützen an der Bodenplatte benötigt wird, sowie Kompribänder und das Material zur Versiegelung an der Bausubstanz, sind nicht im Lieferumfang der Terrassendächer und...
-
Seite 7: System
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Systemskizzen und Maßangaben / Wandanschlussprofil, Wandanschluss - Abdeckblech 1. = Wandanschluss Wandanschluss - Glasleiste, Wandanschluss – Abschlussprofil / Unterzugprofil, Anschlusswinkel Unterzug / Rinnenprofil mit Rinnendeckel und Zwangsentwässerung 3. = Regenrinne Sparrenprofil, Glasauflagegummi, Sparrendeckel, Glasleiste, 4. - Seite 8 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 1. Wandanschluss / hier wird der Wandanschluss an die vorhandene 1. Wandanschluss Bausubstanz befestigt (rot markiert). Dieser trägt die Dachkonstruktion. / werkseitig eingesetzt 2. Glasauflagedichtung / samt Schraubstücken, werkseitig positioniert. Zur 3.
-
Seite 9: Deckel Für Unterzug
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 2. Unterzug / hier wird der Sparren und die Aluminiumstützen angeschraubt. 1. Unterzug / nach statischen Erfordernissen. 2. Stahlverstärkung / samt Schraubstücken, werkseitig positioniert. Zur Aufnahme 3. Sparrenauflage Verschraubung der Sparren. -
Seite 10: Das Rinnenprofil
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 3. Regenrinne Das Rinnenprofil 1. Rinne 2. Sparrenauflage 3. Glasauflagedichtung 4. Rinnendeckel mit Zwangsentwässerung 4. Sparrenprofil Das Sparrenprofil 1. das gerade Profilende wird am Rinnenprofil befestigt 2. Glasleiste mit Steckdichtung 3. Glasauflageprofil mit Auflagedichtung 4. - Seite 11 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 5. Stütze Die Stützen aus Aluminium in Dachfarbe beschichtet, nehmen unsere Unterbauten aus Aluminium 50mm und / oder unsere Ganzglas – Schiebeanlage auf. Die Stütze wird über die Gewindefurchstifte und Muttern mit der Regenrinne befestigt.
-
Seite 12: Vorwort
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 B. Vorwort h = UK Unterzug – OK Fertigfußboden H = UK Wandanschluss – OK Fertigfußboden T = Hauswand – Vorderkante Rinne VKS = Hauswand – Außenkante Stütze DÜ = Dachüberstand Maßgeblich sind die Angaben der technischen Zeichnung... -
Seite 13: Wandanschluss
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 C. Montage Wandanschluss 1. Außenkante des Terrassendaches und Unterkante des Wandanschlusses am Baukörper anzeichnen 2. Wandanschluss vorbohren (siehe S. 2 Wandanschluss). Die Distanz von der Außenkante der Sparrenauflage bis zum Befestigungspunkt sollte maximal 10 cm betragen. - Seite 14 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 C. Montage Wandanschluss 3. Hinter dem Wandanschluss ein Kompriband anbringen (a) und am Befestigungspunkt b mit dem Mauerwerk verschrauben. 4. Wandanschluss-Profil nach beendeter Befestigung von Bohrstaub und Spänen säubern. Wandanschluss Änderung der Konstruktion, Form und Gestaltung vorbehalten / 8...
-
Seite 15: Stützen
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 D. Montage der Stützen am Unterzug 1. Länge der Stützen ermittelt (hier wird dies mit einem Rotationslaser ermittelt). 2. Stützen auf Länge schneiden. Stützen Änderung der Konstruktion, Form und Gestaltung vorbehalten / 9... -
Seite 16: Montage Stützen Am Unterzug
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 D. Montage Stützen am Unterzug 3. Die Fußplatten mit der Stütze verbinden. 4. Die Stützen mit dem Unterzug verschrauben. Stützen Änderung der Konstruktion, Form und Gestaltung vorbehalten / 10... -
Seite 17: Aufstellen Des Unterzuges
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 E. Aufstellen des Unterzuges 1. Stützenmaß (VkS) Vorderkante Stütze anzeichnen 2. Kompletter Unterzug aufstellen und auf Maß positionieren Unterzug Änderung der Konstruktion, Form und Gestaltung vorbehalten / 11... -
Seite 18: Sparren
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Einhängen der Sparren 1. Seitensparren links und rechts in Wandanschluss und Unterzug einhängen. 2. Sparren mit Wandanschluss und Unterzug verschrauben. Sparren verschrauben mit Wandanschluss Sparren verschrauben mit Unterzug 3. Nun alle Mittelsparren einhängen und verschrauben. -
Seite 19: Ausrichten Und Befestigen Der Konstruktion
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 G. Ausrichten und befestigen der Konstruktion 1. Stützen mit Wasserwaage ausrichten. 2. Mit einem Maßband Diagonalmaße prüfen. 3. Nach dem Ausrichten die Fußplatten befestigen. Ausrichten Änderung der Konstruktion, Form und Gestaltung vorbehalten / 13... -
Seite 20: Rinne
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 H. Einhängen der Regenrinne Einhängen der Rinne in die Sparren mit anschließender Verschraubung. I. Einlegen der Dachglasscheiben Rinne und Glas Änderung der Konstruktion, Form und Gestaltung vorbehalten / 14... -
Seite 21: Montage Sparrenkopfabdeckung
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 J. Montage Sparrenkopfabdeckung 1. Die Sparren werden vorne mit den mitgelieferten Abdeckungen verschlossen. Hierzu die Sparrenkopfabdeckung (A) mit den Schrauben (B) in den Schraubkanal (C) des Sparrens verschrauben. Die Sparrenkopfabdeckung ist werkseitig schon verschraubt. -
Seite 22: Montage Glasstoß
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 K. Montage Glasstoß 1. Silikon auf Dichtstück auftragen und Glasstoßunterteil über die Befestigungsschrauben legen. 2. Scheibenkanten im Glasstoßbereich mit Aceton reinigen. 3. Die Enden der Schutzfolie beidseitig nur um ca. 5 cm abziehen. - Seite 23 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 K. Montage Glasstoß 4. Aufsetzen von Distanzklötzen auf Auflagedichtung in der Nähe des Glasstoßes (rechts und links), Auflegen und Ausrichten der Glasplatten. 5. Nach dem Ausrichten die Schutzfolie des Klebebandes entfernen.
- Seite 24 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 K. Montage Glasstoß 7. Schutzstreifen vom Glasstoßoberteil abziehen, positionieren, andrücken und Mit Hülsenmutter M5 sichern. 8. Glasstoßunterteil immer alle 50mm verschrauben. ACHTUNG!!! Akkuschrauber auf schwache Stufe einstellen, um ein Überdrehen der Schrauben zu verhindern.
-
Seite 25: Montage Fallrohr
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 L. Montage Fallrohr 1. Fallrohrhalter in der Flucht des Ablaufstutzens auf der Stütze verschrauben. 2. Einführen in Anschlussstutzen und anklipsen in Fallrohrhalter. Fallrohr Änderung der Konstruktion, Form und Gestaltung vorbehalten / 19... -
Seite 26: Montage Glasleiste Wand
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 M. Montage Glasleiste Wand 1. Bei der Glasleiste Wand zuerst die Glasscheibe mit dem Acetontuch säubern. 2. Nachdem der einseitige Schutzstreifen des Klebebandes abgezogen wurde, die auf Dachneigung vorgebogene Aluminium-Winkelleiste an den Wandanschluss setzen und mit der Klebeseite auf das Glas ablassen und dort andrücken. -
Seite 27: Montage Steckdichtung
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 N. Montage Steckdichtung Das Einsetzen der Steckdichtung beginnen Sie im oberen Bereich vor der Glasleiste Wand. Dort ein ca. 10cm Stück eindrücken und mit dem Schraubenzieher vorsichtig nach oben bis zum Anschlag hochschieben. - Seite 28 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 O. Versiegeln 1. Sämtliche Sparren zum Wandanschluss hin absiegeln. 2. Die Abdeckung Wandanschluss zum Baukörper ebenfalls abdichten. Versiegeln Änderung der Konstruktion, Form und Gestaltung vorbehalten / 22...
-
Seite 29: Versiegeln
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 P. Versiegeln 1. Versiegeln des Traufenriegels: Bei Verwendung eines Traufenriegels muss im Bereich des senkrechten Alurohres und der Regenrinne, vor dem „Zusammenstecken“, stirnseitig umlaufend ein dauelastischer Dichtstoff eingebracht werden. Anzubringende Abdichtung Versiegelung Traufenriegel Änderung der Konstruktion, Form und Gestaltung vorbehalten / 23... - Seite 30 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 P. Versiegeln 1. Versiegeln des Traufenriegels: Bei Verwendung eines Traufenriegels muss im Bereich des senkrechten Alurohres und der Regenrinne, vor dem „Zusammenstecken“, stirnseitig umlaufend ein dauelastischer Dichtstoff eingebracht werden. Anzubringende Abdichtung Versiegelung Traufenriegel Änderung der Konstruktion, Form und Gestaltung vorbehalten / 24...
-
Seite 31: Beleuchtung
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Q. Beleuchtung Beleuchtung Änderung der Konstruktion, Form und Gestaltung vorbehalten / 25... - Seite 32 Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 Q. Beleuchtung Beleuchtung Änderung der Konstruktion, Form und Gestaltung vorbehalten / 26...
-
Seite 33: Montagefilm
Tebau Max Plus Tebau Max Plus Montageanleitung Stand 11.2021 R. Montagefilm Um die Montage etwas zu erleichtern und diese Anleitung hier etwas zu verdeutlichen, empfehlen wir auch unseren Montagefilm diesen können Sie über das Smartphone direkt über das untenstehende Logo scannen.
