17549 & 17563 - SÄULENGRILL "MÉRIDA" & „MADEIRA"
7

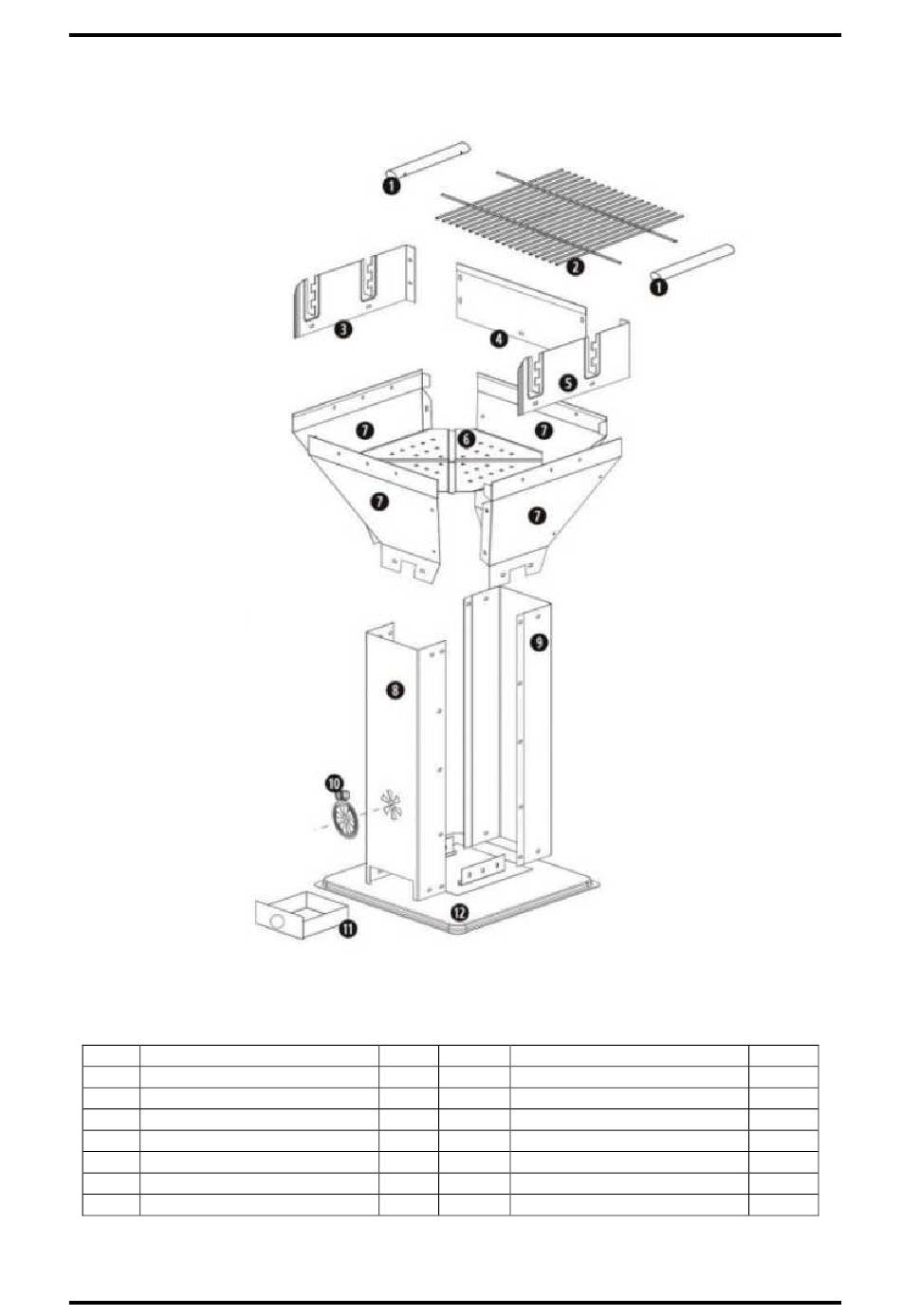

EXPLOSIONSZEICHNUNG

8

TEILELISTE

NR

BEZEICHNUNG

1 Holzgriff
2 Grillrost
3 Linke Windschutzwand
4 Hintere Windschutzwand
5 Rechte Windschutzwand
6 Holzkohlerost
7 Feuerwannenwand
STK NR BEZEICHNUNG
2 8 Säulenwand vorne
1 9 Säulenwand hinten
1 10 Lüftungsscheibe
1 11 Aschekasten
1 12 Bodenplatte
1 - Schraube M5x8mm
4 - Mutter M5
SEITE 7 VON 7
STK
1
1
1
1
1
36
32
