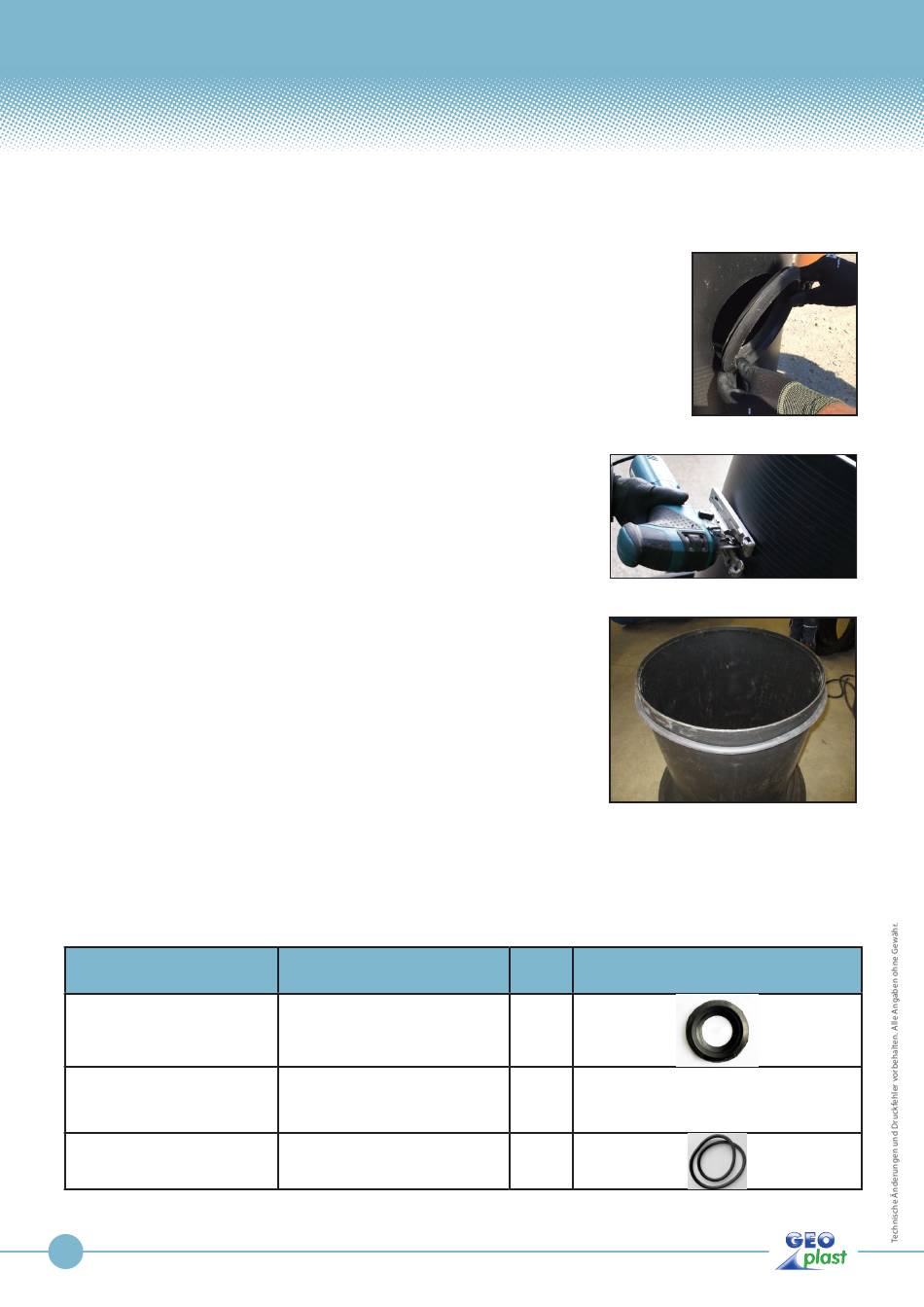

Montagekit - Geo Plast Ws-Rsf-Serie Einbauanleitung

Montage:
• Zulaufdichtungen (4) montieren, Standardaus-
führung 3x Domschacht, 1x im Tank als Über-
lauf, je nach Anforderung und Einbauvarianten).
Achtung: Die Dichtung der Entnahmestelle zeigt
nach außen, Zulauf und Tanküberlauf nach innen.
TIPP: zur einfacheren Montage Gleitmittel (z.B.
Schmierseife, Silikonspray,...) verwenden
• Teleskopdomschacht bei Bedarf und je nach An-
forderung kürzen (mittels Stichsäge,...)
• Rollringdichtung (2) über Teleskopdomschacht
schieben
• Abdeckung (1) auf Teleskopdomschacht auf-
setzen (auf korrekten Sitz der Rollringdichtung
achten!)

7.1.1 Montagekit

Im Montagekit befinden sich alle Materialien, welche für die Montage des Domschachts benötigt werden.
Bezeichnung
LW-RD00110 Regenwasserdichtung
DN/OD 110
MC-032 Moosgummi Rundschnur
Ø18mm L=1,9m verklebt
Moosgummi Rundschnur Ø18mm
L=1,7m geklebt
15
GEOplast – innovations for life
Artikelnummer
2-560.81.110
2-208.00.032
2-210.42.556
www.geoplast.com
Anzahl
4
1
1
