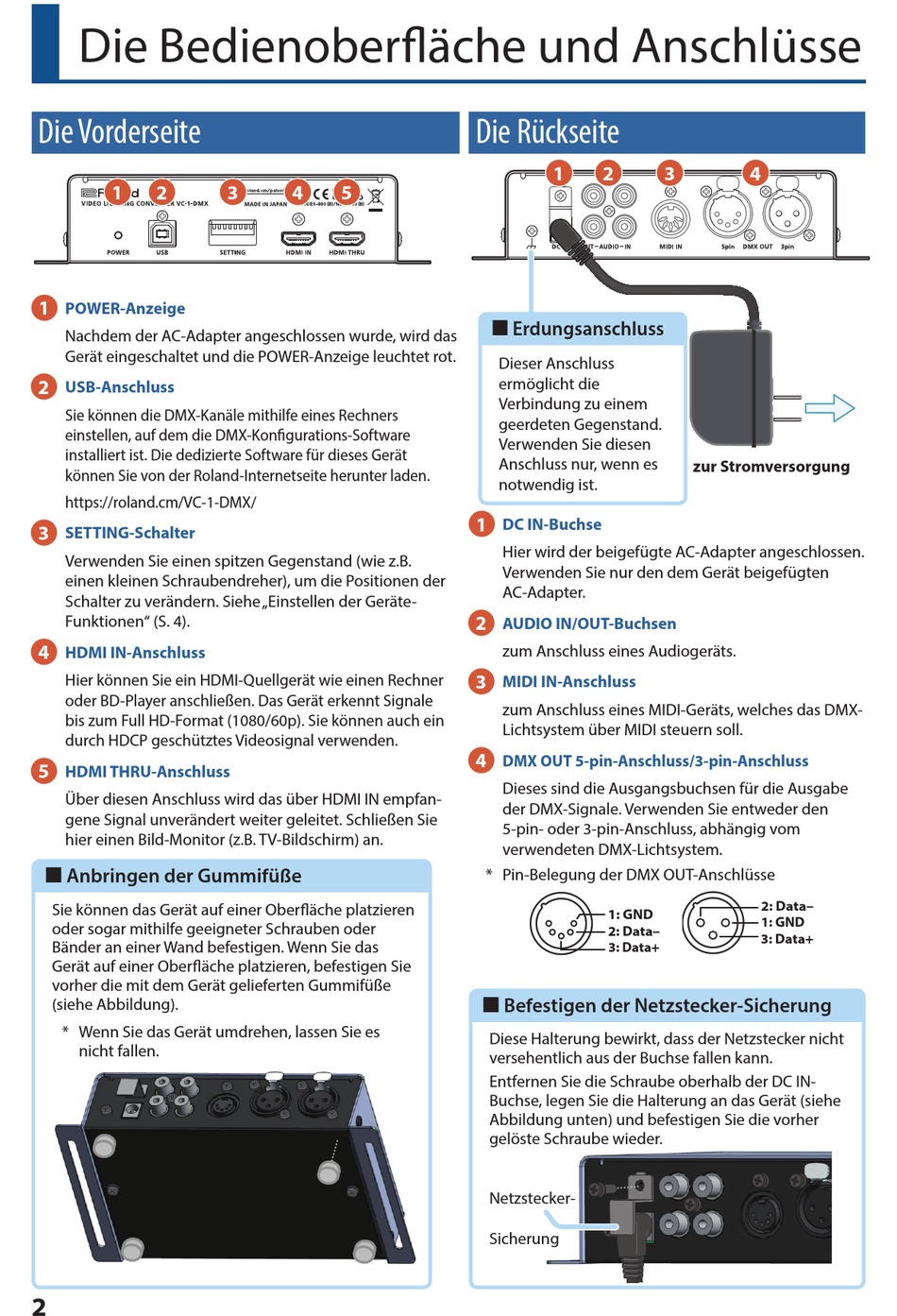

Die Bedienoberfläche und Anschlüsse

Die Vorderseite

1 2
1
POWER-Anzeige
Nachdem der AC-Adapter angeschlossen wurde, wird das
Gerät eingeschaltet und die POWER-Anzeige leuchtet rot.
2
USB-Anschluss
Sie können die DMX-Kanäle mithilfe eines Rechners
einstellen, auf dem die DMX-Konfigurations-Software
installiert ist. Die dedizierte Software für dieses Gerät
können Sie von der Roland-Internetseite herunter laden.
https://roland.cm/VC-1-DMX/
3
SETTING-Schalter
Verwenden Sie einen spitzen Gegenstand (wie z.B.
einen kleinen Schraubendreher), um die Positionen der
Schalter zu verändern. Siehe „Einstellen der Geräte-
Funktionen" (S. 4).
4
HDMI IN-Anschluss
Hier können Sie ein HDMI-Quellgerät wie einen Rechner
oder BD-Player anschließen. Das Gerät erkennt Signale
bis zum Full HD-Format (1080/60p). Sie können auch ein
durch HDCP geschütztes Videosignal verwenden.
5
HDMI THRU-Anschluss
Über diesen Anschluss wird das über HDMI IN empfan-
gene Signal unverändert weiter geleitet. Schließen Sie
hier einen Bild-Monitor (z.B. TV-Bildschirm) an.
à Anbringen der Gummifüße
3 2 1
1: TIP:
Sie können das Gerät auf einer Oberfläche platzieren
2: RING:
oder sogar mithilfe geeigneter Schrauben oder
3: SLEEVE:
Bänder an einer Wand befestigen. Wenn Sie das
Gerät auf einer Oberfläche platzieren, befestigen Sie
vorher die mit dem Gerät gelieferten Gummifüße
(siehe Abbildung).
* Wenn Sie das Gerät umdrehen, lassen Sie es
nicht fallen.
2
3 4 5
※ 入力端子の場合
3 2 1
1: TIP: HOT
HOT
2: RING: COLD
COLD 2: HOT
3: SLEEVE:
GND GND
3: COLD
Die Rückseite
1
à Erdungsanschluss
Dieser Anschluss
ermöglicht die
Verbindung zu einem
geerdeten Gegenstand.
Verwenden Sie diesen
Anschluss nur, wenn es
notwendig ist.
1
DC IN-Buchse
Hier wird der beigefügte AC-Adapter angeschlossen.
Verwenden Sie nur den dem Gerät beigefügten
AC-Adapter.
2
AUDIO IN/OUT-Buchsen
zum Anschluss eines Audiogeräts.
3
MIDI IN-Anschluss
zum Anschluss eines MIDI-Geräts, welches das DMX-
Lichtsystem über MIDI steuern soll.
4
DMX OUT 5-pin-Anschluss/3-pin-Anschluss
Dieses sind die Ausgangsbuchsen für die Ausgabe
der DMX-Signale. Verwenden Sie entweder den
※ 出力端子の場合
5-pin- oder 3-pin-Anschluss, abhängig vom
verwendeten DMX-Lichtsystem.
* Pin-Belegung der DMX OUT-Anschlüsse
※ 入力端子の場合
2: HOT 1: GND
1: GND
3: COLD
à Befestigen der Netzstecker-Sicherung
Diese Halterung bewirkt, dass der Netzstecker nicht
versehentlich aus der Buchse fallen kann.
Entfernen Sie die Schraube oberhalb der DC IN-
Buchse, legen Sie die Halterung an das Gerät (siehe
Abbildung unten) und befestigen Sie die vorher
gelöste Schraube wieder.
Netzstecker-
Sicherung
2 3 4
zur Stromversorgung
※ 出力端子の場合
2: Data–
1: GND
1: GND
2: Data–
3: Data+
3: Data+
