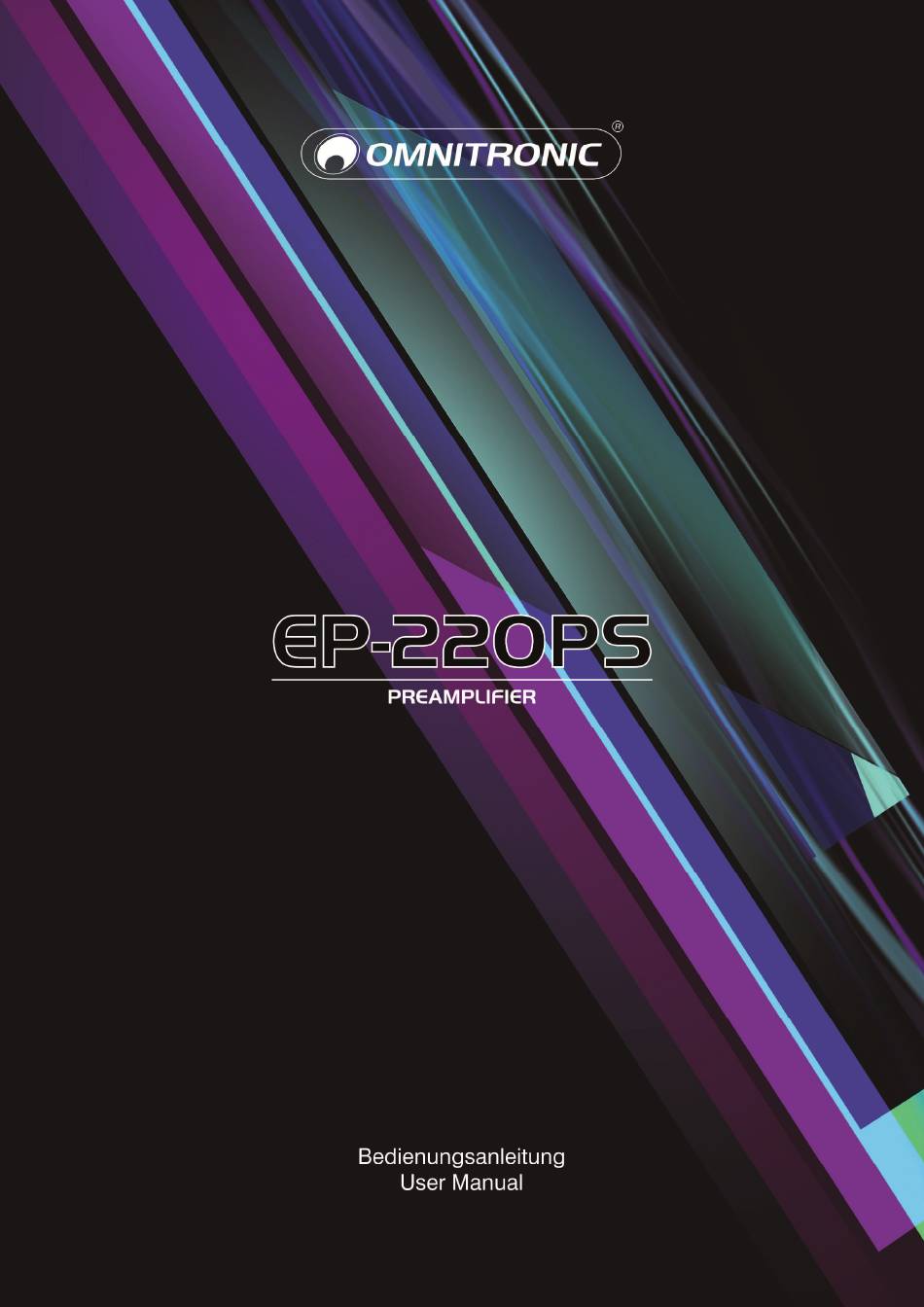

Omnitronic EP-220PS Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Omnitronic EP-220PS
Inhaltszusammenfassung für Omnitronic EP-220PS
-
Seite 2: Alle Funktionen Und Merkmale Im Überblick
EP-220PS VORVERSTÄRKER 9,5"-Vorverstärker mit Audioplayer, Bluetooth und FM-Radio Der EP-220PS eignet sich besonders für Festinstallationen in Restaurants, Fitnessstudios und im Einzelhandel, bei denen eine einfache Musiksteuerung erforderlich ist. Er ist mit einer 2fach-Klangregelung ausgestattet und bietet vier Eingänge für Audiogeräte mit Line-Pegel (z. B. CD-Player, Tuner, Mischpult). Musik von Smartphones, Tablets und Computern kann ganz leicht kabellos per Bluetooth auf den integrierten Audioplayer übertragen... -
Seite 3: Inhaltsverzeichnis
Inhalt 1 Einführung 1 Einführung ..........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 2 Sicherheitshinweise ......... 4 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Umweltschutz..........5 den Vorverstärker installieren und nutzen. Damit 4 Bedienelemente und Anschlüsse ... 6 Sie sich und andere keinen Gefahren aussetzen, Frontseite ............ -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. -
Seite 5: Umweltschutz
Umgebungsbedingungen • Bevor das Gerät eingeschaltet wird, müssen alle • Die Umgebungstemperatur muss zwischen -5° C und Fader und Lautstärkeregler auf Null oder auf +45° C liegen. Halten Sie das Gerät von direkter Minimum gestellt werden. Endstufen immer zuletzt Sonneneinstrahlung (auch beim Transport... -
Seite 6: Bedienelemente Und Anschlüsse
4 Bedienelemente und Anschlüsse Frontseite Element Funktion Netzschalter POWER Schaltet das Gerät ein und aus Audioplayer mit vier • ► : Wiedergabe/Pause und automatischer Senderspeicher Bedientasten, USB-Port und • V-/ und V+/ : Titel bzw. Sender zurück/vor (kurzer Tastendruck) und SD-Kartensteckplatz leiser/lauter (langer Tastendruck) •... -
Seite 7: Installation
5 Installation Das Gerät kann als Tischgerät verwendet werden oder mit dem beiliegenden Montagematerial bspw. an der Wand oder in ein 19“-Rack (483 mm) montiert werden. Die Schrauben sollten nicht länger als 8 mm sein. Nutzen Sie zur Sicherheit die beiliegenden Schrauben, um Fehler und Schäden am Gerät zu vermeiden. Gerätefüße zum Aufkleben unter die Ecken des Geräts gehören ebenfalls zum Lieferumfang. -
Seite 8: Oberflächenmontage
Oberflächenmontage Mit Hilfe der kurzen Winkel (Typ B) ist es möglich, das Gerät vertikal an einer Wand oder kopfüber unter einem Tisch zu befestigen. In letzterem Fall drehen Sie die Winkel einfach um (Abbildung b). Sollen die Winkel unauffällig unter dem Gerät versteckt werden, beachten Sie Abbildung c. Entfernen Sie in jedem Fall je 3 Schrauben an den Seiten des Geräts und schrauben Sie die Winkel fest. -
Seite 9: Anschlüsse
6 Anschlüsse Es können vier Audiogeräte mit Line-Pegel (z. B. CD-Player, Mischpult) über die Stereo-Cinch-Buchsen LINE INPUT 1 bis 4 angeschlossen werden. Achten Sie darauf, dass die Belegung für den linken (L) und rechten (R) Kanal an den Geräten übereinstimmt. An die Buchse MIC IN kann ein Mikrofon über einen 6,3-mm-Klinkenstecker angeschlossen werden. -
Seite 10: Bluetooth-Verbindung Mit Mobilen Geräten Herstellen
Drücken Sie die Taste MODE (mehrfach), bis das Display „ “ einblendet. Der Audioplayer wechselt in den Pairing-Modus. Aktivieren Sie nun die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die OMNITRONIC Gerätesuche. Wählen Sie „ “ aus der Liste aus und verbinden Sie die Geräte. Starten Sie jetzt die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. -
Seite 11: Reinigung Und Wartung
Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 9 Technische Daten EP-220PS Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: Frequenzbereich: 20-20000 Hz, ±... -
Seite 12: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Der Vorverstärker bietet verschiedene Möglichkeiten für den symmetrischen oder unsymmetrischen Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend finden Belegungsbeispiele für die jeweiligen Anschlüsse.
