ITRON 022 Betriebsanleitung

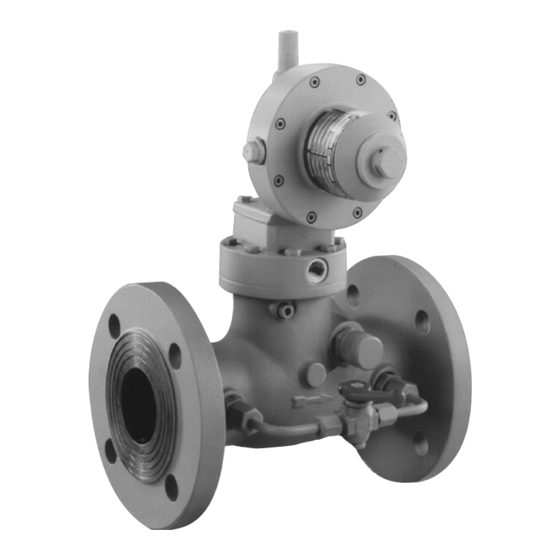

Sicherheitsabsperrventil
Verwandte Anleitungen für ITRON 022
Inhaltszusammenfassung für ITRON 022
-
Seite 8: Beschreibung / Technische Daten / Werkstoffe / Führungsbereiche
SICHERHEITSABSPERRVENTIL 022 Die Sicherheitsabsperrventile der Baureihe 022 werden für alle Druckabsicherungsaufgaben der Gasversorgung bis PN 16 / ANSI 150 in Ortsnetzstationen und für Gewerbe- und Industrieanlagen eingesetzt. Die im Baukastensystem aufgebauten SAV’s sperren die Gaszufuhr bei Drucküber- und Druckunterschreitung ) ab. Die SAV’s sind PED-konform und zugelassen nach EN 14382. -
Seite 9: Sicherheitshinweise Und Ce Konformitatserklarung
SICHERHEITSHINWEISE UND CE KONFORMITÄTSERKLÄRUNG » Diese Betriebsanleitung muss leicht zugänglich aufbewahrt werden. » Nur für saubere und trockene Gase verwenden. Bei aggressiven Medien kontaktieren Sie bitte Itron für Spezialausführungen. Auf keinen Fall bei Sauerstoff anwenden: Explosionsgefahr! » Die nationalen Vorschriften für die Inbetriebnahme, den Betrieb, Prüfungen und die Wartung von Gasgeräten müssen eingehalten werden. - Seite 10 h <...
-
Seite 11: Einbauanleitung
• Zur Reduzierung des Abschaltdrucks: Vorgehensweise wie oben; Drehrichtung jedoch entgegen dem Uhrzeigersinn. SICHERHEITSABSPERRVENTIL 022 Die Reihenfolge der Inbetriebnahme des SAV- INBETRIEBNAHME 022 hat wie nachfolgend beschrieben, zu erfolgen! Bei Nichteinhaltung der Reihenfolge wird der Ventiltellerarm an der noch in Auslöseposition stehenden Verriegelung des Auslösehebels... -
Seite 12: Wartung Und Reparaturen
-> Justierschlüssel SW 13 (Innen-6-knt.) pdso SAV 022, Funktion -> Screw-driver, No. 2 pdsu 1) Bei der Sonderausführung SAV 022-1 entfällt die Funktion pdsu (untere Abschaltung) SAV-STELLUNGSANZEIGER (OPTION) Initiator Rückstellwelle Stecker SAV-Stellungsanzeiger zur Montage* an der Rückstellwelle (Pos. Nr. 6) -
Seite 22: Dimension/ Weight
ABMESSUNGEN / DIMENSION / DIMENSIONS / ГАБАРИТНЫЕ РАЗМЕРЫ Gewicht / Weight Poids / Мàссà 1“-NPT 10 kg / 10 кг 57,5 10 kg / 10 кг 82,5 1) Länge bei Inbetriebnahme / Length at Start up / Longueur lors de la mise en service / Длèíà пðè пускî-íàлàäкå 2) Abstand für Federwechsel / Distance at change the spring / Distance pour changement du ressort / Рàссòîяíèå...
