Voltronic MasterPower UMv3-3K-24 Benutzerhandbuch

Solar wechselrichter / ladegerät 1.5kw; 3kw; 5kw
Machine Translated by Google

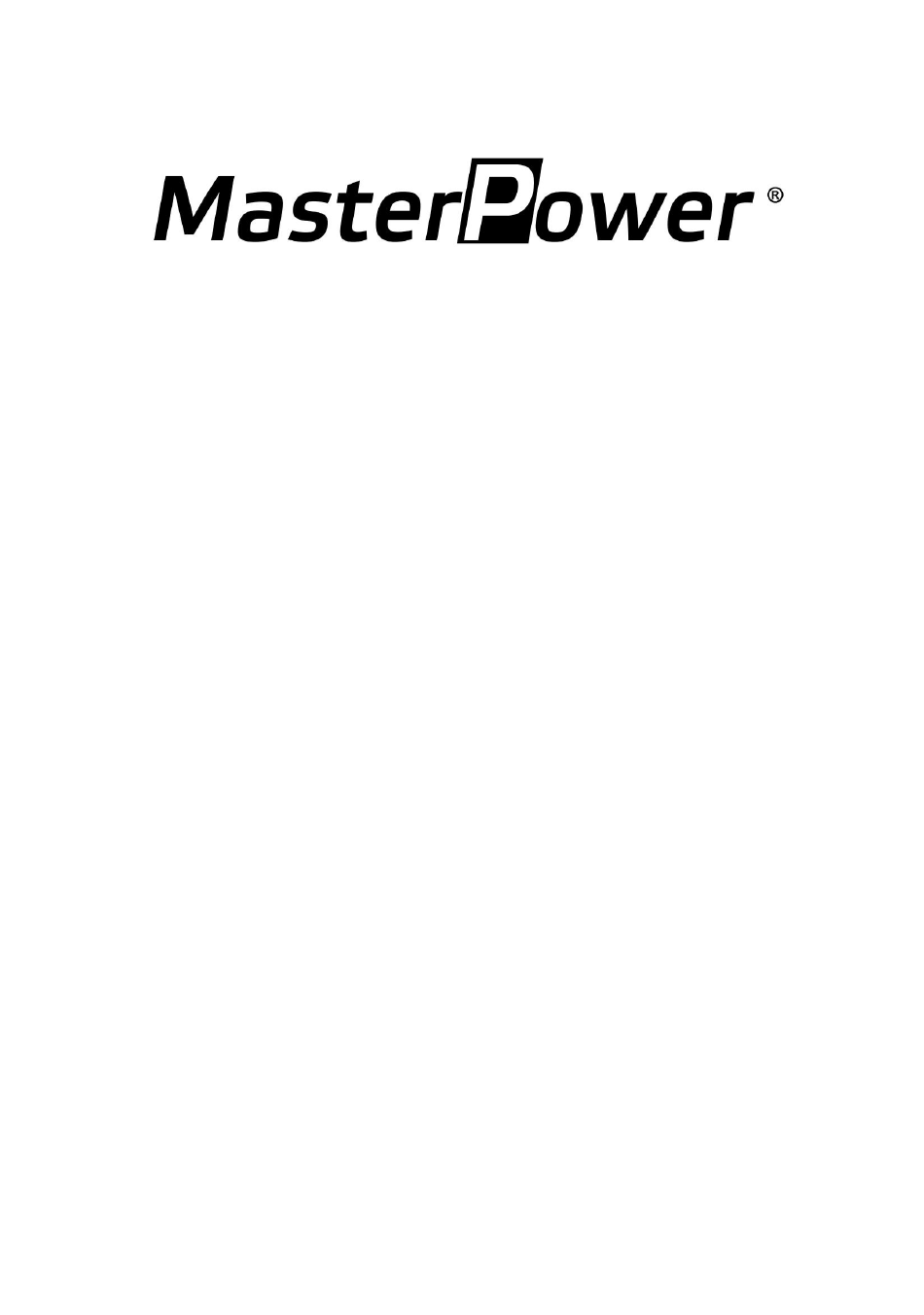

BENUTZERHANDBUCH
1.5KW / 3KW / 5KW
SOLAR WECHSELRICHTER / LADEGERÄT
Version: 1.2
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Voltronic MasterPower UMv3-3K-24

  • Seite 1 Machine Translated by Google BENUTZERHANDBUCH 1.5KW / 3KW / 5KW SOLAR WECHSELRICHTER / LADEGERÄT Version: 1.2...
  • Seite 2: Inhaltsverzeichnis

    Machine Translated by Google Inhaltsverzeichnis ÜBER DIESE ANLEITUNG ............................1 Zweck ................................1 Geltungsbereich ..................................1 SICHERHEITSHINWEISE ............................1 EINLEITUNG ..............................2 Merkmale ................................2 Grundlegende Systemarchitektur ..........
  • Seite 3: Über Diese Anleitung

    Machine Translated by Google ÜBER DIESE ANLEITUNG Zweck Dieses Handbuch beschreibt den Zusammenbau, die Installation, den Betrieb und die Fehlerbehebung dieses Geräts. Bitte lesen Sie dieses Handbuch vor der Installation und dem Betrieb sorgfältig durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Zielfernrohr Dieses Handbuch enthält Sicherheits- und Installationsrichtlinien sowie Informationen zu Werkzeugen und Verkabelung.
  • Seite 4: Einleitung

    Machine Translated by Google EINLEITUNG Dies ist ein Multifunktions-Wechselrichter, der die Funktionen von Wechselrichter, Solarladegerät und Batterieladegerät kombiniert unterbrechungsfreie Stromversorgung in einem einzigen Paket. Das umfassende LCD-Display bietet benutzerkonfigurierbare und leicht zugängliche Tastenfunktionen wie Batterieladestrom, Wechselstrom- oder Solarladepriorität und akzeptable Eingangsspannung basierend auf verschiedenen Anwendungen.
  • Seite 5: Produktübersicht

    Machine Translated by Google Produktübersicht 1. LCD-Display 2. Statusanzeige 3. Ladeanzeige 4. Fehleranzeige 5. Funktionstasten 6. Ein-/Ausschalter 7. AC- Eingang 8. AC-Ausgang 9. PV-Eingang 10. Batterieeingang 11. Schutzschalter 12. Kommunikationsanschluss des LCD- Fernbedienfelds 13. Potentialfreier Kontakt 14. USB- Kommunikationsanschluss 15. BMS- Kommunikationsanschluss: CAN und RS232 oder RS485 16.
  • Seite 6: Installation

    Machine Translated by Google INSTALLATION Auspacken und Inspektion Überprüfen Sie vor der Installation den Inhalt. Achten Sie darauf, dass nichts in der Verpackung beschädigt ist. Sie sollten die folgenden Artikel im Paket erhalten haben: ÿ Wechselrichter x 1 ÿ Bedienungsanleitung x 1 ÿ...
  • Seite 7 Machine Translated by Google Montieren Sie das Gerät, indem Sie die drei Schrauben wie unten gezeigt anziehen. Es wird empfohlen, M4- oder M5-Schrauben zu verwenden. Batterieanschluss VORSICHT: Für einen sicheren Betrieb und die Einhaltung von Vorschriften wird empfohlen, einen separaten DC-Überstromschutz oder eine Trennvorrichtung zwischen Batterie und Wechselrichter zu installieren.
  • Seite 8 Machine Translated by Google 3. Entfernen Sie beim 1,5-kW-Modell die Isolierhülse für etwa 18 mm für positive und negative Drähte. Verbinden Sie die beiden Drähte mit der richtigen Schraubklemme am Gerät. Bringen Sie bei 3KW-/5KW-Modellen Ringkabelschuhe an Ihren Batteriekabeln an und befestigen Sie sie mit den Schrauben richtig angezogen am Batterieklemmenblock. Siehe Batteriekabelgröße für Drehmomentwert.
  • Seite 9: Ausgangsanschluss

    Machine Translated by Google AC-Eingangs-/Ausgangsanschluss VORSICHT !! Installieren Sie vor dem Anschluss an eine AC-Eingangsstromquelle bitte einen separaten AC-Trennschalter zwischen dem Wechselrichter und der AC-Eingangsstromquelle. Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher getrennt und vollständig vor Überstrom geschützt werden kann. Die empfohlene Spezifikation des AC-Trennschalters beträgt 16 A für 1,5 KW und 32 A für 3 KW und 50 A für 5 KW.
  • Seite 10: Pv-Anschluss

    Machine Translated by Google VORSICHT: Geräte wie Klimaanlagen benötigen mindestens 2 bis 3 Minuten zum Aufspulen, da ausreichend Zeit zum Ausgleichen des Kältemittelgases in den Kreisläufen benötigt wird. Wenn ein Stromausfall auftritt und sich in kurzer Zeit wieder erholt, kann dies zu Schäden an Ihren angeschlossenen Geräten führen.
  • Seite 11 Machine Translated by Google Kabelanschluss des PV-Moduls Bitte beachten Sie Folgendes, um den PV-Modulanschluss zu implementieren: 1. Isolierhülse ca. 7 mm an Plus und Minus entfernen Leitungen. 2. Für eine optimale Leistung empfehlen wir die Verwendung von Aderendhülsen an den Drähten.
  • Seite 12: Anzeigefelds

    Machine Translated by Google Remote-Display-Panel-Installation Das LCD-Modul kann entfernt und mit einem optionalen Kommunikationskabel an einem entfernten Ort installiert werden. Bitte führen Sie die folgenden Schritte aus, um diese Remote-Panel-Installation zu implementieren. Schritt 1. Entfernen Sie die Schraube an der Unterseite des LCD-Panels und ziehen Sie das Modul aus dem Gehäuse. Trennen Sie das Kabel vom Remote-Kommunikationsanschluss.
  • Seite 13 Machine Translated by Google Schritt 3. Schließen Sie das LCD-Modul wie unten gezeigt mit einem optionalen RJ45-Kommunikationskabel an den Wechselrichter an. RS-232-Kommunikation Zum PC Fernbedienung Kommunikation USB-Kommunikation Zum PC BMS-Kommunikation Kommunikationsoptionen Serielle Verbindung Bitte verwenden Sie das mitgelieferte serielle Kabel, um den Wechselrichter mit Ihrem PC zu verbinden. Installieren Sie die Überwachungssoftware von der mitgelieferten CD und befolgen Sie die Anweisungen auf dem Bildschirm, um die Installation abzuschließen.
  • Seite 14: Kontakt Signal

    Machine Translated by Google Trockenkontaktsignal Auf der Rückseite steht ein potentialfreier Kontakt (3 A / 250 VAC) zur Verfügung. Es könnte verwendet werden, um ein Signal an ein externes Gerät zu liefern, wenn die Batteriespannung einen Warnpegel erreicht. Einheitenstatus Zustand Trockener Kontaktanschluss: NC &...
  • Seite 15: Betrieb

    Machine Translated by Google BETRIEB Einschalten / Ausschalten Sobald das Gerät ordnungsgemäß installiert und die Batterien richtig angeschlossen sind, drücken Sie einfach den Ein-/Ausschalter (auf dem LCD-Modul), um das Gerät einzuschalten. Bedien- und Anzeigefeld Das in der nachstehenden Tabelle dargestellte Betriebs- und LCD-Modul umfasst sechs Anzeigen, sechs Funktionstasten, einen Ein-/ Ausschalter und ein LCD-Display, das den Betriebsstatus und Informationen zur Eingangs-/Ausgangsleistung anzeigt.
  • Seite 16: Symbole

    Machine Translated by Google Funktionstasten Funktionstaste Beschreibung Beenden Sie die Einstellung Wählen Sie die USB-OTG-Funktionen aus Einstellung der USB-Funktion Timereinstellung für die Richten Sie den Timer zum Priorisieren der Ausgangsquelle ein Priorität der Ausgangsquelle Timereinstellung für die Stellen Sie den Timer für die Priorisierung der Ladequelle ein Priorität der Ladequelle Zur letzten Auswahl Hoch...
  • Seite 17 Machine Translated by Google Der untere Balken leuchtet und die anderen drei Balken blinken Aktueller Modus / 2 ~ 2.083 V / Zelle abwechselnd. Konstante Die beiden unteren Balken leuchten und die anderen beiden 2.083 ~ 2.167 V / Zelle Spannungsmodus Balken blinken abwechselnd.
  • Seite 18: Lcd-Einstellung

    Machine Translated by Google Zeigt an, dass der Stromkreis des Netzladegeräts funktioniert. Zeigt an, dass der Schaltkreis des Solarladegeräts funktioniert. Zeigt an, dass die DC/AC-Wechselrichterschaltung funktioniert. Zeigt an, dass der Gerätealarm deaktiviert ist. Zeigt an, dass Bluetooth verbunden ist. Zeigt an, dass ein USB-Laufwerk angeschlossen ist. Seite Zeitanzeige LCD-Einstellung Allgemeine Einstellung...
  • Seite 19 Machine Translated by Google Solarenergie versorgt die Verbraucher vorrangig mit Strom. SBU-Priorität Wenn die Sonnenenergie nicht ausreicht, um alle angeschlossenen Verbraucher zu Priorität der Ausgangsquelle: versorgen, versorgt die Batterie Energie mit Strom So konfigurieren Sie die Priorität lädt gleichzeitig. der Laststromquelle Das Versorgungsunternehmen versorgt die Lasten nur dann mit Strom, wenn die Batteriespannung entweder auf eine Warnspannung mit niedrigem Pegel abfällt oder...
  • Seite 20 Machine Translated by Google Überschwemmt Hauptversammlung (Standard) Benutzerdefinierten Wenn „Benutzerdefiniert“ ausgewählt ist, können die Batterieladespannung und die niedrige DC-Abschaltspannung in den Programmen 26, 27 und 29 eingestellt werden. Pylontech-Akku Wenn ausgewählt, werden die Programme 02, 26, 27 und 29 automatisch eingerichtet. Keine weitere Einstellung erforderlich.
  • Seite 21 Machine Translated by Google Neustart aktivieren Neustart deaktivieren (Standard) Automatischer Neustart bei Überlastung tritt ein Neustart aktivieren Neustart deaktivieren (Standard) Automatischer Neustart bei Übertemperatur 60Hz 50 Hz (Standard) Ausgangsfrequenz 220V 230 V (Standard) Ausgangsspannung 240V 10 A Maximaler Netzladestrom 30A (Standard) Hinweis: Wenn der Einstellwert in Programm 02 kleiner als der in Programm 11 ist, wendet der...
  • Seite 22 Machine Translated by Google Maximaler Netzladestrom 60A (nur für 3KW / 5KW) Hinweis: Wenn der Einstellwert in Programm 02 kleiner als der in Programm 11 ist, wendet der Wechselrichter den Ladestrom aus Programm 02 für das Netzladegerät Verfügbare Optionen im 1,5-kW-/3-kW-Modell: 22,0 V 22,5 V 23,5 V...
  • Seite 23 Machine Translated by Google Zurücksetzen des Spannungspunkts auf die Versorgungsquelle bei Auswahl von „SBU“ (SBU Priorität) oder „SUB“ (Solar First) in Programm 01. Verfügbare Optionen im 1,5-kW-/3-kW-Modell: Akku voll aufgeladen 24,5 V 25,5 V Zurücksetzen des Spannungspunkts auf Batteriemodus bei Auswahl von „SBU“...
  • Seite 24 Machine Translated by Google Verfügbare Optionen im 5KW-Modell: Akku voll aufgeladen Zurücksetzen des Spannungspunkts auf Batteriemodus bei Auswahl von „SBU“ (SBU Priorität) oder „SUB“ (Solar First) 54 V (Standard) in Programm 01. Wenn dieser Wechselrichter/Ladegerät im Netz-, Standby- oder Fehlermodus arbeitet, kann die Ladequelle wie folgt programmiert werden: Solar zuerst Solarenergie lädt die Batterie vorrangig auf.
  • Seite 25 Machine Translated by Google Solarenergie und Versorgungsunternehmen laden die Solar und Versorgungsunternehmen (Standard) Batterie gleichzeitig auf. Priorität der Ladequelle: Nur Solar Solarenergie wird die einzige Ladequelle So konfigurieren Sie die Priorität der sein, unabhängig davon, ob ein Stromversorger verfügbar ist oder nicht. Ladequelle Wenn dieser Wechselrichter/Ladegerät im Batteriemodus arbeitet, kann nur Solarenergie die Batterie aufladen.
  • Seite 26 Machine Translated by Google Bypass deaktivieren (Standard) Bypass-Freigabe Überlastumgehung: Wenn aktiviert, wechselt das Gerät in den Line-Modus, wenn im Batteriemodus eine Überlastung auftritt. Aufnahme deaktivieren Aufnahme aktivieren (Standard) Fehlercode notieren 1,5KW / 3KW Werkseinstellung: 5KW Standardeinstellung: 56,4V 28,2 V Bulk-Ladespannung (CV-Spannung) Wenn in Programm 5 Selbstdefiniert ausgewählt ist, kann dieses Programm eingerichtet werden.
  • Seite 27 Machine Translated by Google Batterieausgleich Batterieausgleich deaktiviert (Standard) Batterieausgleich Wenn in Programm 05 „Überflutet“ oder „Benutzerdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. 1,5KW / 3KW Werkseinstellung: 5KW Standardeinstellung: 58,4V 29,2 V Batterieausgleichsspannung Der Einstellbereich reicht von 25,0 V bis 31,5 V für das 1,5-kW-/3-kW-Modell und von 48,0 V bis 61,0 V für das 5-kW-Modell.
  • Seite 28 Machine Translated by Google Zurücksetzen Nicht zurückgesetzt (Standard) PV zurücksetzen und Energiespeicher laden Zurücksetzen Nicht zurückgesetzt (Standard) Alle Datenprotokolle löschen 3 Tage 5 Tage 10 Tage (Standard) 20 Tage Speicherdauer des Datenprotokolls 30 Tage 60 Tage Für die Minuteneinstellung reicht der Bereich von 00 bis 59. Zeiteinstellung - Minute Für die Stundeneinstellung reicht der Bereich von 00 bis 23.
  • Seite 29: Funktionseinstellung

    Machine Translated by Google Für die Monatseinstellung reicht der Bereich von 01 bis 12. Zeiteinstellung – Monat Für die Jahreseinstellung reicht der Bereich von 17 bis 99. Zeiteinstellung - Jahr Funktionseinstellung Es gibt drei Funktionstasten auf dem Anzeigefeld, um spezielle Funktionen wie USB OTG, Timer-Einstellung für die Priorität der Ausgangsquelle und Timer-Einstellung für die Priorität der Ladequelle zu implementieren.
  • Seite 30 Machine Translated by Google WICHTIGER HINWEIS: Nachdem diese Funktion ausgeführt wurde, werden teilweise LCD-Einstellungsprogramme gesperrt. Für detaillierte Informationen wenden Sie sich bitte direkt an Ihren Installateur. „ Wenn Sie die Taste „drücken, um das Datenprotokoll von der USB-Festplatte zum Wechselrichter zu exportieren. Ob „...
  • Seite 31 Machine Translated by Google „ Drücken Sie Taste zum Verlassen des Einstellmodus. 3. Timer-Einstellung für die Priorität der Ladequelle Diese Timer-Einstellung dient zum Einrichten der Ladequellenpriorität pro Tag. Verfahren LCD Bildschirm Schritt 1: Drücken und halten Sie “ „Taste 3 Sekunden lang gedrückt halten, um den Timer-Einstellmodus für das Ladegerät aufzurufen Quellenpriorität.
  • Seite 32 Machine Translated by Google Bildschirmeinstellung Die LCD-Anzeigeinformationen werden abwechselnd durch Drücken der „UP“- oder „DOWN“-Taste umgeschaltet. Die auswählbaren Informationen werden wie in der folgenden Tabelle der Reihe nach umgeschaltet. Auswählbare Informationen LCD Bildschirm Eingangsspannung = 230 V, Ausgangsspannung = 230 V Eingangsspannung / Ausgangsspannung (Standardanzeigebildschirm) Eingangsfrequenz = 50Hz...
  • Seite 33 Machine Translated by Google AC- und PV-Ladestrom = 50A PV-Ladestrom = 50A Ladestrom AC-Ladestrom = 50A AC- und PV-Ladeleistung = 500 W PV-Ladeleistung = 500 W Ladeleistung AC-Ladeleistung = 500 W Batteriespannung = 25,5 V, Ausgangsspannung = 230 V Batteriespannung und Ausgangsspannung...
  • Seite 34 Machine Translated by Google Ausgangsfrequenz = 50Hz Ausgangsfrequenz Lastprozent = 70 % Prozentsatz laden Wenn die angeschlossene Last niedriger als 1 kVA ist, zeigt die Last in VA xxx VA wie in der folgenden Tabelle. Belastung in VA Wenn die Last größer als 1 kVA (ÿ 1 kVA) ist, zeigt die Last in VA x,x kVA wie in der folgenden Tabelle.
  • Seite 35 Machine Translated by Google Diese PV-Heute-Energie = 3,88 kWh, Last-Heute-Energie = 9,88 kWh. Heute erzeugte PV-Energie und heute abgegebene Energie der Last Diese PV-Monatsenergie = 388 kWh, Lastmonatsenergie = 988 kWh. In diesem Monat erzeugte PV-Energie und in diesem Monat abgegebene Lastenergie. Diese PV-Jahresenergie = 3,88 MWh, Lastjahresenergie = 9,88 MWh.
  • Seite 36 Machine Translated by Google Haupt-CPU-Version 00020.58. Überprüfung der Haupt-CPU-Version. Sekundäre CPU-Version 00001.12. Überprüfung der sekundären CPU-Version. Sekundäre Bluetooth-Version 00000.20. Überprüfung der sekundären Bluetooth-Version.
  • Seite 37: Beschreibung Der Betriebsart

    Machine Translated by Google Beschreibung der Betriebsart Betriebsmodus Beschreibung LCD Bildschirm Laden durch Netz- und PV-Energie. Laden durch Dienstprogramm. Standby Modus Notiz: Das Gerät liefert keine Leistung, * Standby-Modus: Der Wechselrichter kann aber trotzdem Batterien ist noch nicht eingeschaltet, aber an diesem aufladen.
  • Seite 38 Machine Translated by Google Betriebsmodus Beschreibung LCD Bildschirm Laden durch Netz- und PV-Energie. Laden durch Dienstprogramm. Wenn „SUB“ (Solar First) als Ausgangsquellenpriorität ausgewählt ist und die Solarenergie nicht ausreicht, um die Last bereitzustellen, versorgen Solarenergie und das Versorgungsunternehmen die Lasten und laden gleichzeitig die Batterie.
  • Seite 39: Beschreibung

    Machine Translated by Google Betriebsmodus Beschreibung LCD Bildschirm Strom aus Batterie und PV-Energie. PV-Energie versorgt die Lasten mit Strom und lädt gleichzeitig die Batterie auf. Es ist kein Dienstprogramm verfügbar. Das Gerät liefert Ausgangsleistung Batteriemodus aus Batterie und/oder PV-Strom. Stromversorgung nur über Batterie. Strom nur aus PV-Energie.
  • Seite 40 Machine Translated by Google ÿ Wann ausgleichen Wenn in der Floating-Ladephase das eingestellte Ausgleichsintervall (Batterieausgleichszyklus) erreicht ist oder der Ausgleich sofort aktiviert wird, beginnt der Controller mit dem Wechsel in den Ausgleichsmodus. ÿ Ausgleichsladung und Timeout Im Ausgleichsmodus liefert der Controller Strom, um die Batterie so weit wie möglich aufzuladen, bis die Batteriespannung die Ausgleichsspannung erreicht.
  • Seite 41: Fehlerreferenzcode

    Machine Translated by Google Fehlerreferenzcode Falscher Code Fehlerereignis Symbol an Der Lüfter ist gesperrt, wenn der Wechselrichter ausgeschaltet ist. Übertemperatur Batteriespannung ist zu hoch Batteriespannung ist zu niedrig Kurzschluss am Ausgang oder Übertemperatur wird von internen Wandlerkomponenten erkannt. Ausgangsspannung ist zu hoch. Überlastzeit abgelaufen Busspannung ist zu hoch Bus-Softstart fehlgeschlagen...
  • Seite 42: Spezifikationen

    Machine Translated by Google SPEZIFIKATIONEN Tabelle 1 Technische Daten des Leitungsmodus INVERTER-MODELL 1,5 KW Wellenform der Eingangsspannung Sinusförmig (Netz oder Generator) 230 VAC Nominale Eingangsspannung 170 VAC ± 7 V (USV); Niedrige Verlustspannung 90 VAC ± 7 V (Haushaltsgeräte) 180 VAC ± 7 V (USV); Verlustarme Rückspannung 100 VAC ±...
  • Seite 43: Spezifikationen Des Wechselrichtermodus

    Machine Translated by Google Tabelle 2 Spezifikationen des Wechselrichtermodus INVERTER-MODELL 1,5 KW 1,5 kVA / 1,5 KW 3KVA / 3KW 5KVA / 5KW Nennleistung Reine Sinuswelle Wellenform der Ausgangsspannung 230 VAC ± 5 % Ausgangsspannungsregelung 50Hz Ausgangsfrequenz Spitzeneffizienz Überspannungschutz 5 s bei ÿ130 % Last; 10 s bei 105 % ~ 130 % Last 2 * Nennleistung für 5 Sekunden Überspannungsleistung 24 VDC...
  • Seite 44: Spezifikationen Des Lademodus

    Machine Translated by Google Tabelle 3 Spezifikationen des Lademodus Utility-Lademodus INVERTER-MODELL 1,5 KW Ladealgorithmus 3-Stufen 100 Ampere 40 Ampere AC-Ladestrom (max.) (@ VI / P = 230 VAC) (@ VI / P = 230 VAC) 29.2 58.4 Überflutete Batterie Massenladung 28.2 56.4 AGM / Gel-Batterie...
  • Seite 45: Fehlerbehebung

    Machine Translated by Google FEHLERBEHEBUNG Problem Was ist zu tun LCD/LED/Summer Erklärung/Mögliche Ursache LCD/LEDs und Summer sind Das Gerät schaltet 3 Sekunden lang aktiv und erlöschen dann. sich während des Die Batteriespannung ist zu niedrig (<1,91 1. Akku aufladen. Startvorgangs V / Zelle) 2.
  • Seite 46: Anhang A: Ungefähre Backup-Zeittabelle

    Machine Translated by Google Anhang A: Ungefähre Backup-Zeittabelle Modell Autonomiezeit bei 24 VDC 100 Ah (min) Autonomiezeit bei 24 VDC 200 Ah (min) Belastung (VA) 2224 1100 1,5 KW 1050 1200 1350 1500 Modell Autonomiezeit bei 24 VDC 100 Ah (min) Autonomiezeit bei 24 VDC 200 Ah (min) Belastung (VA) 1100...
  • Seite 47: Anhang B: Installation Der Bms-Kommunikation

    Machine Translated by Google Anhang B: Installation der BMS-Kommunikation 1. Einleitung Beim Anschluss an eine Lithiumbatterie wird empfohlen, ein speziell angefertigtes RJ45-Kommunikationskabel zu erwerben. Bitte erkundigen Sie sich bei Ihrem Händler oder Integrator nach Einzelheiten. Dieses maßgeschneiderte RJ45-Kommunikationskabel liefert Informationen und Signale zwischen der Lithiumbatterie und dem Wechselrichter. Diese Informationen sind unten aufgeführt: ÿ...
  • Seite 48 Machine Translated by Google 3. Installation und Betrieb Installieren Sie nach der Konfiguration das LCD-Panel mit Wechselrichter und Lithiumbatterie mit den folgenden Schritten. Schritt 1. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um den Wechselrichter und die Lithiumbatterie zu verbinden. Schritt 2. Schalten Sie die Lithium-Batterie ein. Schritt 3.
  • Seite 49 Machine Translated by Google WECO Schritt 1. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um den Wechselrichter und die Lithiumbatterie zu verbinden. Schritt 2. Schalten Sie die Lithium-Batterie ein. Schritt 3. Schalten Sie den Wechselrichter ein. Schritt 4. Achten Sie darauf, im LCD-Programm 5 den Batterietyp „WEC“ auszuwählen. Bei erfolgreicher Kommunikation zwischen Wechselrichter und Batterie „blinkt“...
  • Seite 50 Machine Translated by Google SOLTARO Schritt 1. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um den Wechselrichter und die Lithiumbatterie zu verbinden. Schritt 2. Öffnen Sie den DC-Isolator und schalten Sie die Lithiumbatterie ein. Schritt 3. Schalten Sie den Wechselrichter ein. Schritt 4.
  • Seite 51 Machine Translated by Google 4. LCD-Display-Informationen Drücken Sie die „UP“- oder „DOWN“-Taste, um die LCD-Display-Informationen umzuschalten. Es wird die Batteriepaket- und Batteriegruppennummer vor der „Haupt-CPU-Versionsprüfung“ wie unten gezeigt anzeigen. Auswählbare Informationen LCD Bildschirm Batteriepacknummern und Batteriepaketnummern = 3, Batteriegruppennummern = 1 Batteriegruppennummern 5.
