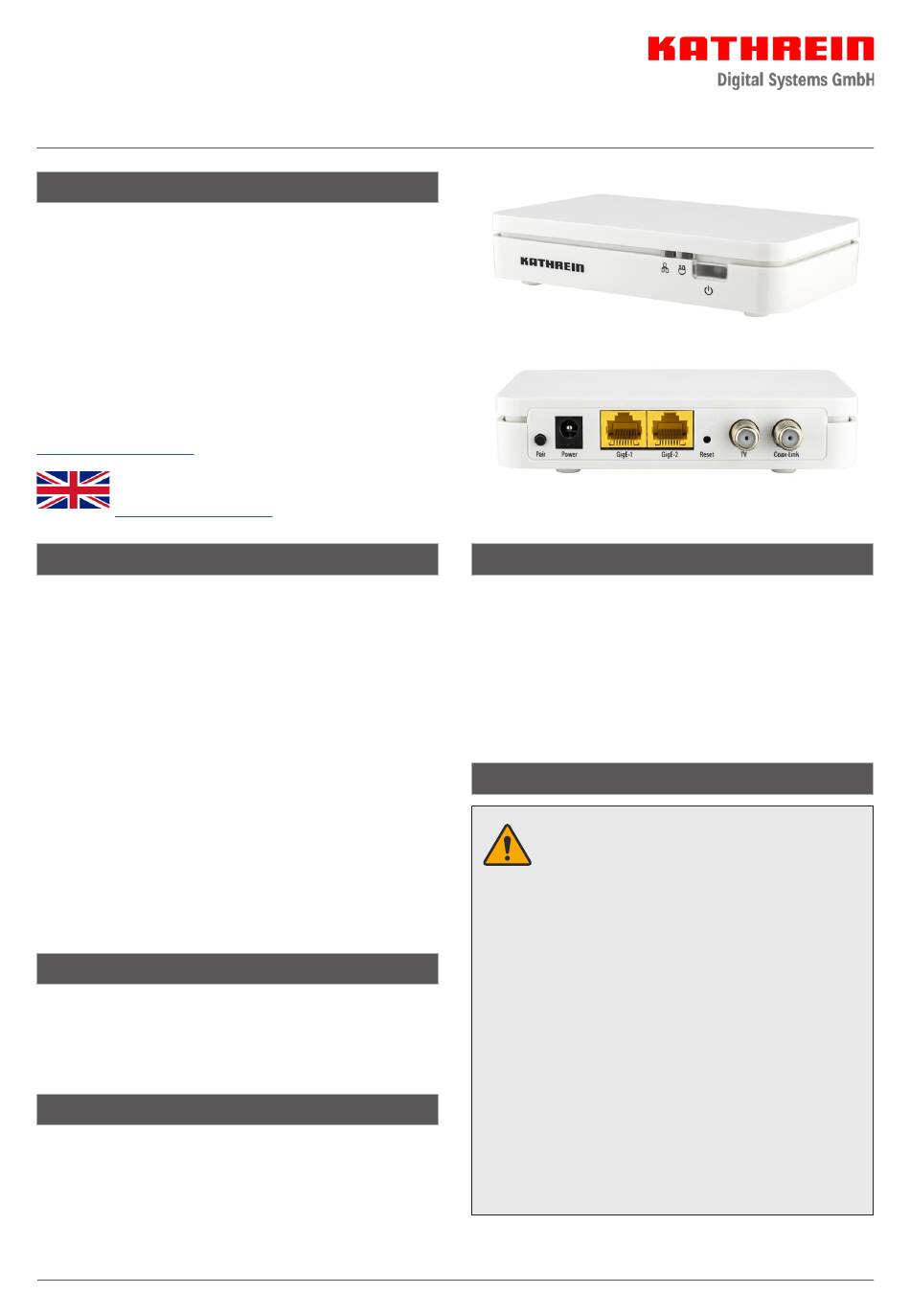

Kathrein EXI 02 LAN Anleitung

EXI 02 LAN 205500006
G.hn-Modem für das
Kathrein-Ethernet-über-Koax-System „K-LAN 2.4"
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und benutzen, nachdem
Sie dieses Dokument gelesen und verstanden
haben.
► Die in diesem Dokument beschriebenen
Maßnahmen immer in der angegebenen Reihen-
folge durchführen.
► Dieses Dokument während der Lebensdauer des
Geräts aufbewahren. Das Dokument an nachfol-
gende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf
www.kathrein-ds.com.
You can download an English version of this
user manual from our homepage
www.kathrein-ds.com.
Merkmale
• G.hn-Modem für das Kathrein-Ethernet-über-Koax-
System „K-LAN 2.4"
• Verwendung der bestehenden terrestrischen Koax-
Verteilung zur Erstellung eines Heimnetzwerks. Es
müssen keine Netzwerkkabel verlegt werden
• Verbesserter Datendurchsatz von bis zu 2 Gbit/s
• Es können gleichzeitig 16 Modems innerhalb des
Netzwerkes verbunden werden
• Integrierte, hochselektive Frequenzweiche um
Störungen z. B. bei DVB-T- und SAT-Signalen zu
verhindern
• Integrierter Switch zum Anschluss von 2 Netzwerk-
geräten
• Koaxreichweite bis zu 700 m
• Unterstützt IPv6 und IPv4
• Nicht kompatibel zu den Modems der Serie EXI 01
Lieferumfang
• EXI 02 LAN
• Effizientes Steckernetzteil
• Netzwerkkabel CAT 6
• Bedienungsanleitung
Zubehör
Hochpass EXI 258 zur Unterdrückung des G.hn Nutzbe-
reichs. Der Hochpass wird an den Eingang des terrestri-
schen Verteilsystems geschraubt. Dadurch können
z. B. nachfolgende Multischalter und Verteiler von G.hn
isoliert werden, bzw. die Abstrahlung über eine terres-
trische Antenne verhindert werden (siehe „Anlagenbei-
spiele" auf Seite 4).
Bestimmungsgemäßer Gebrauch
Das Modem EXI 02 LAN ist ausschließlich für die
Verwendung mit dem Kathrein-Ethernet-über-Koax-
System „K-LAN 2.4" konzipiert.
Jegliche anderweitige Nutzung oder die Nichtbe-
achtung dieses Anwendungshinweises und der den
Geräten beiliegenden Dokumentationen und Anlei-
tungen hat den Verlust der Gewährleistung bzw.
Garantie zur Folge.
Montage- und Sicherheitshinweise
► Die Nichtbeachtung dieses Anwen-
dungshinweises hat den Verlust der
Gewährleistung bzw. Garantie zur
Folge.
► Die Geräte dürfen nur in trockenen
Innenräumen montiert und betrieben
werden. Für die Wandmontage können
Sie die Bohrschablone (siehe „Abmes-
sungen und Bohrschablone für die Wandmon-
tage" auf Seite 5) verwenden.
► Achten Sie darauf, dass die Lüftungs-
schlitze des Gerätes nicht abgedeckt
sind.
► Verbindungsstecker für Koaxial-Kabel:
HF Stecker 75 Ohm (Serie F)
► Wird der Ausgang nicht zum Anschluss
eines TV-Gerätes o. ä. genutzt, muss
auf den Ausgang ein Abschlusswider-
stand EMK 03 aufgeschraubt werden.
1 / 8
