3. Kühlkörper / Gehäuse nicht abdecken!
Do not cover heat sink / housing!

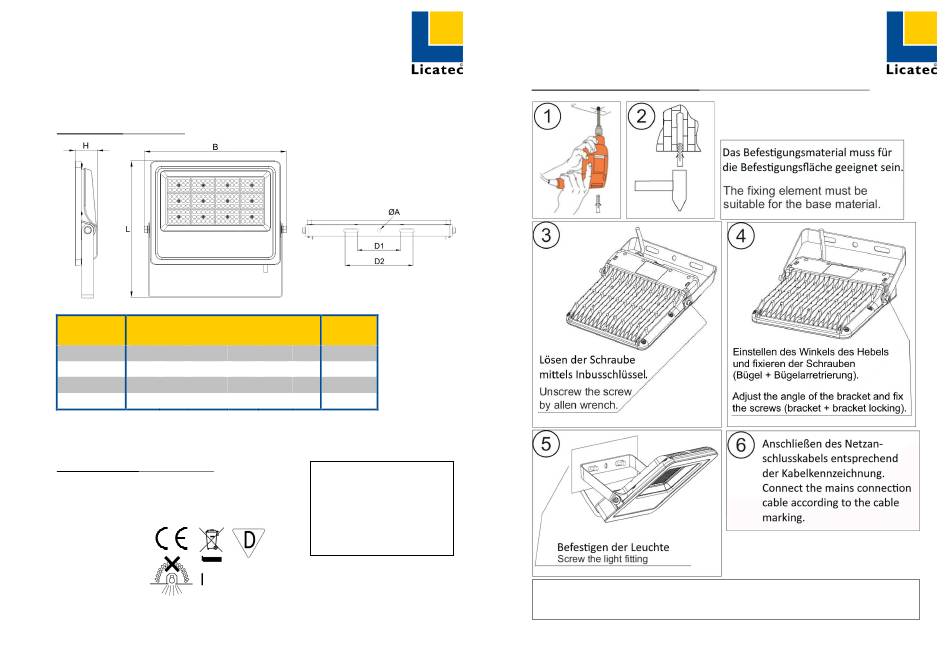

Abmessungen
/ Dimensions
Typ Abmessungen [mm]
Type Dimensions [mm]
L B H
BSR 100.x 354 368 58 10,5
BSR 150.x 441 494 63 10,5
BSR 200.x 441 494 63 10,5
x...Farbtemperatur / Colour temperature (3 = 3.000K / 4 = 4.000K / 5 = 5.000K / 6 = 5.700K
*Werte können für Sondervarianten abweichen. Hier gelten die Werte vom Typenschild auf dem Produkt.
*Values for special variants can be different. The values from the nameplate on the product apply here.
Technische Daten
/ Technical Data
Schutzart IP66
/ Degree of protection
Schutzklasse SK I
/ Protection class
Anschlussspannung 220-240 V
/ Supply voltage
50/60 Hz
Zeichen
/ Signs
IK08
Diese Produkte enthalten eine Lichtquelle der Energieeffizienzklasse (EEK) D.
These products contain a light source of energy efficiency class (EEK) D.
Seite 2 von 4
Gewicht
Weight
ØA D1 D2 [kg]
140 220 3,9
140 220 6,1
140 220 6,1
)
Mit einer durchgestrichenen Abfalltonne
gekennzeichnete Produkte dürfen nicht in den
Hausmüll. Für die ordnungsgemäße
Entsorgung benutzen Sie
zugelassenen Entsorgungseinrichtungen oder
geben Sie die Leuchte an den Händler zurück.
Products marked with a crossed-out waste bin
must not be disposed of with household
waste. For proper disposal, please use the
approved disposal facilities or return the
luminaire to the supplier.
RoHS compliant
Stand 03/2022
Licatec GmbH
Licht- und Kabelführungssysteme - Erzstraße 7 - D-09618 Brand-Erbisdorf
Tel.: +49 (0)37322 3350 - E-Mail: info@licatec.de
www.licatec.de
Elektrischer Anschluss und Montage
bitte die
Bei Typen mit Dimmung ist die Dimmleitung zusätzlich entsprechend Kabelkenn-
zeichnung anzuschließen.
connected in accordance with the cable marking.
Seite 3 von 4
/ Electrical connection and assembly
Fixieren der Schraube der Bügelarretrierung.
Fixing the screw of the bracket locking device.
/ For types with dimming, the dimming cable must also be
