FS AC-7072 Schnellstartanleitung
Enterprise wireless lan controller
Inhaltszusammenfassung für FS AC-7072

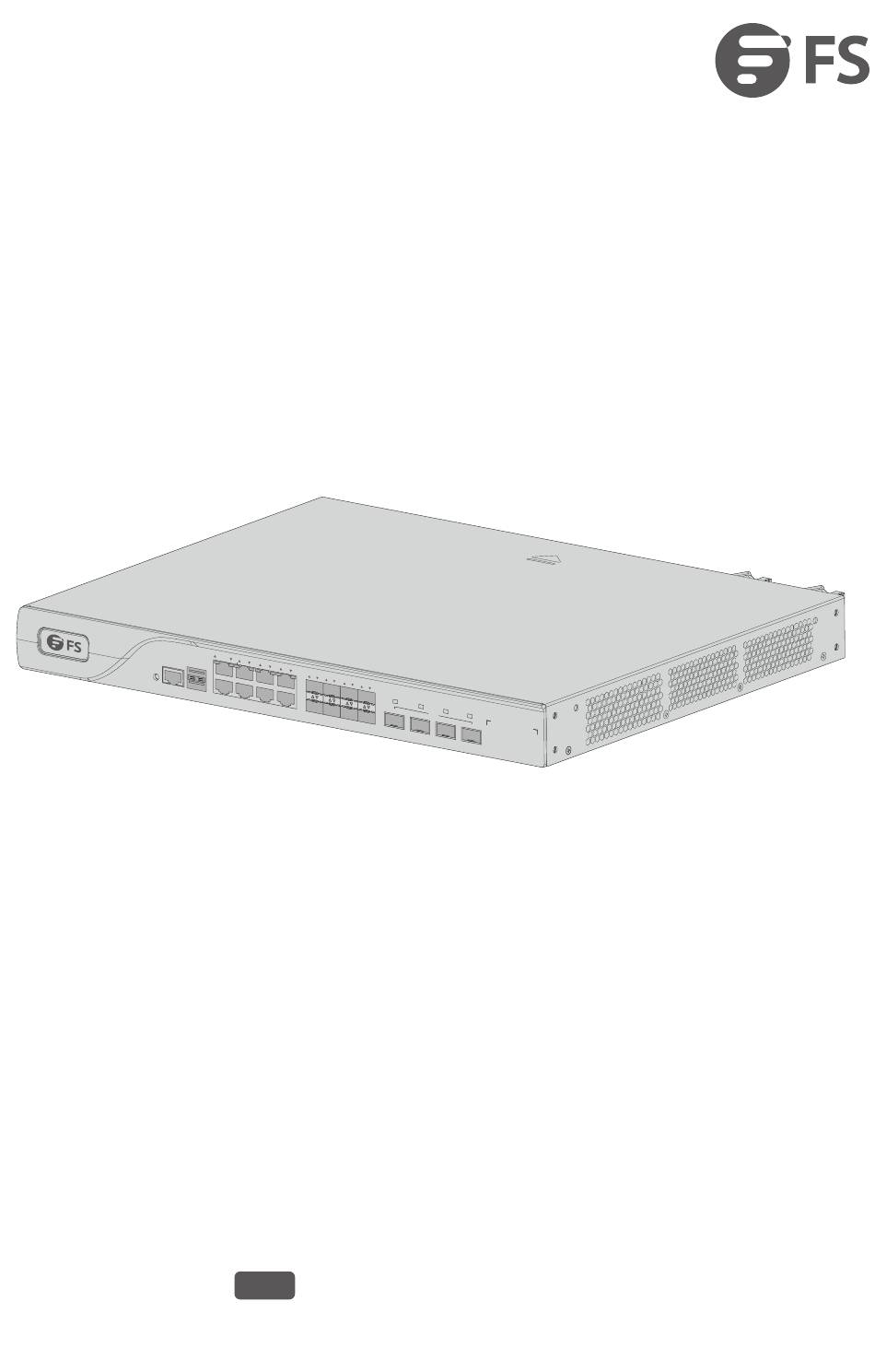

- Seite 1 1/ M GM Co ns ol e U SB Re se t SF P+ A C -7 07 AC-7072 ENTERPRISE WIRELESS LAN CONTROLLER ENTERPRISE WIRELESS LAN CONTROLLER CONTRÔLEUR LAN SANS FIL POUR ENTREPRISE Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
-
Seite 15: Einführung
Vielen Dank, dass Sie sich für den Enterprise Wireless LAN Controller entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Wireless LAN Controllers vertraut machen und erklärt, wie Sie den Wireless LAN Controller in Ihrem Netzwerk einsetzen. AC-1004 Console 53.5V AC-1004 1/MGMT AC-7072 Console SFP+ Reset AC-7072... - Seite 16 Zubehör AC-7072 Konsolenkabel x1 Netzkabel x1 Erdungskabel x1 Gummipad x4 M4-Schraube x4 Montagehalterung x2 AC-1004 Netzadapter x1 Netzadapter x1 Schraubanker x2...
-
Seite 17: Hardware-Übersicht
Hardware-Übersicht AC-1004 PWR WAN LAN1-4 AC-1004 Console 53.5V RST SYS Console LAN1-4 STROM Ports an der Vorderseite Port Beschreibung STROM 53,5V DC-Stromanschluss Wide Area Network-Interface LAN1-4 Erste Local Area Network-Interface CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung Ein USB-Management-Port für Software- und Kon gurationsbackup und O ine-Software-Upgrade Tasten an der Vorderseite Taste... -
Seite 18: Leds An Der Vorderseite
LEDs an der Vorderseite Status Beschreibung Das System ist fehlerhaft. Blinkt Grün Das System wird initialisiert. Durchgehend Grün Der Initialisierungsprozess ist abgeschlossen. Der Controller ist ausgeschaltet. Durchgehend Grün Der Controller ist eingeschaltet. PoE ist ausgeschaltet. Durchgehend Orange PoE ist eingeschaltet. Keine Port-Verbindung Durchgehend Grün 1000M Link Up Port... -
Seite 19: Ports An Der Vorderseite
AC-7072 Console 1/MGMT AC-7072 Console SFP+ Reset RJ45 SFP+ Ports an der Vorderseite Port Beschreibung CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung Ein USB-Verwaltungsport für Software- und Kon gurationssicherung und O ine-Software-Upgrade RJ45 110/100/1000Base-T-Ports für Ethernet-Anschluss Optisches und elektrisches Multiplexing 1000Base-X SFP-Port für... - Seite 20 LEDs an der Vorderseite Status Beschreibung Blinkt Grün Das System wird initialisiert. SYSTEM Durchgehend Grün Der Initialisierungsprozess ist abgeschlossen. Durchgehend Rot Das System meldet einen Alarm. Durchgehend Grün 1G Verbindung 1-8G Elektrisches Durchgehend Gelb 100/10M-Verbindung Anzeige Blinkt Daten-Transceiver 1F-8F 1G Blinkt Grün Verbindung Optischer...
-
Seite 21: Iinstallationsvoraussetzungen
IInstallationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie die folgenden Dinge besitzen: Kreuzschlitzschraubendreher. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE. RJ-45-Ethernet-Kabel der Kategorie 5e oder höher und Glasfaserkabel für den Anschluss von Netzwerkgeräten. Standortumgebung: Stellen Sie sicher, dass der Installationsort trocken und eben ist. -
Seite 22: Rackmontage
Rack-Montage SF P+ 1. Befestigen Sie die Montagehalterungen an den beiden Seiten des Controllers mit sechs M4-Schrauben. S F P + 2. Befestigen Sie den Controller mit vier M6-Schrauben und Kä gmuttern am Rack. -
Seite 23: Erdung Des Controllers
AC-7072 Erdung des Controllers 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Controller montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt auf der Rückwand des Controllers. -
Seite 24: Anschließen Der Rj45-Ports
1. Stecken Sie das AC-Netzkabel in den Stromanschluss auf der Rückseite. 2. Schließen Sie das andere Ende des Netzkabels an eine AC-Stromquelle an. Anschließen der Stromversorgung 1/ M G M Co ns ol e U SB Re se t 1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Geräts. 2. -
Seite 25: Anschließen Der Sfp-Ports
2. Schließen Sie ein Glasfaserkabel an den Glasfasertransceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. HINWEIS: Der AC-1004 kann nicht in einem Rack montiert werden. Die anderen Schritte der Installation sind die gleichen wie beim AC-7072. -
Seite 26: Kon Gurieren Des Wireless Lan Controllers
Kon gurieren des Wireless LAN Controllers Kon gurieren des Controllers über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Console-Kabel an den Console-Port des Controllers an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie HyperTerminal auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: 9600 Bits pro Sekunde, 8 Datenbits, keine Parität, 1 Stoppbit und keine Flusskontrolle. -
Seite 27: Auf Dem Bildschirm Erscheint Request Timed Ou
Produktgarantie FS garantiert seinen Kunden, dass im Falle einer Beschädigung oder eines Fehlers, der auf unsere Verarbeitung zurückzuführen ist, eine kostenlose Rücksendung innerhalb von 30 Tagen ab dem Tag des Erhalts der Ware anbieten. Wir bieten auch einen kostenlosen Software-Update-Service. Dies gilt Garantie: Für dieses Produkt gilt eine beschränkte Garantie von 3 Jahren auf Material- und...
