Seite 1

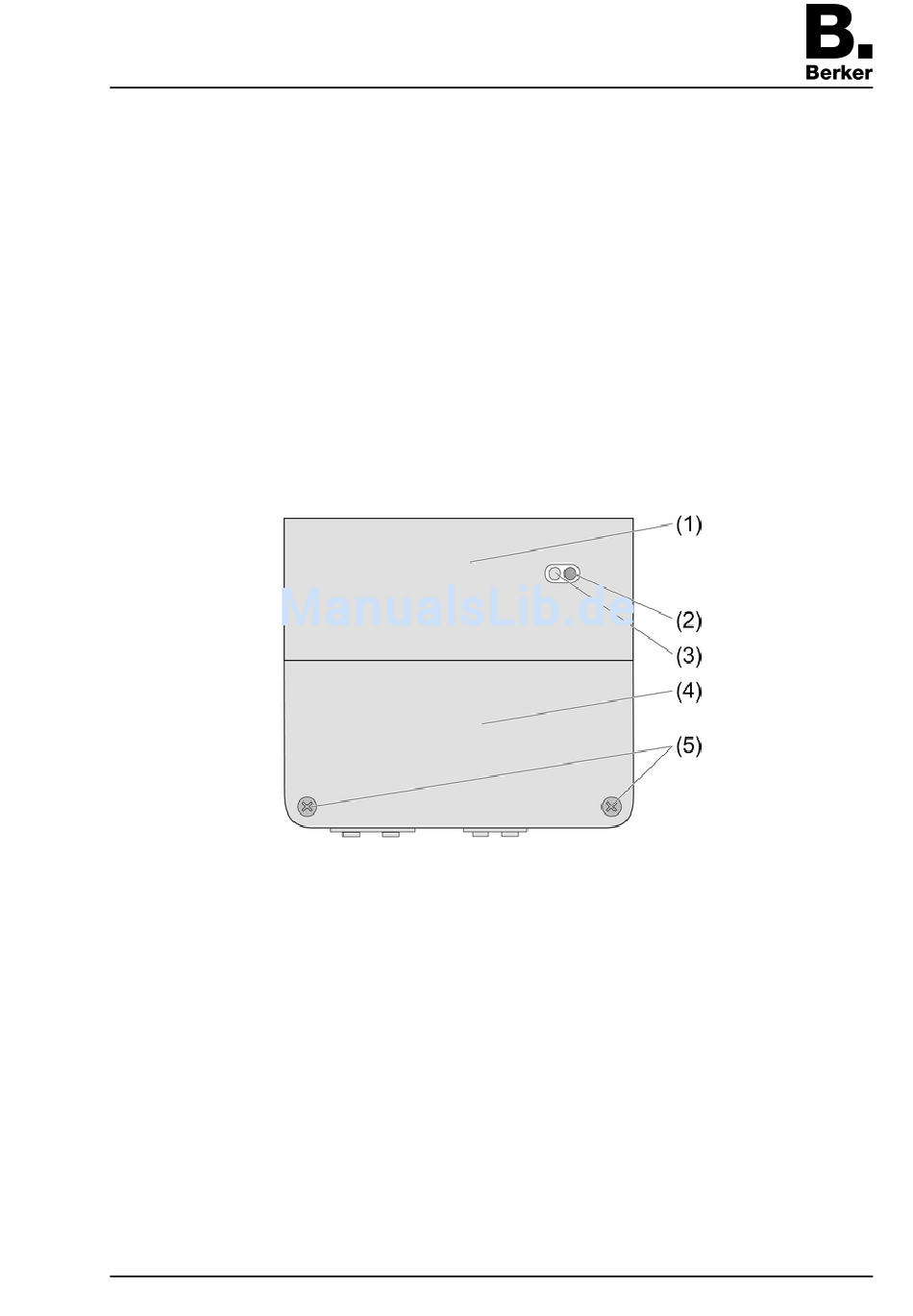

Funkbus Funk Signalverstärker AP Funk Signalverstärker AP Best.-Nr. : 177 09 Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik, wie z.
Seite 2
Funkbus Funk Signalverstärker AP Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden. Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung Holz, Gips, Gipskartonplatte ca.
Seite 3
Funkbus Funk Signalverstärker AP Abstand Sender - Repeater und Repeater - Empfänger max. 100 m Installation von mehreren Repeatern in einer Anlage möglich, z. B. zwei Sender A + B senden zu einem Aktor C (Bild 3) Anzeige der Betriebszustände durch 2 LED: Rote LED leuchtet kurz: Telegramm wird empfangen Grüne und rote LED leuchten kurz: ein eingelerntes Telegramm wird weitergeleitet Rote LED blinkt dauernd: Repeater befindet sich im Programmiermodus...
Seite 4
Funkbus Funk Signalverstärker AP Bild 5 Repeater mit 2 Schrauben (6) befestigen. Kabel-Einführung (10) durchstoßen und Netzkabel (9) einführen. Netzkabel an den Repeater anschließen. Sender in Repeater einlernen (siehe Kapitel Inbetriebnahme). Gehäusedeckel festschrauben. Antenne aus Gehäuse herausführen i Nur bei Schutzart IP 20 zulässig. Sollte die Funk-Empfangsleistung des Repeaters nicht ausreichen, kann diese durch Herausführen der im Gerät eingerollten Antenne verbessert werden.
Funkbus Funk Signalverstärker AP 5 Anhang Das Symbol bestätigt die Konformität des Produktes mit den einschlägigen Richtlinien. 5.1 Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 / 60 Hz Umgebungstemperatur -20 ... +55 °C Schutzart IP 20 / IP 54 Anschlussleitung 1,5 m Abmessung B×H×T...
