Betriebsanleitung MBA888
Installation MBA888

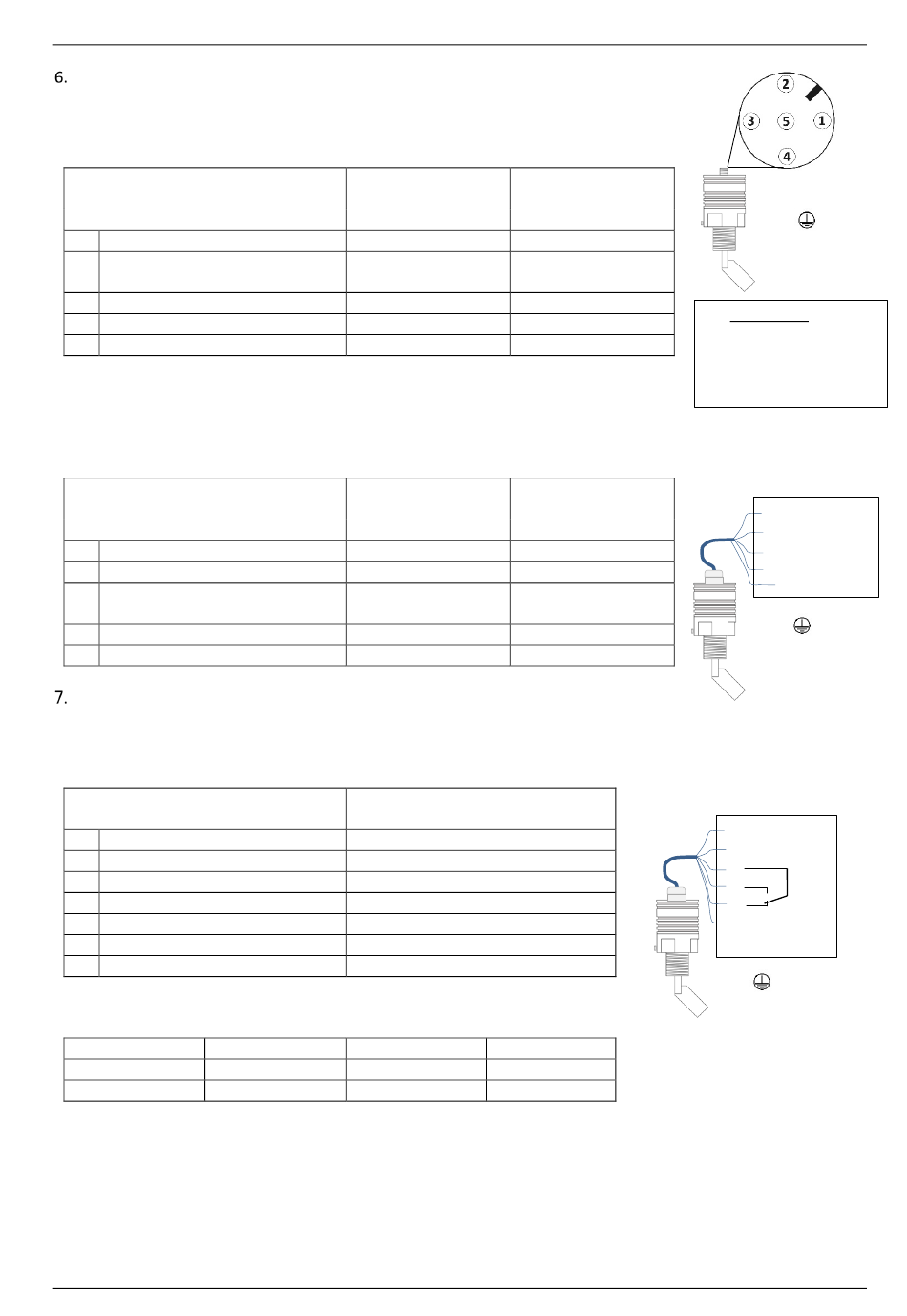

7.1 Mit M12 Steckverbinder

Für den elektrischen Anschluss ist eine 5-polige M12 Kupplung mit
A-Codierung erforderlich. Das Kabel muss fest verlegt werden.
Belegung der Kupplung
1 Betriebsspannung
Signal Welle blockiert:
2
"Behälter voll"
3 GND
4 Signal Welle dreht "Behälter leer"
5 Schutzleiter
7.2 Mit Kabelverschraubung und Kabel Ausführung
Der MBA888 wird mit einem konfektionierten Kabel geliefert. Die Litzen sind mit 1 bis 5
nummeriert und müssen in einem Klemmenraum aufgelegt werden. Das Gehäuse muss
in den Potentialausgleich einbezogen werden. Das Kabel muss fest verlegt werden.
Belegung der Litzen 5G 0,5
1
Betriebsspannung
2
GND
Signal Welle blockiert:
3
"Behälter voll"
4 Signal Welle dreht "Behälter leer"
Schutzleiter GN/GE
Installation MBA888 115 ... 230V AC
Der MBA888 wird mit einem konfektionierten Kabel geliefert. Die Litzen sind mit 1 bis 6
nummeriert und müssen in einem Klemmenraum aufgelegt werden. Das Gehäuse muss
in den Potentialausgleich einbezogen werden. Das Kabel muss fest verlegt werden.
Belegung der Litzen 7G 0,75
1 Betriebsspannung
2 N
3 Relais Hauptkontakt
4 Relais Schaltkontakt 1
5 Relais Schaltkontakt 2
Schutzleiter GN/GE
6 nicht belegt
Das Relais schaltet als Wechsler. Die Kontakte sind potentialfrei.
Ausgangssignal
Verhalten Ursache
Welle dreht sich Behälter ist leer
Welle dreht nicht Behälter ist voll
Sicherheitsgerichtete Schaltung als Vollmelder
Erkennt der MBA888 eine Fehlfunktion oder bei einem Ausfall der Betriebsspannung
fällt das Relais ab und zeigt den Status „Behälter ist voll" an.
Betriebsanleitung MBA888
MBA888**K*-
*00000-*-**
24 V DC Variante
24 V DC ±10%
24V /0V, max. 1,2A
0 V
24V /0V, max. 1,2A
Schutzleiter
MBA888**K*-
*00000-*-**
24 V DC Variante
24 V DC ±10%
0 V
24V /0V, max. 1,2A
24V /0V, max. 1,2A
MBA888**L*-*00000-*-**
115..230V AC Variante
115V ... 230V AC ±10%
potentialfrei
Leermelder
Vollmelder
Litze 3 – 4
geschlossen
offen
01/2022 / Art.-Nr. 8001705
MBA888**A*-
*00000-*-**
12 V DC Variante
12 V DC ±10%
12V /0V, max. 1,2A
0 V
12V /0V, max. 1,2A
Schutzleiter
MBA888**A*-
*00000-*-**
12 V DC Variante
12 V DC ±10%
0 V
12V /0V, max. 1,2A
12V /0V, max. 1,2A
Litze 3 – 5
offen
geschlossen
PE
Der Sicherungsclip verhindert,
dass der Stecker versehentlich
entfernt wird. Zur Montage
beide Enden um den Stecker
legen und zusammendrücken,
bis beide Hälften einrasten.
1 +24V DC
2 0V GND
3 Signal voll
4 Signal leer
GN/GE
PE
1 230V AC
2 N
3
4
5
GN/GE
6 nicht belegt
PE
