SDongleA-05 Kurzanleitung (WLAN-FE)
Dokumentausgabe: 10
Teilenummer: 31500BXP
Veröffentlichungsdatum: 24.03.2022
Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden.
Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt aufgewendet, um
die Genauigkeit der Inhalte sicherzustellen. Jedoch entsteht durch die Aussagen,
Informationen und Empfehlungen in diesem Dokument keinerlei ausdrückliche oder
implizierte Gewährleistung.

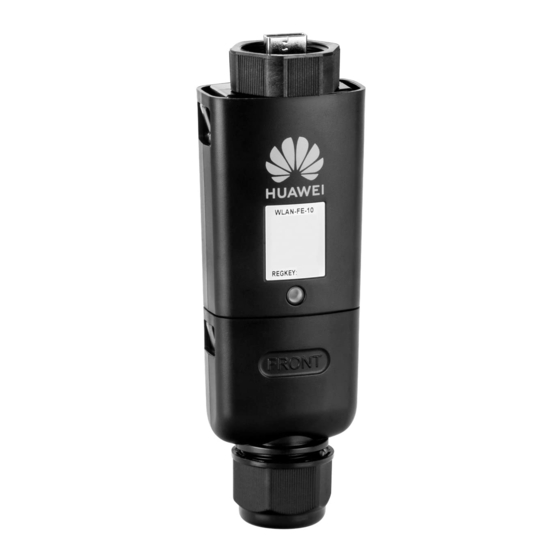

• SDongleA-05 (kurz Dongle) ist ein Smart Communications Erweiterungsmodul, das mit
Huawei Wechselrichtern zusammenarbeitet, um die Kommunikation zwischen
Wechselrichtern und dem Managementsystem über WLAN oder FE zu realisieren.
• Ein Dongle kann für die Gerätekaskadierung über die RS485-Kommunikation verwendet
werden (Wechselrichter kaskadiert oder Wechselrichter kaskadiert mit anderen Geräten).
Es können maximal 10 Geräte kaskadiert werden.
• Wenn kaskadierte Wechselrichter einen einphasigen Wechselrichter enthalten oder an
Akkus angeschlossen sind, können maximal drei Wechselrichter kaskadiert werden.
• Wenn mehrere Wechselrichter kaskadiert werden, ist nur ein Smart Dongle oder ein
SmartLogger zulässig.
1

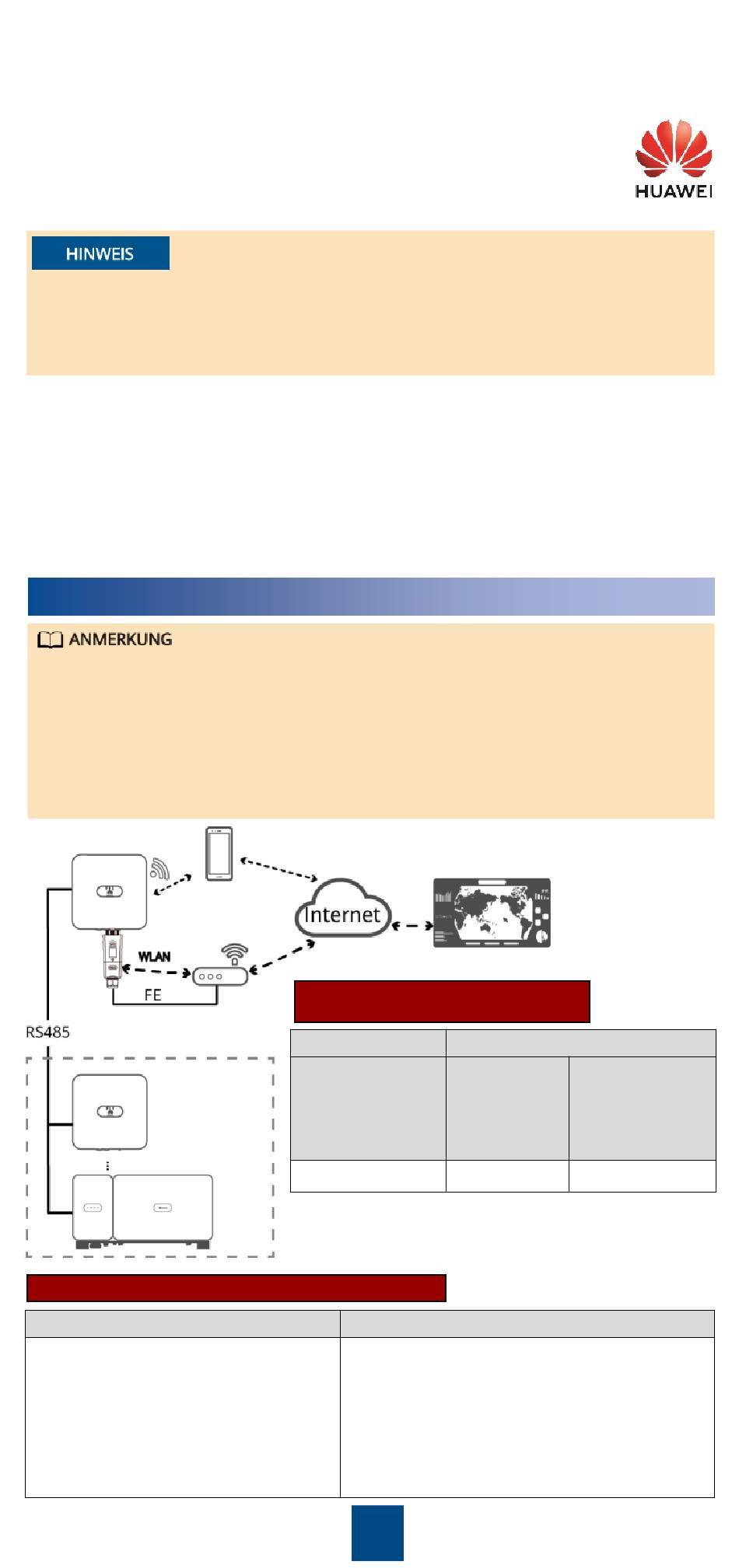

Kommunikationsszenario
• Wechselrichter mit unterschiedlichen Erscheinungsbildern werden im selben
Kommunikationsszenario verwendet. Die in diesem Dokument beschriebenen
Wechselrichter dienen als Beispiel.
• Im Netzwerk ist der Wechselrichter, in dem der Dongle installiert ist, der Master-
Wechselrichter, und andere Wechselrichter sind Slave-Wechselrichter. Slave-
Wechselrichter können durch Kaskadierung mit dem Dongle kommunizieren.
• Stellen Sie im Kommunikationsszenario sicher, dass das drahtlose Netzwerk von
Wechselrichter und Router nicht gestört wird und dass das Signal normal ist.
Master
Wechsel-
richter
Geräte im Feld
Slave
mit gestrichelter
Umrandung
Wechsel-
sind optional.
richter 1
Slave
Wechsel-
richter
Anforderungen an das Wechselrichtermodell
Master-Wechselrichter
SUN2000-(2KTL-6KTL)-L1
SUN2000-(3KTL-20KTL)-M0
SUN2000-(3KTL-12KTL)-M1
SUN2000-(8KTL-20KTL)-M2
SUN2000-(20KTL -40KTL)-M3
Copyright © Huawei Technologies Co., Ltd. 2022. Alle Rechte vorbehalten.
FusionSolar-APP
Router
Begrenzte Anzahl
Maximale Anzahl
von Geräten, die
mit dem Dongle
verbunden werden
Wenn Geräte mit den Anschlüssen 485B2 und 485A2 des
Master-Wechselrichters verbunden sind, werden sie nicht
n
als kaskadierte Geräte mit aufgenommen.
Verwaltungssystem
Anzahl der Geräte im
RS485-Kommunikationsszenario
Wechselrichter
können
10
Slave-Wechselrichter
SUN2000-(2KTL-6KTL)-L1
SUN2000-(3KTL-20KTL)-M0
SUN2000-(3KTL-12KTL)-M1
SUN2000-(8KTL-20KTL)-M2
SUN2000-(20KTL -40KTL)-M3
SUN2000-29.9KTL/36KTL
SUN2000-33KTL-A
SUN2000-50KTL/60KTL-M0
1
Tatsächliche Anzahl
Anzahl anderer
Anzahl der Geräte (z. B.
Slave- Smart Power
Sensor und
Energiespeicher)
n ≤ 9 ≤ 9 – n
