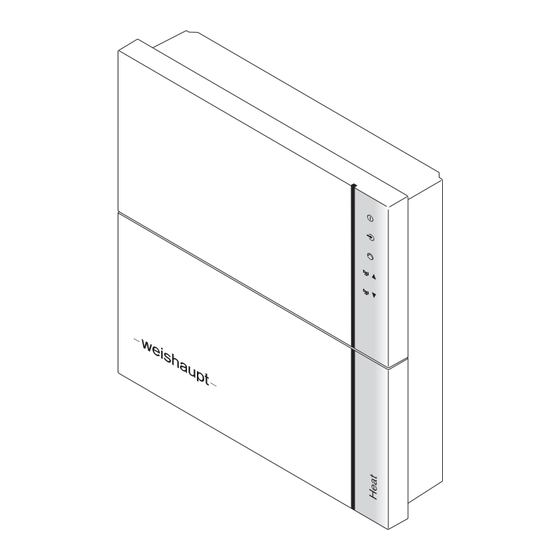

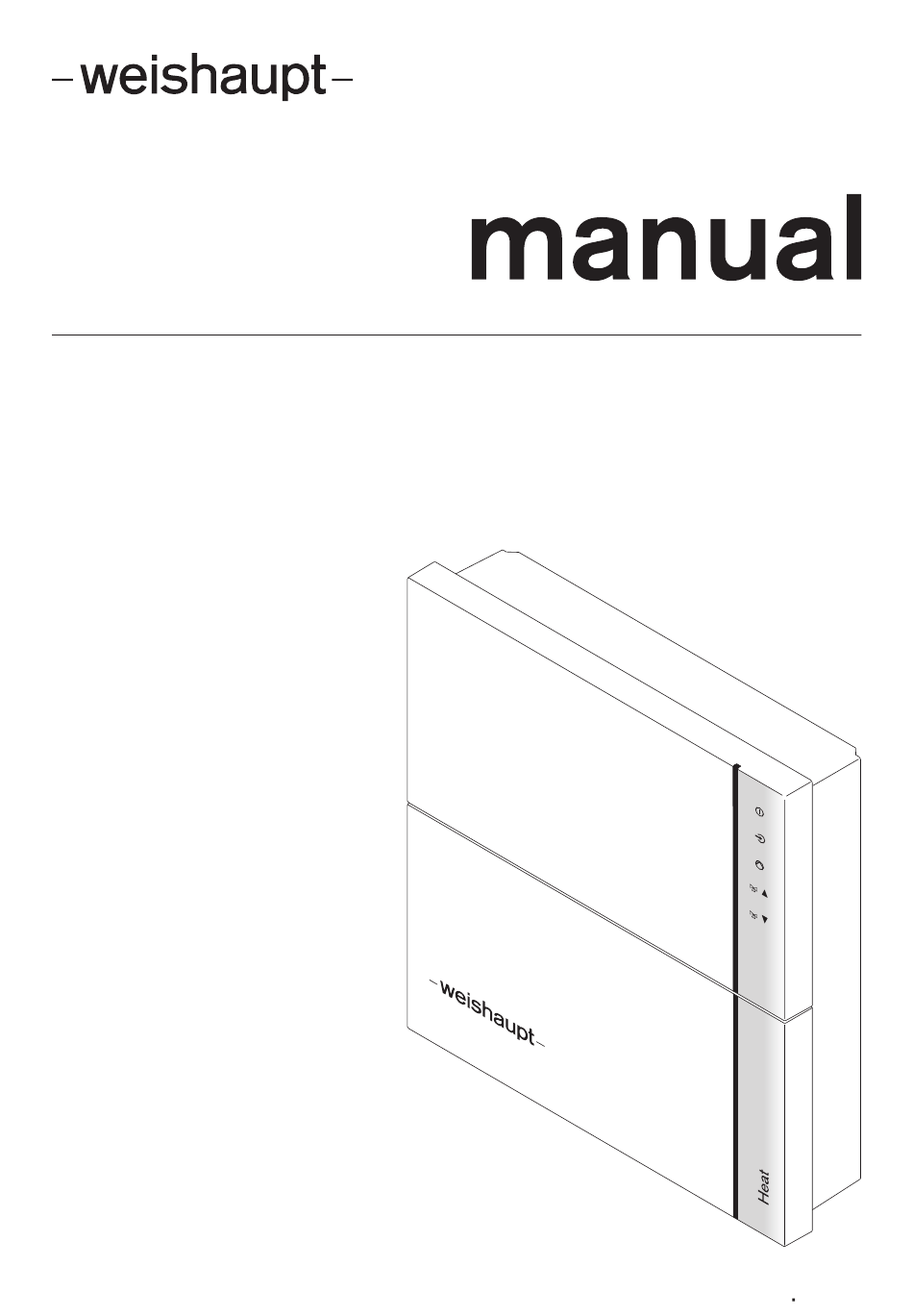

- Seite 1 Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 83310601 1/2022-02...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK Benutzerhinweise ...................... 3 1.1 Zielgruppe ........................ 3 1.2 Symbole ......................... 3 1.3 Gewährleistung und Haftung .................. 4 Sicherheit .......................... 5 2.1 Bestimmungsgemäße Verwendung ................. 5 2.2 Sicherheitsmaßnahmen .................... 5 2.2.1 Persönliche Schutzausrüstung (PSA) .............. 5 2.2.2 ... -
Seite 3: Benutzerhinweise
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung: WWP LS (Hydraulikeinheit), WSB (Hydraulikeinheit), WBB (Innengerät),... -
Seite 4: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden. 4-20... -
Seite 5: Sicherheit
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Erweiterungsmodul ist geeignet für die Regelung von einem Pumpen- oder Mi- scherheizkreis, in Verbindung mit: der Weishaupt Wärmepumpe: WWP LS (Hydraulikeinheit), WSB (Hydraulikeinheit), WBB (Innengerät), WGB, dem Gas-Brennwertkessel: WTC-GB 470-A, WTC-GB 620-A. -
Seite 6: Produktbeschreibung
Nennstrom Ausgang MM2 max 2 A 3.2.2 Umgebungsbedingungen Temperatur im Betrieb 0 ... +50 °C Temperatur bei Transport/Lagerung –25 ... +50 °C relative Luftfeuchtigkeit max 95 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 6-20 83310601 1/2022-02 Ber... -
Seite 7: Abmessungen
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 3 Produktbeschreibung 3.2.3 Abmessungen 181 mm 223 mm 1 Gerätesicherung intern (T6,3H, IEC 127-2/5) 7-20 83310601 1/2022-02 Ber... -
Seite 8: Montage
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 4 Montage 4 Montage Erweiterungsmodul an der Wand montieren Schaden an Platine durch elektrostatische Entladung (ESD) Platine kann durch Berührung beschädigt werden. Leiterplatte und deren Bauteile nicht berühren. HINWEIS Gehäusedeckel öffnen [Kap. 5.1.1]. Schraube 1 an der Wand montieren. - Seite 9 Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 4 Montage Erweiterungsmodul auf Hutschiene montieren (optional) Hutschiene (35 mm) montieren. Verriegelung 1 einschieben. Erweiterungsmodul auf Hutschiene einrasten. 9-20 83310601 1/2022-02 Ber...
-
Seite 10: Installation
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 5 Installation 5 Installation 5.1 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. Gegen unerwartetes Wiedereinschalten sichern. GEFAHR Schaden an Platine durch elektrostatische Entladung (ESD) Platine kann durch Berührung beschädigt werden. -
Seite 11: Erweiterungsmodul Anschließen
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 5 Installation 5.1.2 Erweiterungsmodul anschließen Leitungsdurchführungen an der entsprechenden Stelle ausbrechen. Stecker ausstecken und Leitungen nach Anschlussplan anschließen [Kap. 5.1.4]. Stecker einstecken und Leitungen mit Schraubklemmen sichern. Schrauben der nicht belegten Stecker im 230V-Bereich festdrehen, damit eine ausreichende Luft- und Kriechstrecke gegen Spannungsüberschlag gewährleis-... -
Seite 12: Erweiterungsmodul Am Innengerät (Hydraulikeinheit) Oder Brennwertkessel Anschließen
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 5 Installation 5.1.3 Erweiterungsmodul am Innengerät (Hydraulikeinheit) oder Brennwertkessel anschließen Spannungsversorgung Das Erweiterungsmodul muss über eine externe Spannungsversorgung mit einer allpoligen Trennvorrichtung angeschlossen werden (EN 60335-1). Bus-Anschluss Das Erweiterungsmodul muss über den Bus mit dem Innengerät (Hydraulikeinheit) der Wärmepumpe oder dem Brennwertkessel verbunden werden. -
Seite 13: Anschlussschema
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 5 Installation Anschlussschema Anschlussplan Wärmepumpe Innengerät (Hydraulikeinheit) oder Schaltplan Brenn- wertkessel beachten. Spannungsversorgung anschließen. Bus-Leitung anschließen. L N PE 230V EM-BUS PWM2 RJ11 RJ11 9 8 7 6 1 2 N 1 M NC 1 Spannungsversorgung 2 Bus-Leitung RJ11 4-adrig, geschirmt (Zubehör) -
Seite 14: Anschlussplan
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 5 Installation 5.1.4 Anschlussplan EM-HK 9 8 7 6 230V PWM2 EM-BUS RJ11 RJ11 1 2 N 1 M NC max 16A N PE L N PE B6.2 WWP / WTC EM-HK Stecker Farbe Anschluss Beschreibung 230V ↑... -
Seite 15: Bedienung
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die LEDs in der Lichtleiste 1 zeigen den Status vom Erweiterungsmodul oder vom entsprechenden Ausgang an. Anzeige Beschreibung keine Spannungsversorgung grün Betrieb fehlerfrei rot blinkend Fehler oder Warnung grün Systemgerät kommuniziert mit Erweiterungsmodul grün... -
Seite 16: Notizen
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 7 Notizen 7 Notizen 16-20 83310601 1/2022-02 Ber... - Seite 17 Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 7 Notizen 17-20 83310601 1/2022-02 Ber...
- Seite 18 Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 7 Notizen 18-20 83310601 1/2022-02 Ber...
-
Seite 19: Stichwortverzeichnis
Montage- und Betriebsanleitung Erweiterungsmodul EM-HK 8 Stichwortverzeichnis 8 Stichwortverzeichnis Sicherung ................ 6, 7 Spannungsversorgung .......... 6, 12 Abmessungen................ 7 Adressschalter.............. 12 Anschlussschema............... 13 Anzeige.................. 15 Temperatur ................ 6 Aufstellhöhe................ 6 Transport................. 6 Aufstellraum................ 5 Trennvorrichtung .............. 12 Ausgang M2................ 6 Typenschlüssel .............. 6 Ausgang MM2 ............... 6 Umgebungsbedingungen ........... - Seite 20 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert- systeme für Gas bis 800 kW Die millionenfach bewährten Kompaktbrenner...
