Abus TVAC50030 Kurzanleitung
Verwandte Anleitungen für Abus TVAC50030
Inhaltszusammenfassung für Abus TVAC50030

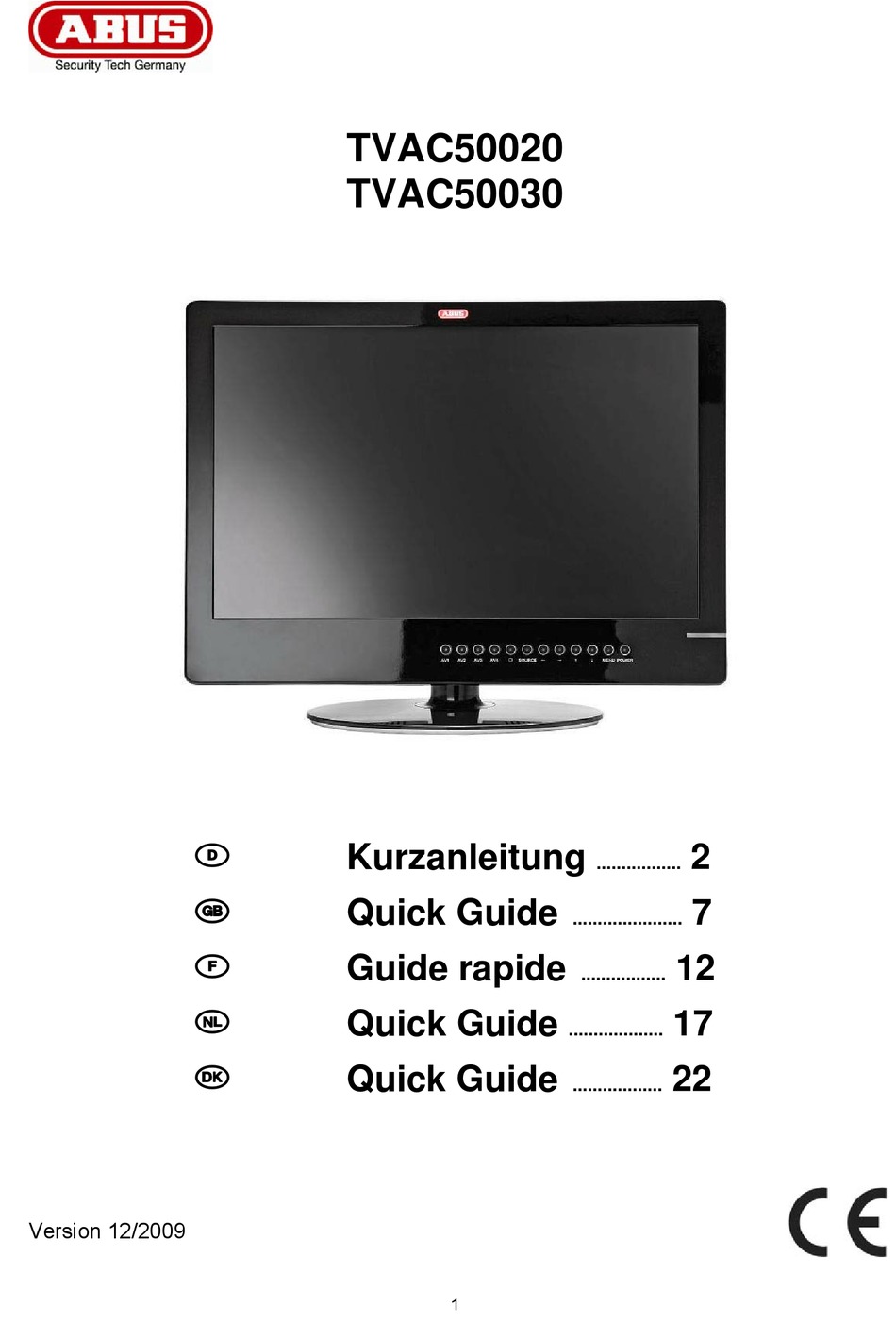

- Seite 1 Deutsch TVAC50020 TVAC50030 Kurzanleitung ....Quick Guide ...... Guide rapide ....Quick Guide ....Quick Guide ....Version 12/2009...
-
Seite 2: Hinweise Vor Der Installation
Deutsch 1. Hinweise vor der Installation Entfernen Sie die Spannungsversorgung des Halten Sie den Monitor von Wasser fern. Kommt Monitors, wenn Sie eine Überhitzung oder der Monitor mit Feuchtigkeit in Verbindung, so Rauchentwicklung feststellen! entfernen Sie sofort das Netzkabel! Kontaktieren Sie in diesem Fall Ihren Fachhändler! Kontaktieren Sie in diesem Fall Ihren Fachhändler! Führen Sie keine Gegenstände in den Monitor ein Platzieren Sie den Monitor nie in der Nähe von... -
Seite 3: Beschreibung Der Anschlüsse
Deutsch 2. Lieferumfang Monitor Netzteil VGA-Kabel Anleitung auf CD HDMI-Kabel HDMI-DVI Kabel 3. Beschreibung der Anschlüsse Video- Video- Video- Video- Eingang 2 Eingang 4 Eingang 1 Eingang 3 HDMI- Spannungs- Eingang Versorgung Video- Video- Video- Video- Alarm- Audio- VGA- Ausgang 4 Ausgang 1 Ausgang 2 Ausgang 3... -
Seite 4: Anschluss Des Monitors
Deutsch 4. Anschluss des Monitors 4.1 Verbinden Sie den Monitor mit einem PC oder einem Rekorder via VGA. Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder. 4.2 Verbinden Sie den Monitor mit einem PC oder Rekorder via HDMI Verwenden Sie ein HDMI-Kabel zum Anschluss des Monitors an einen PC oder einen Rekorder. - Seite 5 Deutsch 4.4 Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder Sie haben die Möglichkeit bis zu vier Kameras oder Rekorder anzuschließen. Verwenden Sie für die Verbindung ein Koaxialkabel mit BNC-Steckern (männlich). Verbinden Sie einen der Video-Eingänge des Monitors mit dem Video-Ausgang einer Kamera oder dem Monitorausgang eines Rekorders.
- Seite 6 Deutsch 5. Tastenerklärung Taste Beschreibung Vollbildanzeigemodus des ausgewählten Composite-Videosignaleingangs AV1 – AV4 Ein Aufleuchten der jeweiligen Taste signalisiert einen Alarm. Änderung der Mehrfachansicht, nur möglich für die Composite- □ Videosignaleingänge Auswahl der verschiedenen Eingangssignale: • HDMI (digitaler Signaleingang) SOURCE • VGA (PC- oder DVR-Signaleingang) •...
- Seite 28 We reserve the right to change the technical or physical specifications. F Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
