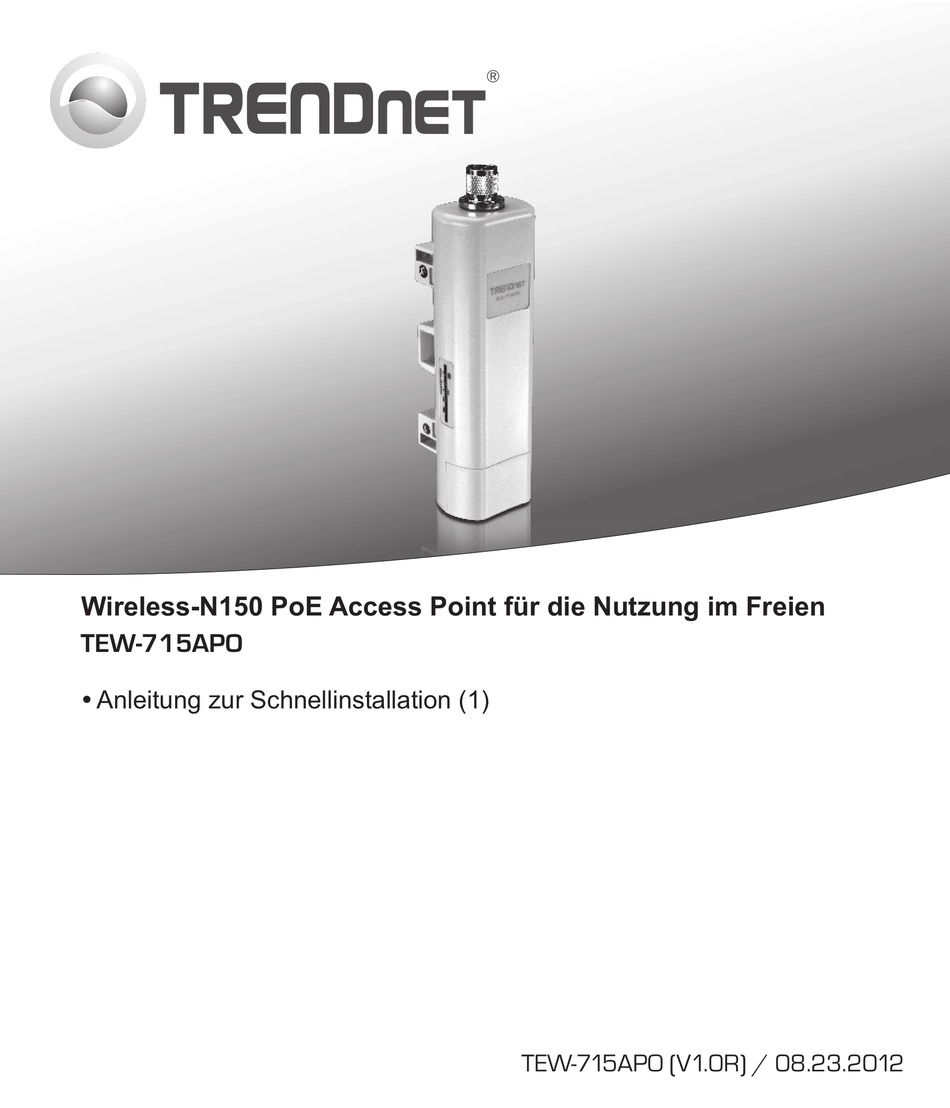

- Seite 1 Wireless-N150 PoE Access Point für die Nutzung im Freien TEW-715APO Anleitung zur Schnellinstallation (1) TEW-715APO (V1.0R) / 08.23.2012...
-
Seite 2: Bevor Sie Anfangen
2 x RJ-45-Netzwerkkabel Stromkabel Mastmontagering Erdungskabel Hinweis: Der TEW-715APO unterstützt IEEE 802.3af nicht. Sie müssen den proprietären Power over Ethernet-Injektor einsetzten, der mit dem TEW-715APO mitgeliefert wird. 2. Konfiguration der Hardware Hinweis: 1. Die standardmäßige IP-Adresse des TEW-715APO lautet 192.168.10.100. Um den TEW-715APO konfigurieren zu können, muss die IP-Adresse Ihres Netzwerk-Adapters im... - Seite 3 Phase 1: Konfiguration Hinweis: 1. Die ursprüngliche Konfiguration sollte in einer Testumgebung durchgeführt werden, in der zwei TEW-715APO im Abstand von etwa 5 Metern voneinander aufgestellt werden. 2. Konfigurieren und verbinden Sie die Geräte, bevor Sie sie fest montieren. TEW-715APO...
- Seite 4 1. Notieren Sie sich die MAC-Adressen der 8. Weisen Sie dem Netzwerkadapter Ihres beiden TEW-715APO. Sie finden sie auf der Computers eine statische IP-Adresse im Rückseite der Geräte. Subnetz 192.168.10.x (z.B. 192.168.10.25) und die Subnetzmaske 255.255.255.0 zu. 9. Öffnen Sie Ihren Webbrowser, geben Sie die IP-Adresse des Access Points in die Adressleiste ein und drücken Sie auf die...
- Seite 5 22. Klicken Sie auf System und dann auf Network Settings (Netzwerkeinstellungen). 16. Klicken Sie bei “WDS Separation” auf Enabled (Aktiviert). 17. Geben Sie die MAC-Adresse des 23. Markieren Sie Use Fixed IP Address (feste TEW-715APO ein, zu dem Sie die IP-Adresse verwenden). Verbindung aufnehmen.
- Seite 6 Hinweis: 1. Trennen Sie den zweiten TEW-715APO nicht von Ihrem Computer. 2. Verbinden Sie den ersten TEW-715APO mit einem LAN-Port eines Routers in Ihrem Netzwerk. 3. Führen Sie die Eingabeaufforderung des Computers aus und pingen Sie die zugewiesene IP-Adresse des ersten TEW-715APO von Ihrem Computer aus an.
- Seite 7 3. Installation der Hardware Punkt-zu-Punkt-Verbindung (WDS-Brücke) TEW-715APO #1 TEW-715APO #2 Internet Modem Router Gebäude 1 Gebäude 2...
-
Seite 8: Anschließen Des Erdungskabels
1. Beachten Sie das obige Diagramm. 2. Befestigen Sie die TEW-715APO an den vorgesehenen Standorten. Weitere Informationen finden Sie im Abschnitt “Anbringung des TEW-715APO an einem Mast”. 3. Verbinden Sie die TEW-715APO mit ihrem jeweiligen Netzwerk. 4. Kontrollieren Sie, dass die TEW-715APO aufeinander ausgerichtet sind. -
Seite 9: Anbringung Des Tew-715Apo An Einem Mast
1. Drehen Sie die Schraube am Mastmontagering entgegen dem Uhrzeigersinn. 4. Drehen Sie die Schraube im Uhrzeigersinn, bis der TEW-715APO fest am Mast ansitzt. 2. Stecken Sie den Mastmontagering durch das Mittelteil des TEW-715APO. Ihr drahtloser Access Point für die Nutzung im Freien ist jetzt vollständig installiert. - Seite 10 Public License ("GPL") or GNU Lesser General Public License ("LGPL"). These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers. TRENDnet does not provide technical support for these codes. The details of the GNU GPL and LGPL are included in the product CD-ROM. Please also go to (http://www.gnu.org/licenses/gpl.txt) or (http://www.gnu.org/licenses/lgpl.txt) for specific terms of each license.
