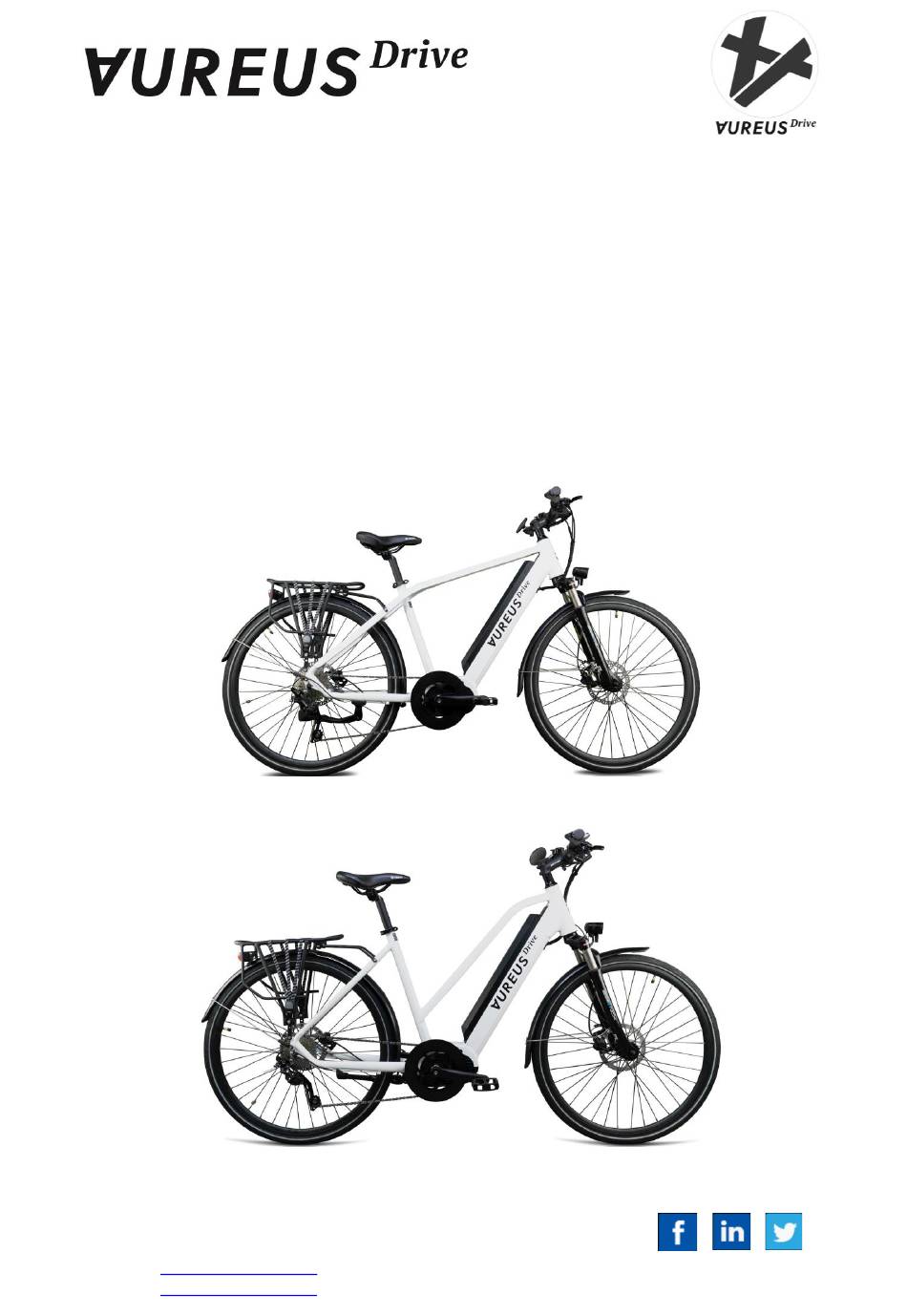

- Seite 1 Bedienungsanleitung / Mode d'emploi AureusDrive Classic45/25 und Comfort45/25 E-Bike Vélo électrique AureusDrive Classic45/25 et Comfort45/25 Adresse: Rothenring3a, 6015 Luzern Email: info@aureusdrive.ch Internet: www.aureusdrive.ch...
-
Seite 2: Inhaltsverzeichnis
1 Inhalt Einleitung..............................3 Wichtige Hinweise ..........................4 Allgemeine Ansicht des Comfort und Classic ..................5 Das Cockpit mit integriertem Display (klein) ................5 Integrierte Bedieneinheit und Display (klein) ................6 Das Cockpit mit integriertem Display (gross)................7 Integrierte Bedieneinheit des Displays (gross) ................ 7 Ansicht des Displays (gross) ....................... -
Seite 3: Einleitung
2 Einleitung Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein AureusDrive E-Bike entschieden haben. Sie werden mit diesem eleganten, stilvollen, schnellen, schönen und robustem 25 km/h oder 45 km/h E-Bike viel Freude und Fahrvergnügen haben! Pedelec steht für Pedal Electric Cycle und bedeutet, dass der Fahrer beim Treten bis zu einer Geschwindigkeit von 25 km/h eine zusätzliche elektrische Tretunterstützung erhält. -
Seite 4: Wichtige Hinweise
3 Wichtige Hinweise • Beim Starten des E-Bikes wird der Drehmomentsensor initialisiert. Die Füsse dürfen während des Startbildschirms nicht auf die Pedale drücken. • Das E-Bike darf erst in Betrieb genommen werden, wenn das Ladegerät nicht mehr verbunden ist. • Aufladen nur in trockenen Räumen •... -
Seite 5: Allgemeine Ansicht Des Comfort Und Classic
4 Allgemeine Ansicht des Comfort und Classic Classic Comfort 4.1 Das Cockpit mit integriertem Display (klein) Bremshebel Bedieneinheit Display klein Glocke Schalthebel Adresse: Rothenring3a, 6015 Luzern Email: info@aureusdrive.ch Internet: www.aureusdrive.ch... -
Seite 6: Integrierte Bedieneinheit Und Display (Klein)
4.2 Integrierte Bedieneinheit und Display (klein) Unterstützungsstufe erhöhen Schiebeunterstützung bis 6 km/h: 2 Sekunden drücken, danach beim Loslassen stoppt die Unterstützung An des E-Bikes: 1 Sekunde drücken Aus des E-Bikes: 5 Sekunden drücken Wechseln Anzeige Gesamtkilometer (ODO) und Tageskilometer (TRIP) Tageskilometer Reset: Unter TRIP 3 Sekunden drücken Unterstützungsstufe verringern, kurz drücken Licht an/aus: 2 Sekunden drücken... -
Seite 7: Das Cockpit Mit Integriertem Display (Gross)
4.3 Das Cockpit mit integriertem Display (gross) Bremshebel Bedieneinheit Display gross Glocke Schalthebel 4.4 Integrierte Bedieneinheit des Displays (gross) Unterstützungsstufe erhöhen Unterstützungsstufe verringern An/Aus des E-Bikes Wechseln der Info auf dem Display Licht An Die gleichen Knöpfe und Funktionen besitzt auch das Display Adresse: Rothenring3a, 6015 Luzern Email:... -
Seite 8: Ansicht Des Displays (Gross)
4.5 Ansicht des Displays (gross) Anzeige der aktuellen Fehleranzeige Unterstützungsstufe Batteriekapazität Anzeige Licht an Anzeige Geschwindigkeitsanzeige Weitere Infos (gefahrene Kilometer, Durchschnittsgeschwindigkeit, Tageskilometer, Zeitdauer) 4.5.1 Ein- und Ausschalten des Tretuntersützungssystems Durch drücken des Startknopfes wird das AureusDrive E-Bike System gestartet. Sie können den Startknopf auf dem Display oder an der Bedieneinheit drücken. -
Seite 9: Auswahl Des Tretunterstützungsmodus
4.5.2 Auswahl des Tretunterstützungsmodus An der Bedieneinheit mittels Plustaste die Unterstützungsstufe erhöht werden. Mit der Minustaste kann die Unterstützungsstufe dementsprechend verringert werden. Es stehen 5 verschiedene Unterstützungsstufen zur Verfügung: Turbo 100% (volle Unterstützungsleistung des Motors – bis 500 • Watt) Speed 75% Unterstützungsleistung des Motors –... -
Seite 10: Anzeige Des Ladezustandes Der Batterie
Grosses Display: Durch Drücken des Informationsknopfes während 2 Sekunden können die Zähler (TRIP, AVG und Time) auf null zurückgesetzt werden. 4.5.5 Anzeige des Ladezustandes der Batterie Die Anzeige des Ladezustandes der Batterie ist auf dem Display mit 4 Balken gekennzeichnet. Die Anzeige signalisiert indirekt die vorhandene Spannung der Batterie. -
Seite 11: Batterie
5 Batterie Die Batterie von AureusDrive ist im Rahmen integriert und kann vom E-Bike entfernt werden. Beim Entfernen der Batterie, drehen Sie den Schlüssel gegen den Uhrzeigersinn und drücken Sie am oberen Ende die Batterie seitlich zum Schloss weg. Beim Anbringen der Batterie, hängen Sie zuerst den unteren Teil der Batterie im Rahmen ein und drücken Sie dann den oberen Teil an. -
Seite 12: Technologie Reichweite
5.1 Technologie Reichweite Die Batterie des AureusDrive E-Bike besitzt eine Kapazität von 556Wh oder je nach Ausführung 672Wh. Die Reichweite des Akkus hängt dabei von verschiedensten Einflüssen wie Steigung, Gewicht des Fahrers, Umgebungstemperatur, Unterstützungsstufe und Trittfrequenz sowie des Reifendrucks ab. Unsere Tests zeigten folgende durchschnittliche Reichweiten in Abhängigkeit der Unterstützungsstufen beim 672Wh Akku und 45 km/h Ausführung (siehe Grafik). -
Seite 13: Ladegerät
6 Ladegerät Das Ladegerät lädt mit 3A und 54.6 V. Eine Vollladung dauert 4 bis 5 Stunden. • Das Ladegerät darf während dem Ladeprozess nicht auf brennbare Unterlagen gestellt werden 7 Reinigung des E-Bikes Wird dein AureusDrive E-Bike bei einer Ausfahrt mal schmutzig, muss es früher oder später geputzt werden. -
Seite 14: Überblick
9 Überblick Beschreibung: Die Scheibenbremsen Die Bedienung / Display Der Elektromotor Die zuverlässigen Eine einfache 500 Watt unterstützen Dich hydraulischen, qualitativ Druckbedienung ermöglicht bei der Beschleunigung oder hochstehenden direkt am Lenker das bei der Anfahrt am Berg. Der Scheibenbremsen der Marke Einschalten der Lichter, die Motor besitzt ein Tektro haben sich bei E-Bikes... - Seite 15 Technische Daten: Rahmen Aluminium geschweisst Rahmenfarbe Weiss, schwarz und Sonderserien Rahmengrösse S oder M Bereifung CST 700x35C (28 Zoll) Gewicht (inkl. Batterie) 27 kg Zulässiges Gewicht (inkl. E-Bike) 130 kg Elektromotor 500 Watt Tongsheng TSDZ 10 Mittelmotor AureusDrive optimiert Sensorik Drehmoment- und Drehzahlsensor Display LCD-Display...
