OHLE 010 Bedienungsanleitung
Thermostat-sender mit masterfunktion, unterputz
Inhaltszusammenfassung für OHLE 010

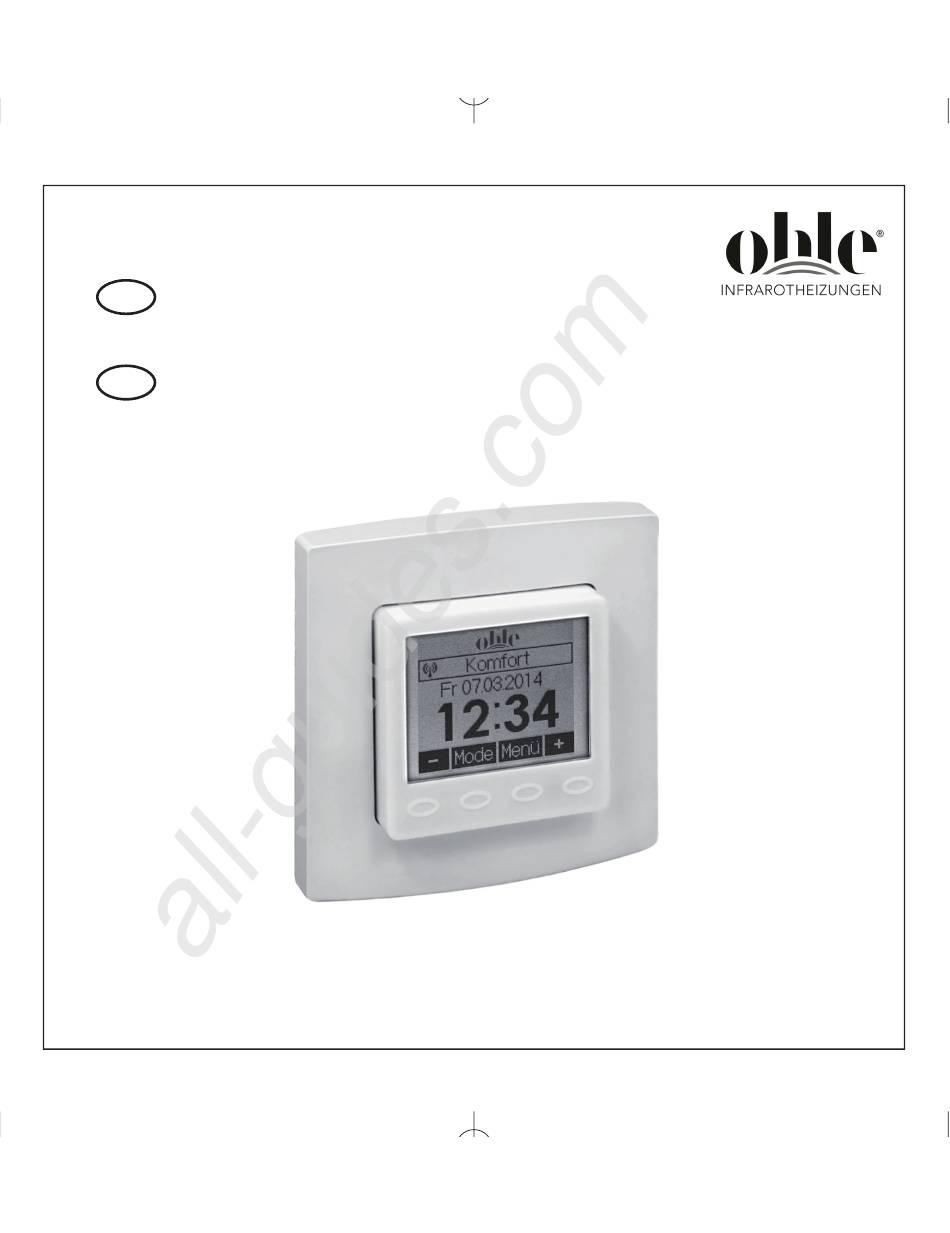

- Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung Thermostat-Sender mit Masterfunktion, Unterputz Operating Instructions for thermostat transmitter with master function, flush-mounted Funktionstyp 010 Function type 010 Stand 04.2018 (16/016)
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Übersicht Bedienungsanleitung Sicherheitshinweis ..........03 Anwendung . -
Seite 3: Sicherheitshinweis
All manuals and user guides at all-guides.com 1. Sicherheitshinweis Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden Schaltbild auf dem Gehäuse oder in der Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Bestimmungen entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. -
Seite 4: Regelbetrieb
All manuals and user guides at all-guides.com 4. Regelbetrieb temporäre Solltemperatureinstellung siehe 4.1 Auswahl der Betriebsart siehe 4.2 Hauptmenü siehe 5. temporäre Solltemperatureinstellung siehe 4.1 4.1 Temporäre Solltemperatureinstellung Solltemperatur – 0,5K Übernahme der Werte / Rückkehr zum Regelbetrieb Solltemperatur + 0,5 K Nach ca. -
Seite 5: Auswahl Der Betriebsart / Frostschutz
All manuals and user guides at all-guides.com 4.2 Auswahl der Betriebsart / Frostschutz Eine Betätigung der Tastfläche führt zu einem Wechsel der Betriebsart in der dargestellten Reihenfolge: – Automatik (automatische Regelung nach eingestelltem Tagesprogramm siehe 5.4 / 5.5) – Komfort (dauerhafte Regelung auf Komfort-Temperatur – siehe 5.4) –... -
Seite 6: Hauptmenü
All manuals and user guides at all-guides.com 5. Hauptmenü Untermenü Untermenü Untermenü Untermenü Untermenü Party Urlaub Uhrzeit Datum Temperatur siehe 5.1 siehe 5.2 siehe 5.3 siehe 5.3 siehe 5.4 Das Hauptmenü wird mit Taste beendet. -
Seite 7: Information
All manuals and user guides at all-guides.com 5. Hauptmenü Untermenü Untermenü Untermenü Aufruf Tagesprogramm Tagesprogramm Information Einstellungen Expertenmenü Heizen Kühlen siehe 5.6 siehe 5.7 siehe 6 siehe 5.5 siehe 5.5 Ist der Regler als Heizen/Kühlen-Regler konfiguriert (siehe 6.2), können separate Tagesprogramme für den Heizbetrieb und Kühlbetrieb erstellt werden. -
Seite 8: Untermenü Party
All manuals and user guides at all-guides.com 5.1 Untermenü Party Partydauer – 15 Minuten Abbruch der Eingabe / Rückkehr ins Hauptmenü Hauptmenü siehe 5. Partydauer + 15 Minuten Mit Betätigung der Tastfläche wird die Partyfunktion gestartet. Bei Erreichen der einge- gebenen Zeit erfolgt automatisch ein Wechsel in die vorherige Betriebsart. -
Seite 9: Einstellen Der Uhrzeit / Des Datums
All manuals and user guides at all-guides.com 5.3 Einstellen der Uhrzeit / des Datums Stunde - 1 Abbruch der Eingabe / Rückkehr ins Hauptmenü Wechsel zur Eingabe Minute Stunde + 1 Die Eingabe der Minuten erfolgt analog zur Eingabe der Stunden. Wurde die Einstellung der Minuten geändert, erfolgt mit Betätigung der Taste die Übernahme der Werte sowie die Rückkehr ins Hauptmenü. -
Seite 10: Eingabe Der Tagesprogramme Auswahl Des Wochentages
All manuals and user guides at all-guides.com ECO-Temperaturdifferenz - 1K Abbruch der Eingabe / Rückkehr ins Hauptmenü Übernahme des Wertes ECO-Temperaturdifferenz + 1K Die Eingabe der ECO-Temperaturen erfolgt analog zur Eingabe der Komforttemperatur, jedoch werden die ECO-Temperaturen als Differenz zur Komforttemperatur angegeben. Für den Heiz- betrieb ist eine Absenkung um 1K …... -
Seite 11: Eingabe Der Tagesprogramme Auswahl Der Komfort
All manuals and user guides at all-guides.com 5.5 Eingabe der Tagesprogramme Auswahl der Komfort- ( ) bzw. ECO-Zeiten ( _ ) Position + / – 15 Minuten Beenden der Eingabe. Wurden keine Änderungen vorgenommen erfolgt eine Rückkehr zur Auswahl des Wochentags, sonst Wechsel zur Bestätigung der Eingaben Wechsel zwischen Komfort- und ECO-Zeiten Werkseinstellung Komfortzeiten „Heizen“:... -
Seite 12: Eingabe Der Tagesprogramme Übernahme Der Eingabe Für Andere Wochentage
All manuals and user guides at all-guides.com 5.5 Eingabe der Tagesprogramme Übernahme der Eingabe für andere Wochentage Auswahl vor / zurück Keine Übernahme der Eingabe, Rückkehr zur Auswahl des Wochentages Übernahme der Eingabe für den (die) ausgewählten Wochentag(e). 5.6 Information Anzeige QR-Code: Wenn diese Funktion vorhanden ist, können über die im QR-Code kodierte Internetadresse weitere Informationen zu diesem... -
Seite 13: Tastensperre
All manuals and user guides at all-guides.com 5.7 Einstellungen Folgende Funktionen sind verfügbar: 5.7.1.Tastensperre Die Tastensperre wird ca. 2 Minuten nach der letzten Berührung einer Tastfläche aktiv und das Schlüsselsymbol wird im Display angezeigt. Um die Tastflächen wieder zu aktivieren, muss eine beliebige Tastfläche ca.10 Sekunden lang berührt werden. -
Seite 14: An- Und Abmelden
All manuals and user guides at all-guides.com 5.7.6 Anzeigeinhalt Es kann zwischen folgenden Anzeigeinhalten gewählt werden: 1. Zeit 2. Temperaturen 3. Zeit & Temperaturen im Wechsel Werkseinstellung: Zeit & Temperaturen im Wechsel 5.7.7 An- und Abmelden 1. Mit der Anlernfunktion wird ein Funk-Raumtemperaturfühler (Sender) dem jeweiligen Funk- Temperaturregler (Empfänger) zugeordnet. -
Seite 15: Wichtung Zwischen Internen Und Externen Sensor
All manuals and user guides at all-guides.com 6. Expertenmenü Das Expertenmenü wird im Hauptmenü unter Punkt „Einstellungen” (siehe 5.) durch eine ca. 10 Sekunden lange Betätigung der rechten Tastfläche aufgerufen. Achtung! In diesem Menü werden Regelungseinstellungen vorgenommen, die nur durch eine quali- fizierte Heizungs- oder Elektrofachkraft durchgeführt werden dürfen. -
Seite 16: Montage/Anschluss
All manuals and user guides at all-guides.com 7. Montage/Anschluss Der Regler ist zur Montage in die Unterputzdose bestimmt und darf nicht direkt Wärme- oder Kältequellen ausgesetzt werden. Es ist darauf zu achten, dass der Regler auch rückseitig keiner Fremderwärmung oder -kühlung, z.B. bei Hohlwänden durch Zugluft oder Steigleitungen, ausgesetzt wird. -
Seite 17: Anschluss- Und Maßzeichnung
All manuals and user guides at all-guides.com 9. Anschluss- und Maßzeichnung... - Seite 18 All manuals and user guides at all-guides.com Wichtiger Hinweis! Die Einzeladern der Netzspannungsversorgung und der Sensorleitungen sind durch Setzen je eines Kabelbinders gegen Verlagerung zu sichern. Hierbei ist auf einen möglichst kurzen Abstand, maxi- mal jedoch 15 mm, zwischen Kabelbinder und Netzanschluss bzw. Sensorklemmen zu achten. Klemme Netzanschluss Klemme Sensor SELV...
-
Seite 19: Technische Daten
Montage / Befestigung: in Unterputzdose, in nahezu alle Schalterprogramme adaptierbar Energieeffizienzklasse: I = 1% (EU 811/2013) Hiermit erklärt OHLE GmbH & Co. KG, dass der Funkanlagentyp „Thermostat-Sender mit Masterfunktion, Unterputz“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... -
Seite 20: Sensorkennlinien
Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt. Nur insoweit werden Eigenschaften zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten. OHLE GmbH & Co. KG - An der Alster 1 - D-20099 Hamburg...
