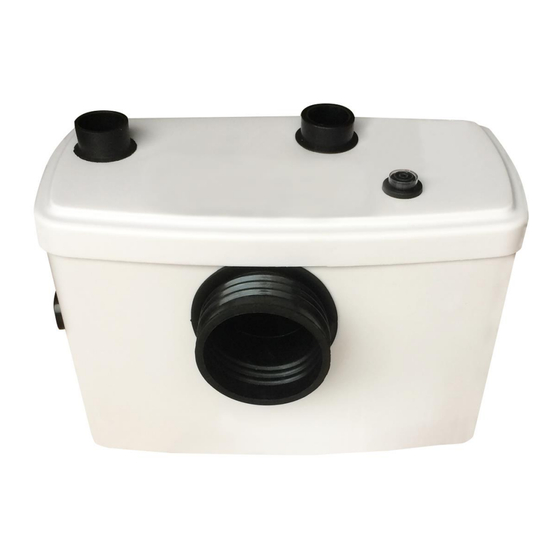

- Seite 1 Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Hebeanlage 600 W AR-HE-HA600 Originalbedienungsanleitung Befolgen Sie alle Sicherheitsvorkehrungen in dieser Bedienungsanleitung, um eine sichere Nutzung zu gewährleisten.
-
Seite 2: Inhaltsverzeichnis
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Vielen Dank für den Kauf unseres Produktes. Bitte lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Produkt zum ersten Mal verwenden. Sollten Sie das Produkt Dritten überlassen, muss diese Bedienungsanleitung mit ausgehändigt werden. Inhaltsverzeichnis Sicherheitshinweise ......................... -
Seite 3: Sicherheitshinweise
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 1. Sicherheitshinweise Allgemeine Sicherheitshinweise • Bei Nichtbeachtung der Betriebsanleitung - insbesondere der Sicherheitshinweise - sowie beim eigenmächtigen Umbau des Geräts oder dem Einbau von Nicht-Originalersatzteilen erlischt automatisch der Gewährleistungsanspruch. Für hieraus resultierende Schäden übernimmt der Hersteller keine Haftung! Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: Versagen wichtiger Funktionen der Anlage... - Seite 4 Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Versagen der Sicherheits- und/oder Überwachungseinrichtungen Beschädigung wichtiger Teile Beschädigung von elektrischen Einrichtungen, Leitungen und Isolationen. Werkzeuge und andere Gegenstände sind nur an dafür vorgesehenen Plätzen aufzubewahren, um eine sichere Bedienung zu gewährleisten. Bei Arbeiten in geschlossenen Räumen muss für eine ausreichende Belüftung gesorgt werden.
-
Seite 5: Einsatzbereich
Dem Benutzerkreis muss ein weiteres WC oberhalb der Rückstaubebene zur Verfügung stehen. An der Abwasser-Hebeanlage darf zusätzlich höchstens ein Handwaschbecken, ein Bidet oder eine Dusche angeschlossen werden. 3. Technische Daten Modell AR-HE-HA600 Leistung 600 W Max. Förderhöhe ca. 7 m Max. -
Seite 6: Lieferumfang
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 4. Lieferumfang 1. Abwasser-Hebeanlage 2. Toilettenzulaufanschluss 3. Netzkabel 4. Rücklaufventile 5. Schelle für Toilettenzulauf 6. Blindstopfen 7. Schellen für 40 mm Zulauf 8. Zulaufleitungsanschluss (z. B. Dusche) 9. Zulaufleitungsanschluss 10. Abgangsleitungsanschluss 11. -
Seite 7: Teileliste
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 5. Teileliste 1. Druckschalter 2. Behälterdeckel 3. Prüfventil 4. Gummi-Abflussrohr 5. Druckring 35-51 mm 6. Motor 7. Nylon-Kabelverschraubung 8. Gummi-Kabelverschraubung 9. Unterlegscheibe 10. Schlauchschelle 90-110 mm 11. Rohrdeckel 100 mm 12. Behälter 13. -
Seite 8: Funktionsprinzip
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 6. Funktionsprinzip • Die Hebeanlage besteht aus einem Behälter, der das anfallende Abwasser auffängt und einer elektrischen Pumpe, die automatisch über einen Druckschalter gesteuert wird. • Die Förderfunktion wird ausgelöst, wenn die Spülung getätigt wird, genau wie bei einer normalen Toilette. -
Seite 9: Installation
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 7. Installation Beachte! • Die Aufstellungsarbeiten sind von qualifiziertem Personal unter Einhaltung der Sicherheitsbestimmungen durchzuführen. • Der Einbau muss frostsicher auf ebenem Untergrund erfolgen. • Nach Norm müssen Abwasserhebeanlagen, welche unter der Rückstauebene des Entwässerungskanals liegen, über eine geeignete Rohrschleife von mind. -
Seite 10: Anschlüsse Waschbecken, Dusche, Waschmaschine, Usw
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Beachte: • Verlegen Sie die Druckleitung stetig steigend (im Idealfall zunächst senkrecht, dann waagerecht) in einer Schleife über das Niveau der Rückstauebene des öffentlichen Abwasserkanals. • Dies verhindert, dass bei einem Ansteigen des Wasserspiegels im Abwasserkanal, z. B. bei starkem Regen, Abwasser durch die Druckleitung in den Behälter der Hebeanlage zurückgedrückt wird. -
Seite 11: Entleeren Von Toiletten
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Hinweis: • Stellen Sie sicher, dass die Luftkammer des Druckschalterrohres kein Leck hat. Wenn das Gerät eingeschaltet ist, sollte der Motor starten. • Bevor Sie diese Schritte durchführen, achten Sie darauf, dass die Öffnung oder das Innere der Druckkammer nicht blockiert sind. -
Seite 12: Entleeren Von Anderen Sanitäreinheiten
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Entleeren von anderen Sanitäreinheiten • Verbinden Sie die Abflussrohre der anderen Sanitäreinheiten an den Einläufen mit Gummiverbindungsstücken und verschrauben Sie diese mit den Schellen. • Bei Abwasser von Dusche und Badewanne stellen Sie sicher, dass das Gefälle des Siphons mindestens 1% (1 cm pro Meter) beträgt und der Einlauf der Hebeanlage mindestens 13 cm tiefer liegt, so dass das Abwasser durch die natürliche Schwerkraft zur Hebeanlage fließt. -
Seite 13: Überprüfung Des Druckschalters
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Überprüfung des Druckschalters • Schließen Sie den Druckmessstutzen im Gummibehälter an, drücken Sie den Fäkalientank nach unten, um Druck im Inneren zu erzeugen und achten Sie darauf, ob Sie ein Klickgeräusch hören. Das Klicken ist das Schalten des Druckschalters, das bedeutet, dass der Motor starten würde. -
Seite 14: Bedienung
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO 9. Bedienung • Die Hebeanlage arbeitet durch den eingebauten Druckschalter selbsttätig. D.h. es werden eingeschwemmte Abwässer/Fäkalien erkannt und abgepumpt. • Mittels der manuellen Handsteuerung Ein-Taster (oben rechts) lässt sich die Pumpe auch manuell zuschalten. -
Seite 15: Restwasser In Der Duschtasse
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO - Netzspannung fehlt bzw. - Steckdose überprüfen, falsch Netzstecker einstecken - Laufrad blockiert - Schalter (10) mehrmals drücken, sonst Deckel entfernen, evtl. vorhandene Fremdkörper in der Pumpe und Der Motor dreht sich nicht im Behälter entfernen, im Wiederholungsfall Behebung durch Fachpersonal... -
Seite 16: Hebeanlage Pumpt Nicht Ab Und Befindet Sich Im Dauerlauf
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO nach dem Entnehmen oder Ausspülen von größeren Festkörpern. Die Hebeanlage lässt sich dann von Hand noch frei drehen, aber sobald man versucht, den Motor zu starten, blockiert sie und brummt nur noch. •... -
Seite 17: Lagerung
Original Bedienungsanleitung – A S Hebeanlage 600 W REBO Lagerung • Produkt sicher auf einem festen Untergrund stellen und gegen Umfallen sichern. • Es ist außerdem darauf zu achten, dass das Gerät in kühlen, trockenen, frostfreien und dunklen Räumen gelagert wird. •... -
