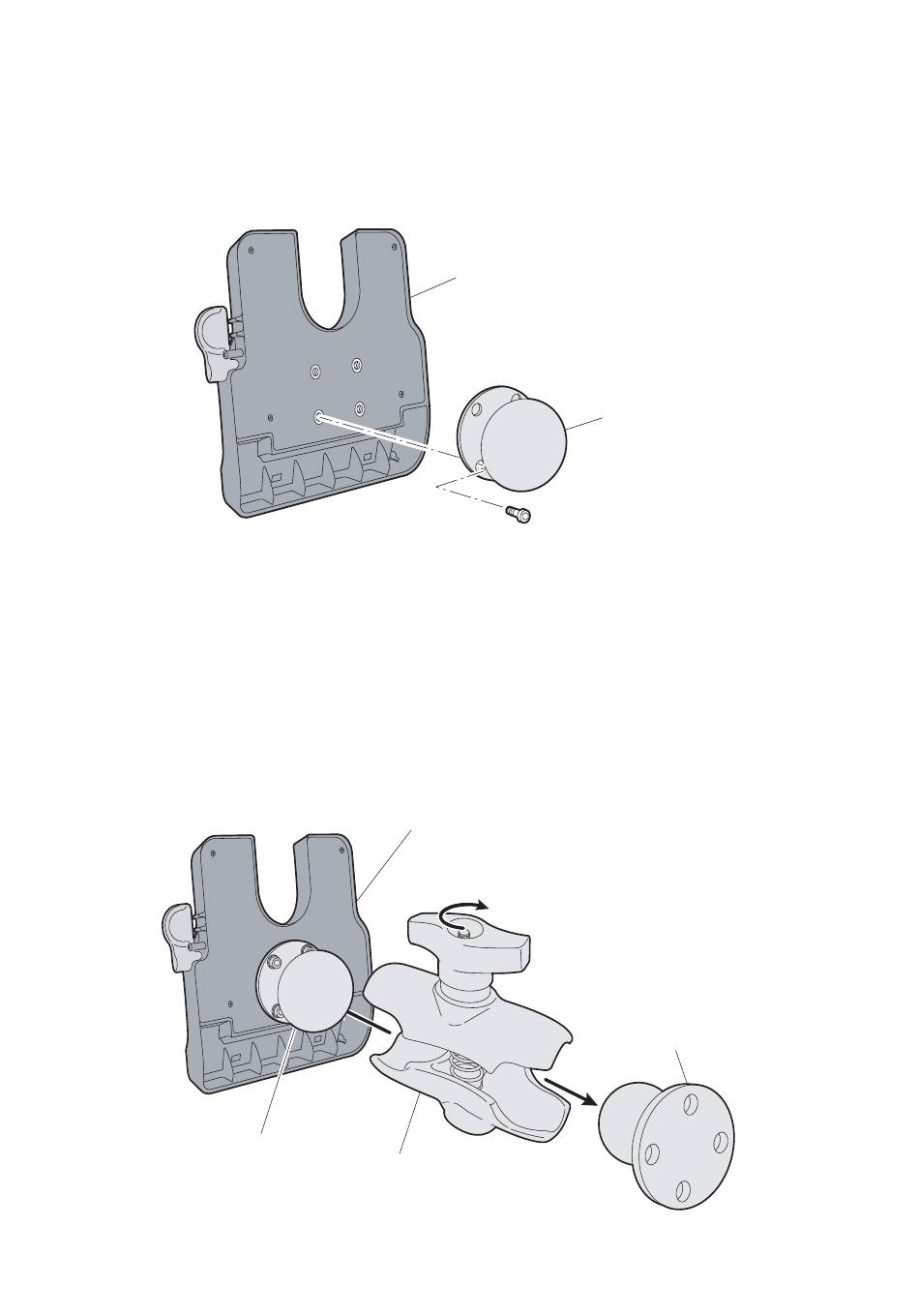

Instalação da base para veículos
1 Fixe o suporte para base RAM à base para veículos usando os
quatro parafusos hexagonais de cabeça abaulada e a chave
hexagonal.
2 Fixe a base para veículos RAM ao veículo usando os quatro
parafusos hexagonais de cabeça chata de ¼" e as quatro porcas.
3 Fixe a base para veículos ao suporte para veículo RAM
posicionando o braço de conexão sobre os dois suportes e
apertando o braço de conexão.
Suporte para
fixação na base
28
Base para
veículos
Parafuso hexagonal (4 posições)
Base para
veículos
Braço de conexão
Suporte
da base
Suporte para
fixação no veículo
