Einstellen Des Stanzarmes Für Den Richtigen Durchmesser; Ein Loch Mit Dem Messer Stanzen; Zeichnen Einer Linie Mit Dem Messer - Lindab SR Cutter 103427 Bedienungsanleitung

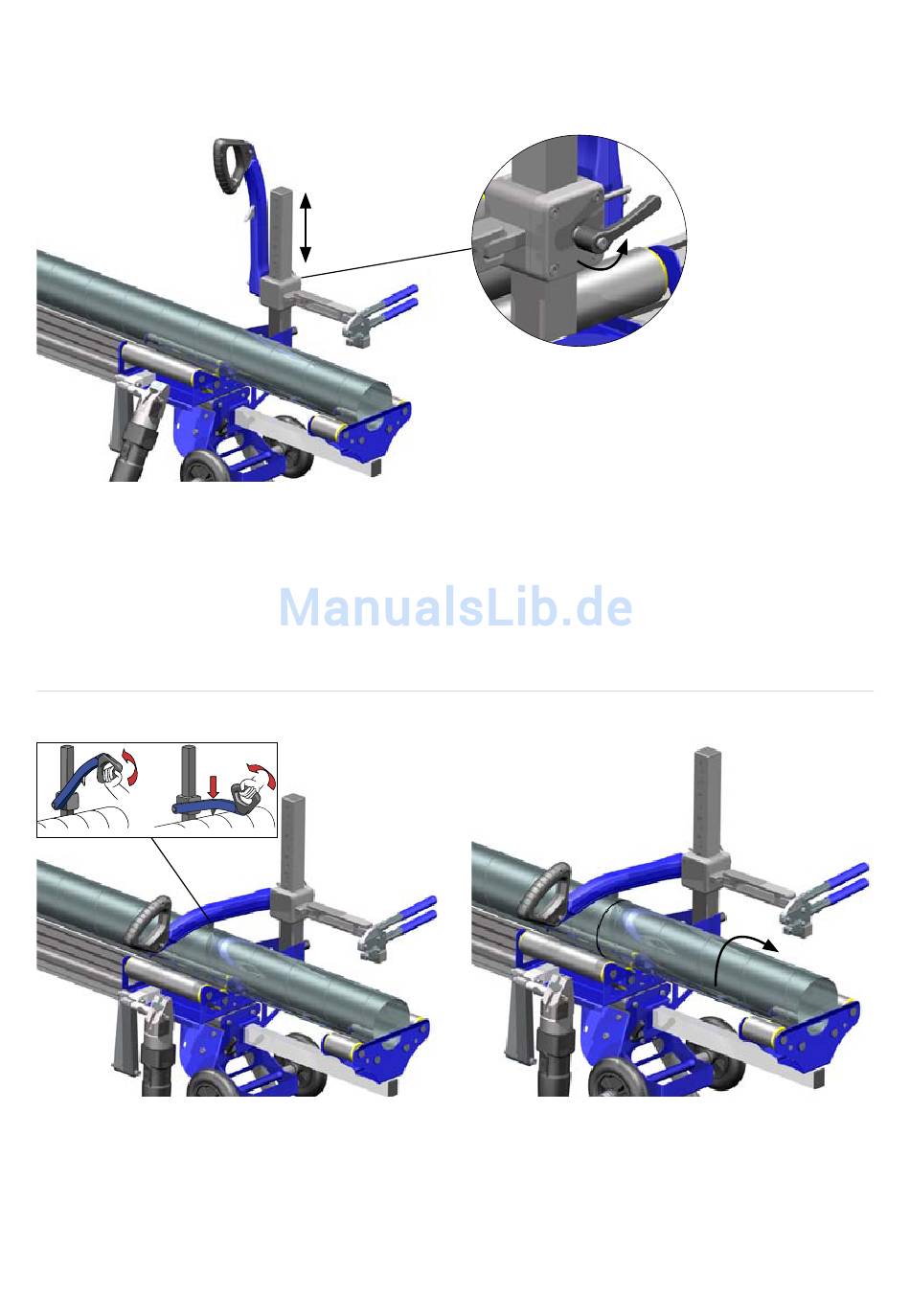

Einstellen des Stanzarmes für den
richtigen Durchmesser
1. Lösen Sie den Feststellgriff am Einstellblock.
2. Schieben Sie den Block, bis dessen Oberkante
die Markierung des Rohrdurchmessers erreicht.
3. Befestigen Sie den Feststellgriff.

Ein Loch mit dem Messer stanzen

1. Während Sie den Arm nach unten bewegen
den Handgriff nach unten drehen, sodass der
Messerschutz eingezogen ist.
2. Drehen Sie das Rohr, sodass das Messer
"vor" der Spiralfalz die Rohrwand berührt.
3. Halten Sie das Rohr mit einer Hand.
4. Pressen Sie den Stanzarm nach unten, bis
das Messer die Rohrwand durchdringt.
8
Zeichnen einer Linie mit dem
Messer
1. Zeichnen Sie eine dünne Linie mit der
Messerspitze um das Rohr herum.
Am einfachsten geht es durch drehen "von
Ihnen weg".
2. Nutzen Sie diese Linie als Führungshilfe für
einen geraden Schnitt.
