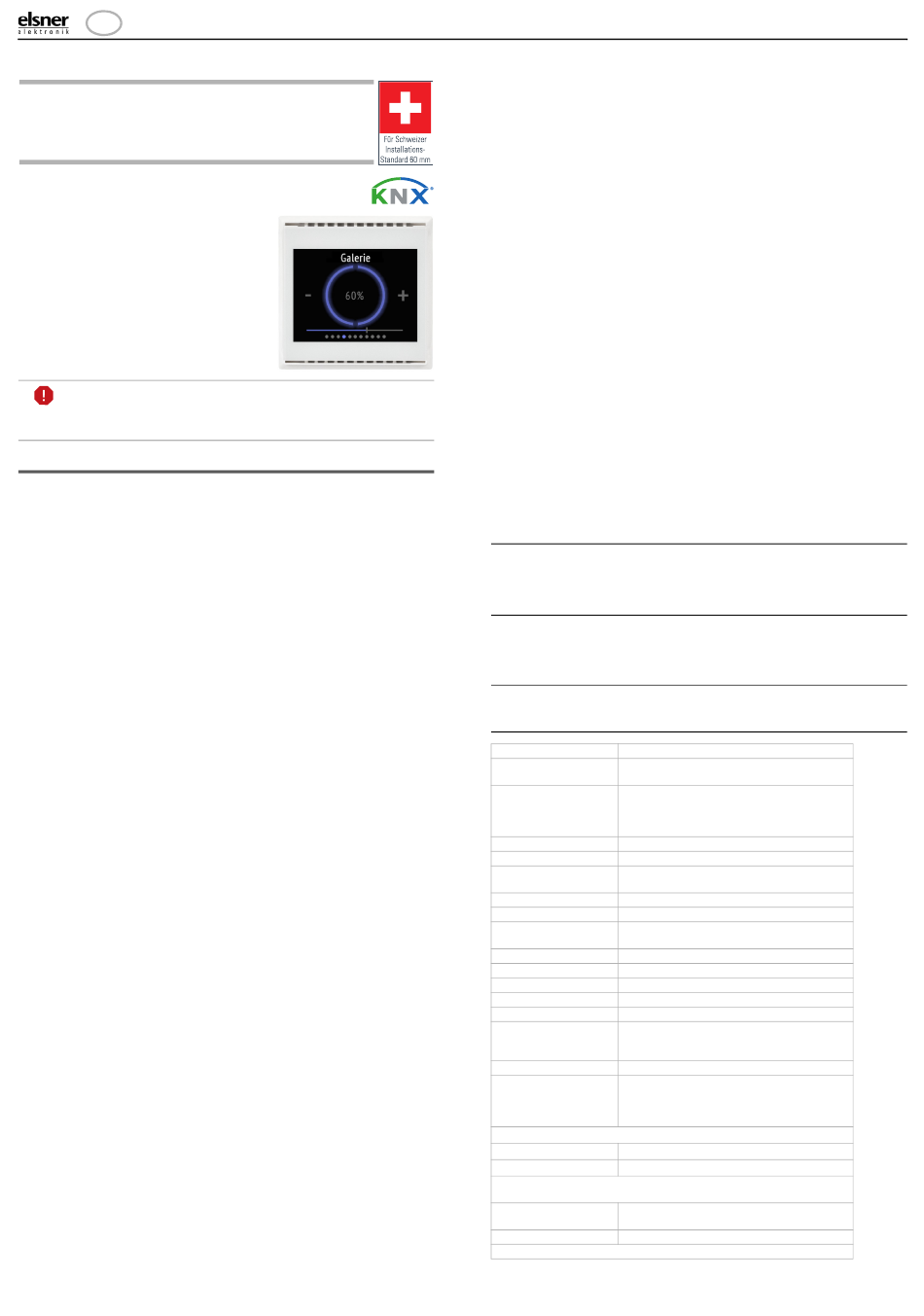

Cala Touch KNX CH
Raum-Controller
Technische Daten und Installationshinweise
Artikelnummern
Cala Touch KNX T CH:
70801 (Reinweiß RAL 9010),
70803 (Tiefschwarz RAL 9005)
Cala Touch KNX TH CH:
70811 (Reinweiß RAL 9010),
70813 (Tiefschwarz RAL 9005)
Cala Touch KNX AQS/TH CH:
70821 (Reinweiß RAL 9010),
70823 (Tiefschwarz RAL 9005)
Dieses Dokument beschreibt die Funktionen ALLER Geräte-
Modelle. Beachten Sie die Hinweise am Kapitelanfang und im Text, die
beschreiben, welche Funktionen bei welchen Modellen zur Verfügung
stehen.
1. Beschreibung
Der Raum-Controller Cala Touch KNX CH für das KNX-Bussystem misst ver-
schiedene Raumklimawerte. Über den Bus kann der Innenraumsensor externe Wer-
te empfangen und mit den eigenen Daten zu Gesamtwerten (Mischwerte, z. B.
Raumdurchschnitt) weiterverarbeiten.
Alle Messwerte können zur Steuerung grenzwertabhängiger Schaltausgänge ver-
wendet werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zu-
stände verknüpfen. Multifunktions-Module verändern Eingangsdaten bei Bedarf
durch Berechnungen, Abfrage einer Bedingung oder Wandlung des Datenpunkt-
typs. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die über Kom-
munikationsobjekte empfangen wurden, vergleichen und ausgeben.
Integrierte PI-Regler steuern je nach Modell eine Lüftung (nach Luftfeuchtigkeit oder
CO -Konzentration) und/oder eine Heizung/Kühlung (nach Temperatur).
2
Cala Touch KNX CH hat ein Touch-Display auf dem je nach individueller Konfigu-
ration verschiedene Anzeige- und Bedienseiten dargestellt werden. Zur Verfügung
steht eine Seite mit Anzeige der aktuellen Messwerte, ein Menübereich zur Einstel-
lung des Geräts und Seiten mit Touch-Bedienelementen für die interne Temperatur-
regelung, für Licht (manuell schalten oder dimmen), für Beschattung oder Fenster
(manuell fahren).
Cala Touch KNX CH wird mit einem Rahmen der im Gebäude verwendeten Schal-
terreihe ergänzt und passt sich so nahtlos in die Innenausstattung ein.
Funktionen aller Modelle:
• Farb-Touch-Display mit verschiedenen Anzeige- und Bedienseiten für
- 1× Anzeige der aktuellen Messwerte
- 1× Busdaten-Anzeige (4 universelle Anzeigeplätze)
- 1× Temperaturregelung (einschließlich Modusumschaltung, Anzeige ob
Heizen/Kühlen aktiv); auch als Nebenstelle zur Bedienung eines anderen
Reglers verwendbar
- 3× Antriebs-Bedienung (Beschattung, Fenster) mit Tasten, Schieberegler,
Positionsanzeige (inkl. Lamellenposition)
- 3× Licht Schalten oder Dimmen (mit Prozentanzeige)
- 1× RGB-Lichtsteuerung
- 1× Licht-Farbtemperatur-Einstellung
- 1× HCL-Steuerung (Anpassung der Licht-Farbtemperatur über verschiedene
einstellbare Zeiträume hinweg)
- 1× Szenen (4 Szenen mit Aufruf, Speicherung, Statusanzeige)
- Wochenzeitschaltuhr mit 8 Zeiträumen
- 2× Infoseite (Anzeige von je 2 Textobjekten)
- Geräteeinstellung
• Bildschirmschoner (Uhr, Uhr/Innentemperatur/Außentemperatur im
Wechsel, Aus) ein- und ausschaltbar
• Tastenton ein- und ausschaltbar
• 4 Eingänge für Binärkontakte oder Temperatursensor T-NTC
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 8 Multifunktions-Module (Berechner) zur Veränderung von Eingangsdaten
durch Berechnungen, durch Abfrage einer Bedingung oder durch Wandlung
des Datenpunkttyps
• 4 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
• Sommerkompensation für Kühlungen. Über eine Kennlinie wird die
Solltemperatur im Raum an die Außentemperatur angepasst und der
minimale und maximale Wert der Solltemperatur festgelegt
Funktionen Cala Touch KNX AQS/TH CH (Nr. 70821, 70823):
• Messung der CO -Konzentration der Luft, der Temperatur und
2
Luftfeuchtigkeit (relativ, absolut), jeweils mit Mischwertberechnung.
Raum-Controller Cala Touch KNX CH • Stand: 10.08.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Raum-Controller Cala Touch KNX CH
•
•
•
•
Funktionen Cala Touch KNX TH CH (Nr. 70811, 70813):
•
•
•
•
•
Funktionen Cala Touch KNX T CH (Nr. 70801, 70803):
•
•
•
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
•
•
•
1.1.1. Benötigtes Zubehör
•
•
1.1.2. Optional bestellbares Zubehör
•
1.2. Technische Daten
Der Anteil von internem Messwert und externem Wert ist prozentual
einstellbar
Bus-Meldung, ob sich die Werte von Temperatur und Luftfeuchtigkeit
innerhalb des Behaglichkeitsfeldes befinden (DIN 1946). Berechnung des
Taupunkts
Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur. Fan Coil-Steuerung für Gebläsekonvektoren
PI-Regler für Lüftung nach Feuchtigkeit und nach CO
Entlüften/Belüften (einstufig) oder Entlüften (ein- oder zweistufig)
Messung der Temperatur und Luftfeuchtigkeit (relativ, absolut), jeweils
mit Mischwertberechnung. Der Anteil von internem Messwert und
externem Wert ist prozentual einstellbar
Bus-Meldung, ob sich die Werte von Temperatur und Luftfeuchtigkeit
innerhalb des Behaglichkeitsfeldes befinden (DIN 1946). Berechnung des
Taupunkts
Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur. Fan Coil-Steuerung für Gebläsekonvektoren
PI-Regler für Lüftung nach Feuchtigkeit: Entlüften/Belüften (einstufig) oder
Entlüften (ein- oder zweistufig)
Messung der Temperatur mit Mischwertberechnung. Der Anteil von
internem Messwert und externem Wert ist prozentual einstellbar
Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur. Fan Coil-Steuerung für Gebläsekonvektoren
Gehäuse mit Display
Montageaufnahme mit Schrauben
Anschlussleitung für Analog-/Digitaleingänge
Abdeckrahmen (für Einsatz 60 x 60 mm) und Befestigungsplatte (77 mm) für
Schweizer Installations-Standard
Einlasskasten
Temperatursensor T-NTC (Nr. 30516)
Material Echtglas, Kunststoff
Display Sichtbare Diagonale: 2,3 Zoll (59 mm)
Auflösung: 320 × 240 Pixel
Farben • Glas weiß, Gehäuse weiß (Reinweiß RAL
9010)
• Glas schwarz, Gehäuse schwarz (Tiefschwarz
RAL 9005)
Montage Einbau in Einlasskasten
Schutzgrad IP 20
Maße Gehäuse ca. 60 x 60 (B x H, mm), Aufbautiefe
ca. 8 mm
Gesamtgewicht ca. 70 g (inkl. Montageaufnahme)
Umgebungstemperatur Betrieb 0...+55°C, Lagerung -30...+70°C
Umgebungsluftfeuch- 5...95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Busstrom max. 18 mA
Datenausgabe KNX +/- Bussteckklemme
Gruppenadressen max. 2000
Zuordnungen max. 2000
Kommunikationsob- Cala Touch KNX AQS/TH CH: 471
jekte Cala Touch KNX TH CH: 433
Cala Touch KNX T CH: 379
Eingänge 4× Analog/Digital, max. Leitungslänge 10 m
Messbereich Tempera- -40°C...+80°C
tursensor T-NTC (Nr.
30516) an Eingang Cala
Auflösung 0,1°C
CO -Sensor (bei Cala Touch KNX AQS/TH):
2
CO -Messbereich 400...10.000 ppm
2
CO Auflösung 1 ppm
2
Temperatursensor (bei Cala Touch KNX AQS/TH CH, Cala Touch KNX TH
CH, Cala Touch KNX T CH):
Temperatur-Messbe- 0...+55°C
reich
Temperatur Auflösung 0,1°C
Feuchtigkeitssensor (bei Cala Touch KNX AQS/TH, Cala Touch KNX TH):
1
-Konzentration:
2
