Das WPC2 Modul bietet Ihnen verschiedene Anschlußvarianten an. Es bestehen zwei
unterschiedliche Möglichkeiten, wie der Verstärker eingesetzt werden kann:
Gemeinsamer Betrieb von zwei Lautsprechern in einem Gehäuse. Hierbei
A:
nützen Sie die internen Schraubklemmen und verbinden beide Lautsprecher
( z.b. Tief-& Hochtöner) mit dieser. Die mittlere Schraubklemme dient hierbei
als gemeinsamer Minuspol für beide Lautsprecher (siehe Anschlußvariante
A).
In dieser Betriebsart darf kein Lautsprecher an den externen
Lautsprecherausgang angeschlossen werden.
Diese Anschlußvariante ermöglicht z.B. den Aufbau eines Zwei-Wege-
Lautsprechers im Bi-Amping-Betrieb, d.h. Tief- und Hochtöner werden von
jeweils einer eigenen Endstufe angesteuert. Die Filterung des Signals erfolgt
entweder aktive vor dem WPC2 oder passiv (siehe Anschlußvariante A) nach
dem WPC2 mittels einer Frequenzweiche.
Stereobetrieb zweier separater Lautsprecherboxen mit einem Aktivmodul. In
B:
dieser Beriebsart haben Sie den großen Vorteil mit nur EINEM WPC2-Modul
ein Stereo-Lautsprecherpaar zu realisieren. Der WPC2 wird in die
Lautsprecherbox B ( z.B. links) montiert und versorgt neben dem Lautsprecher
B zusätzlich durch den nach außen geführten externen Lautsprecherausgang
A die zweite Lautsprecherbox A (z.B. rechts). Diese wird nun durch den
externen Lautsprecherausgang betrieben, indem einfach ein Kabel vom
WPC2 (Output Speaker ext.) zu der zweiten Box verlegt wird.
Beim Anschluß muß darauf geachtet werden, daß für die interne
Lautsprecherverkabelung das untere Lautsprecherklemmenpaar
verwendet wird, da ansonsten für Box A (links) und Box B (rechts) die
selbe Endstufe verwendet wird. Folge : Sie können nur Mono hören und
belasten eine Endstufe mit der doppelten Leistung !!! Zerstörungsgefahr
!!!
Seite 5
Anschlußvarianten

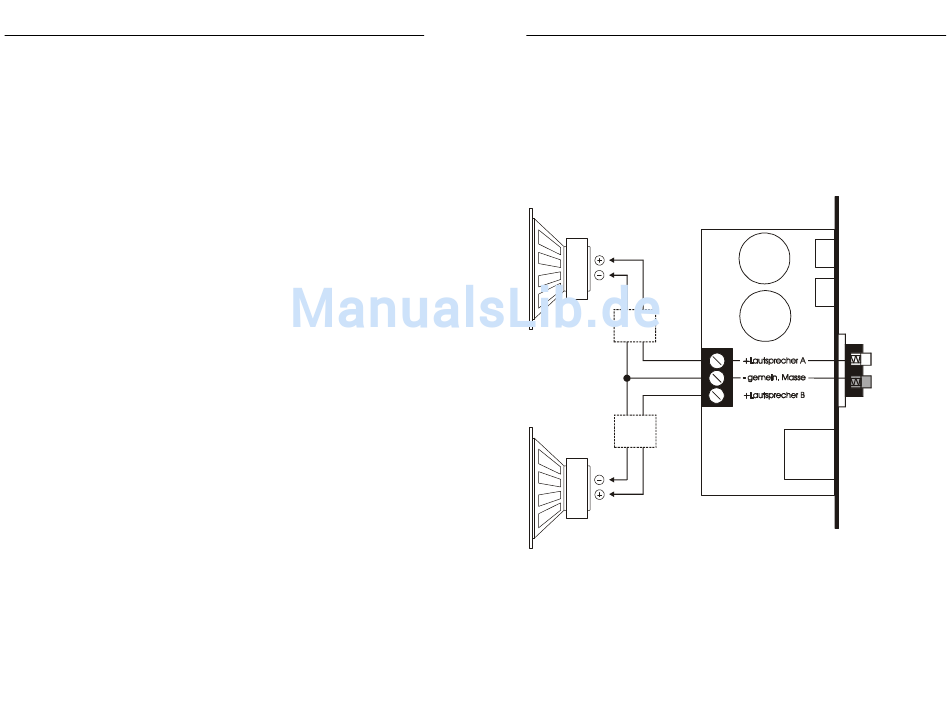

Anschlußvariante
L autsprecher A
z.B . Hoc htöner
Hochpaß-
Filter
T iefpaß-
Filter
Lautsprecher B
z.B. T ieftöner
A
Ext. Ausgang
