Aufbauanleitung OKU Holzpool EMOTION-FUN:

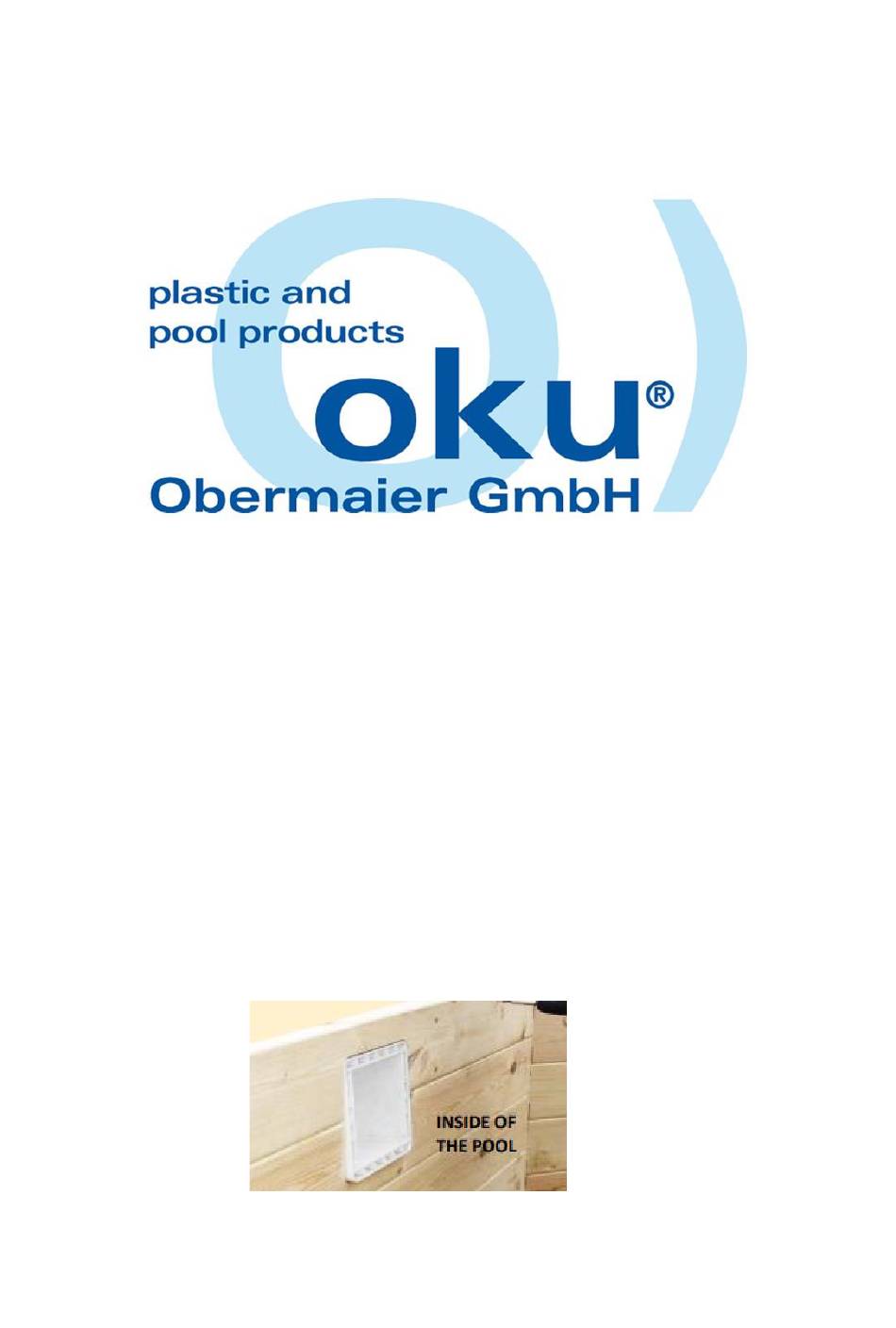

Einbau Skimmer:
Achtung:
• Schon zu Beginn der Montage sollte besonders auf die Genauigkeit der Verlegung der
ersten Balkenlage geachtet werden, da dies die Qualität der Ausführung beeinflusst.
Die Beckenleiter darf sich nicht an der Wand befinden, an der der Skimmer und die
Abflussdüse montiert werden.
Bereits zu Beginn der Montage muss entschieden werden, auf welcher Seite der
Skimmer und die Ablaufdüse angebracht werden sollen. (die Einlauföffnung des
Skimmers sollte in Richtung der vorherrschenden Windrichtung liegen).
• Beim Zusammenbau der Struktur sollte der Skimmer zwischen den letzten beiden
Aussparungsträgern platziert werden.
• Sobald die Struktur zusammengebaut ist, befestigen Sie den Skimmer mit 4
Senkkopfschrauben (verwenden Sie das zweiten und das vierte Loch beim Skimmer)
Werbung
Verwandte Anleitungen für OKU EMOTION-FUN
Inhaltszusammenfassung für OKU EMOTION-FUN
- Seite 1 Aufbauanleitung OKU Holzpool EMOTION-FUN: Einbau Skimmer: Achtung: • Schon zu Beginn der Montage sollte besonders auf die Genauigkeit der Verlegung der ersten Balkenlage geachtet werden, da dies die Qualität der Ausführung beeinflusst. Die Beckenleiter darf sich nicht an der Wand befinden, an der der Skimmer und die Abflussdüse montiert werden.
- Seite 2 • Holz ist ein natürliches Material und reagiert auf Temperatur- und Umweltveränderungen. Verwindungen und Risse können auftreten, was völlig natürlich ist und die Qualität des Produkts nicht beeinträchtigt. Aufbau des Holzpools:...
-
Seite 3: Anbringung Des Schutzvlieses
Um die Befestigung der Nut und Feder präzise ausführen zu können und die Feder nicht zu beschädigen. Empfehlen wir wie auf dem Foto zu sehen ein Holzklotz zu verwenden. Anbringung des Schutzvlieses: Auf die Innenseite jeder Wand wird ein Streifen doppelseitiges Klebeband angebracht, wobei Sie darauf achten, dass die Oberkante bündig mit dem oberen Balken abschließt. -
Seite 4: Pvc-Profile Für Die Montage Der Poolfolie
PVC-Profile für die Montage der Poolfolie: Die PVC-Profile sollten von innen mit Schrauben verschraubt werden. Schneiden Sie sie zunächst auf die Länge der Innenseiten mit einer Bügelsäge zu. Entfernen Sie die abgeschnittenen Stücke nicht, diese benötigen Sie für die letzte Wand. Die Schrauben sollten in Abständen von 20-25 cm angebracht werden, wobei darauf zu achten ist, dass sie nicht zu fest oder zu schwach angezogen werden. -
Seite 5: Montage Der Poolfolie
Montage der Poolfolie: Bevor Sie mit der Montage der Poolfolie beginnen, stellen Sie sicher, dass keine Schraube und Splitter herausragen. Damit die Poolfolie nicht beschädigt wird, kleben Sie auf jeden Schraubenkopf ein Stück Klebeband. Zuerst wird die Poolfolie in der Mitte des Beckens auf das Bodenvlies gelegt. Danach wird die Poolfolie von der Mitte des Beckens nach außen ausgerollt. - Seite 6 Die Bise von der Poolfolie wird in die PVC-Klemmprofilleisten eingehängt, welche rund um die Holzkonstruktion am Pool angebracht worden ist. Da die Poolfolie einer der sichtbarsten Bestanteile des Pools ist empfiehlt es sich diesem Arbeitsschritt mit besonderer Genauigkeit durchzuführen. Da Falten und Knicke bei der Anbringung später im Betrieb des Pools zu sehen sein können. Die Poolfolie kein sich durch die Temperaturschwankungen ein wenig ausdehne oder zusammenziehen.
- Seite 7 Dies können Sie mit Ihren Händen oder einen weichen Schwamm machen. Befüllen Sie das Becken nicht mit zu viel Wasser bis alle Falten entfernt wurden. Sobald die Falten entfernt wurden können Sie den Pool bis ca. 6 cm unter dem Niveau der Einlaufdüse und den Skimmer befühlen.
- Seite 9 INNENSEITE: AUSSENSEITE:...
- Seite 10 Montage des Skimmers: Einzelteile 1.Nach der Montage der Poolfolie und dem Füllen des Pools mit Wasser bis zu einer Höhe von 10 cm unter dem Skimmer die zweite Dichtung anbringen, die Löcher markieren und mit 10 Schrauben mit glatten Köpfen festschrauben (nach dem Einschrauben in das Loch). 2.
- Seite 11 3. Setzen Sie die Dichtung wie in der Zeichnung gezeigt ein und platzieren Sie Poolfolie zwischen die Dopple Dichtung. 4. Schrauben Sie den Rahmen mit 10 Schrauben fest, wodurch die Dichtung gleichmäßig gegen den Skimmer gedrückt wird Montage der Leiter...
