- Seite 2 GLEICHSTROMANSCHLUSS AUSGANGSBUCHSE EINGANGSBUCHSE FU SCHALTER 9V BATTERIEFACH HINTEN (PER SCHRAUBE FIXIERT)
-
Seite 3: Trimm-Potentiometer, Um Die Vorhandenen

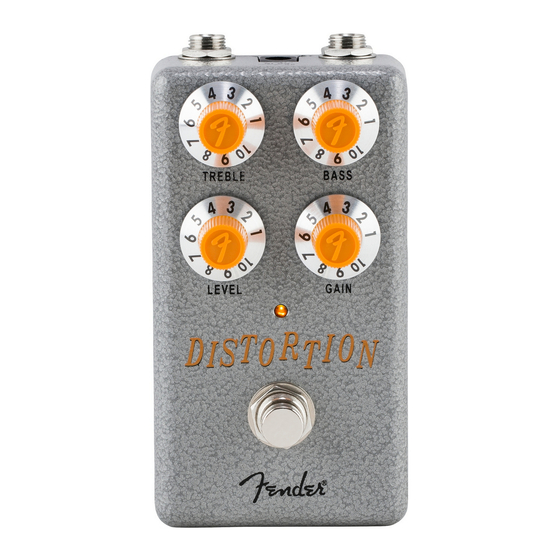

HA M M E RTO N E D IS TO RTI ON Vielen Dank, dass Sie sich für den Hammertone Distortion entschieden haben – einen schnörkel- losen Stompbox-Effekt, der Ihrem Sound eine bisher ungehörte Schmutzigkeit, Rauheit und Durchschlagskraft geben wird. Wählen Sie ihren gewünschten Verzerrungs- Charakter mithilfe der Höhen-, Bass-, Gain- und Pegel-Regler und verwenden Sie die internen... -
Seite 4: Gain: Regelknopf Verstärkung
AUSGANGSBUCHSE Niederohmiger Ausgang zum Anschluss an einen Verstärker oder an ein weiteres Pedal in der Signalkette. EINGANGSBUCHSE Hochohmiger Eingang für E-Gitarre, Bass, Akustikgitarren mit Tonabnehmersystemen, Keyboards und andere Instrumente. GLEICHSTROMANSCHLUSS Schließen Sie hier den Netzstecker an. Standardmäßige, mitten-nega- tive 9-VDC Buchse zur Verwendung mit geeigneten Netzteilen. TREBLE: REGELKNOPF HÖHEN Passt den Höhenfrequenzpegel an. - Seite 5 INNENLIEGENDE TRIMM-POTENTIOMETERENZIOMETER (ZUGÄNGLICH DURCH ABNEHMEN DER ABDECKUNG) Das MIDRANGE-Trimm-Potentiometer stärkt bzw. unterdrückt die Mitten. Die EQ-Kurve ist bei mittiger Einstellung flach. Das FILTER Trimm-Potentiometer ist ein Tiefpassfilter, der hilft, überschüssige Hochfrequenzenergie oder “Fizz” (etwa 4 kHz und höher) aus heller klingenden Verstärkern zu entfernen. Entfernen Sie die Abdeckung mit einem Schlitzschraubendreher.
-
Seite 7: Wichtige Sicherheitsanweisungen
EIN PRODUKT DER FENDER MUSICAL INSTRUMENTS CORPORATION CORONA, CALIFORNIA, U.S.A. Fender® ist ein eingetragenes Warenzeichen von FMIC. Copyright © 2021 FMIC. Alle Rechte vorbehalten. PN 7724430000 REV A WICHTIGE SICHERHEITSANWEISUNGEN •WARNUNG: Um Schäden, Feuer oder Stromschläge zu vermeiden, setzen Sie das Gerät oder sein Netzteil weder Regen noch Feuchtigkeit aus. - Seite 8 © FENDER MUSICAL INSTRUMENTS 2021...
