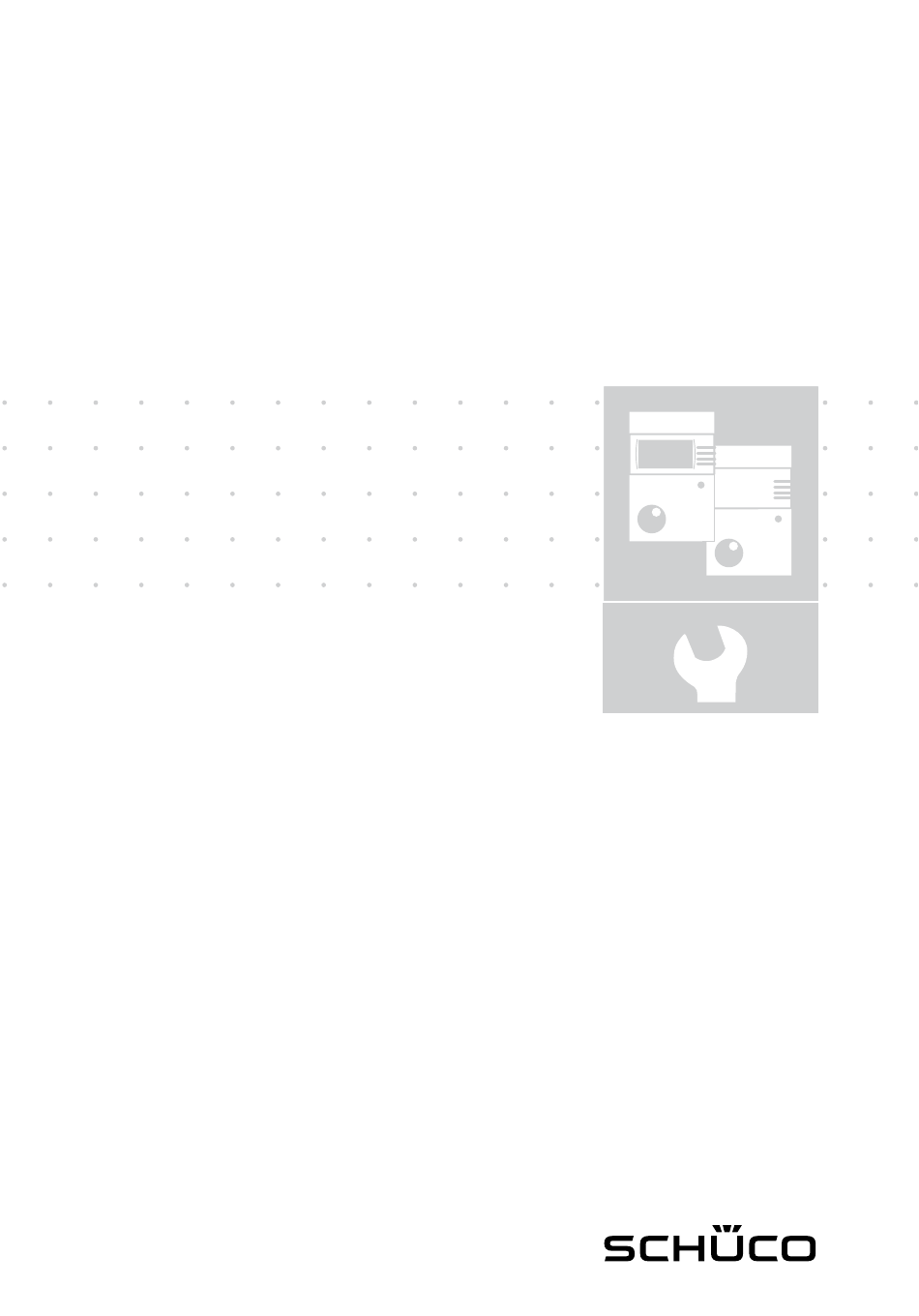

- Seite 1 Solar Systeme Wireless DUO Remote...
- Seite 2 Montage- und Bedienungsanleitung • Version 01 • Stand 05.2009 • Art.-Nr. 257 930 Wireless DUO Remote • Art.-Nr. 257 915 Änderungen vorbehalten • Printed in Germany • Copyright by Schüco International KG...
-
Seite 3: Inhaltsverzeichnis
Technische Daten Netzanschlussvorschriften Bestimmungsgemäße Verwendung Beachten Sie die Bedingungen Ihres örtlichen Energiever- Die Funkfernanzeige Wireless DUO Remote ermöglicht sorgungsunternehmens und die VDE Vorschriften. das komfortable Anzeigen von Anlagenparametern (z.B. Ihre Heizungsregelung darf nur von dafür autorisiertem Temperaturen, Erträge, Anlagenstatus) für die Solarther- Fachpersonal installiert und gewartet werden. -
Seite 4: Montage Der Sendereinheit (Hf-Ma)
Montage der Sendereinheit (HF-MA) Montage der Bedieneinheit (HF-DR) • Gehäuseoberteil abnehmen • Gehäuseoberteil abnehmen Gehäuseoberteil an der rechten Seite vom Sockel Gehäuseoberteil an der rechten Seite vom Sockel abheben. abheben. • Sockel an der Wand befestigen. • Sockel an der Wand befestigen. Befestigungslöcher für Montage auf Schalterdose geeig- Befestigungslöcher für Montage auf Schalterdose geeig- net. -
Seite 5: Bedienelemente Der Sendereinheit (Hf-Ma)
Bedienelemente der Sendereinheit (HF-MA) Bedienelemente der Bedieneinheit (HF-DR) Auswahl der im Display angezeigten Menüpunkte LED grün (oben) Sendereinheit ist betriebsbereit. Auswahltasten bzw. Parameter. Die angemeldete Bedieneinheit hat sich seit LED rot Home-Taste Springen in das Hauptmenü. zwei Stunden nicht gemeldet. Blättern durch Anzeigewerte/Menüpunkte. -
Seite 6: Inbetriebnahme
Datenverkehr ausreicht. In diesem Fall bitte regelmäßig prüfen, ob die rote LED an der Sendereinheit leuchtet. Fehlermeldungen: Erscheint im Display der Wireless DUO Remote eine Fehlermeldung „Fehler ErXXX“, dann liegt im Regler eine Fehlermeldung vor. Nähere Erläuterungen sowie Ab- hilfemaßnahmen entnehmen Sie bitte der Montage- und Bedienungsanleitung des Reglers. -
Seite 7: Bedienung
Anzeigen Menü Anlagenstatus: Anzeige von Statusmeldungen des Reglers wie z.B. Schalt- Anlagenstatus zustand der Ausgänge. Einstellungen Menü Einstellungen: Vornehmen von Einstellungen der Wireless DUO Remote. Menü „Anzeigen“ Obere Zeile: Dienstag 09:25 Anzeige Batteriestatus, Wochentag und Uhrzeit. Mittlere Zeile: Anzeige von Temperaturen, Ertrag, Volumenstrom und T-Speicher unten 32,3°C... -
Seite 8: Menü „Anlagenstatus
Menü „Anlagenstatus“ Dienstag 09:25 Obere Zeile: Anzeige Batteriestatus, Wochentag und Uhrzeit. Mittlere Zeile: Anzeige von Statusmeldungen. Es werden die gleichen Piktogramme wie im Regler DUO FS verwendet. Untere Zeile: Anzeige Schaltzustand der Ausgänge (angesteuerter Ausgang wird durch ein Rechteck angezeigt). Übersicht der angezeigten Piktogramme Der Regler kommuniziert über den Datenbus. -
Seite 9: Menü „Einstellungen
Menü „Einstellungen“ Hauptmenü Ende Benutzer Fachmann Ebene „Benutzer“ Sprache Auswahl der Menüsprache. LCD Kontrast Einstellen des Displaykontrastes. LCD Beleuchtung Ein-/Ausschalten der Displaybeleuchtung. Ebene „Fachmann“ Code verändern Einstellen des Codes (Werkseinstellung 0000). Anmeldung Anmelden der Bedieneinheit an der Sendereinheit: 1. An der Sendereinheit die Mode-Taste drücken. Die gelbe LED beginnt zu blinken. 2. -
Seite 10: Technische Daten
Technische Daten Maße 147 × 97 × 32 mm Funkfrequenz 868,0 - 868,6 MHz Schutzart nach EN 60529 IP 40 Schutzklasse nach EN 60730 Zulässige Umgebungstemperatur im Betrieb 0 bis 50°C Zulässige Umgebungstemperatur bei Lagerung -20 bis +60°C Zulässige Luftfeuchtigkeit nicht kondensierend 95% r.H. - Seite 12 Schüco International KG • Karolinenstraße 1-15 • 33609 Bielefeld Telefon +49 (0) 5 21-7 83-0 • Telefax +49 (0) 5 21-7 83-4 51 • www.schueco.com...
