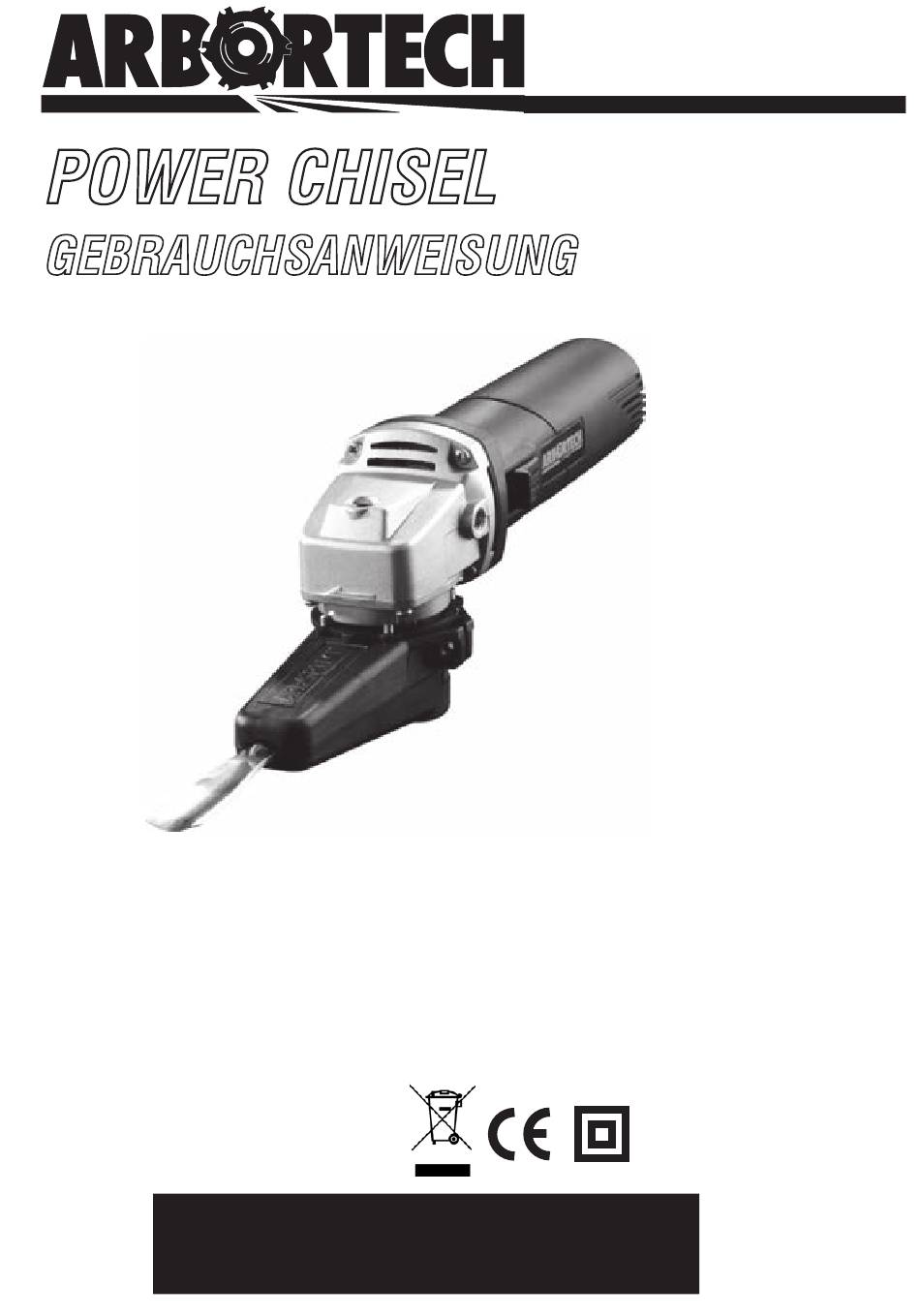

Arbortech POWER CHISEL PCH.FG.300 Gebrauchsanweisung
Inhaltsverzeichnis
Quicklinks
PCH.PK.BOOK.300.60
TM
POWER CHISEL
GEBRAUCHSANWEISUNG
Übersetzt vom Original
Vielen Dank, dass Sie sich für ein Arbortech-Produkt
entschieden haben.
Der Arbortech Power Chisel (Meißel) wurde entwickelt, um
Ihnen höchste Zufriedenheit bei der Arbeit, Langlebigkeit
und einen sicheren Betrieb zu bieten.
Double
Insulated
LESEN SIE SICH DIESES HANDBUCH DURCH
UND SPAREN SIE ZEIT UND GELD
REV-200916
Inhaltsverzeichnis
Verwandte Anleitungen für Arbortech POWER CHISEL PCH.FG.300
Inhaltszusammenfassung für Arbortech POWER CHISEL PCH.FG.300
- Seite 1 PCH.PK.BOOK.300.60 POWER CHISEL GEBRAUCHSANWEISUNG Übersetzt vom Original Vielen Dank, dass Sie sich für ein Arbortech-Produkt entschieden haben. Der Arbortech Power Chisel (Meißel) wurde entwickelt, um Ihnen höchste Zufriedenheit bei der Arbeit, Langlebigkeit und einen sicheren Betrieb zu bieten. Double Insulated...
-
Seite 2: Inhaltsverzeichnis
Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, um den kor- rekten Betrieb und Wartung des Geräts zu gewährleisten. Bei korrekter Anwendung des Power Chisels sichern Sie sich über Jahre hinweg den zuverlässigen Betrieb und sparen dabei Zeit und Geld. INHALTSVERZEICHNIS SEITE Allgemeine Sicherheitshinweise für Elektrowerkzeuge Spezielle Sicherheitshinweise... -
Seite 3: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
ALLGEMENE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. 1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Seite 4 e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
- Seite 5 g) Wenn Staubabsaug- und Auffangeinrichtungen montiert werden können, vergewis- sern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. 4) Sorgfältiger Umgang mit und Gebrauch von Elektrowerkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
-
Seite 6: Spezielle Sicherheitshinweise
5) Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. 3. SPEZIELLE SICHERHEITSHINWEISE 1. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel bevor Sie das Geraet einschalten. 2. -
Seite 7: Kennen Sie Ihr Werkzeug
KENNEN SIE IHR WERKZEUG Hinweis: Texte, Diagramme und Daten sind zum Zeitpunkt der Drucklegung korrekt. Da wir unsere Produkte stetig verbessern, können technische Daten ohne Vorankündigung geändert werden. Verlängerungsarm Tasterfeder Nocke Meißelhaltefeder Schmierpunkt Filzplättchen (Ölreservoir) Hintere Buchse Vordere Buchse Meißelverriegelungstaste Schrauben SEITE 6... -
Seite 8: Kennen Sie Ihr Werkzeug (Fortstezung)
KENNEN SIE IHR WERKZEUG (Fortstezung) Meißel Montageplatte Werkzeuggehäuse Meißelschneide Spannnut Auspacken und Montage 1. Entnehmen Sie den Power Chisel aus der Box. Prüfen Sie ihn auf etwaige Transportschäden. Falls er beschädigt ist, informieren Sie unverzüglich den Einzelhändler. 2.Der Power Chisel wird mit zwei Meißeln geliefert. -
Seite 9: Betrieb
LÄNGERER VERWENDUNG SEHR HEISS. FASSEN SIE DEN MEISSEL NUR AN DER MEIS- SELSCHNEIDE AN. Verwenden Sie Arbortech-Maschinenöl, um • die Nocke regelmäßig zu schmieren. Geben Sie Abb.5 alle 15 Betriebsminuten einen Tropfen Öl auf den Schmierpunkt. Arbortech-Maschinenöl wurde speziell für Anwendungen mit hohen Drücken und hohen Temperaturen entwickelt. - Seite 10 Gehörschutz, Schutzbrille und Atemschutzmaske. • Beim Entfernen von großen Holzstücken muss der Power Chisel mit beiden Händen geführt werden, Arbortech empfiehlt, mit der linken Hand den Meißelarm und mit der rechten Hand das Werkzeuggehäuse zu umfassen, wobei letztere auch den Schalter betätigt (wie in Abb.7 und 8 gezeigt).
- Seite 11 Für Detailbearbeitungen kann der Power Chisel wie in den Abb. 9 und 10 gezeigt geführt werden. • Zwingen Sie das Werkzeug nicht mit Gewalt in steilen Winkeln in das Holz. • Verwenden Sie den Meißel nicht als Hebel, um Holz herauszubrechen. WARNUNG: Der Meißelschaft wird bei längerer Verwendung sehr...
-
Seite 12: Wartung
Abb. 11 gezeigt). Überprüfen Sie die vordere und die hintere Buchse auf Verschleiß. (siehe Abschnitt „Kennen Sie Ihr Werkzeug“). Falls diese verschlissen sind, ersetzen Sie sie durch Ersatzteile aus dem Arbortech Power Chisel Service Kit. Tauschen Sie nur verschlissene Komponenten aus. Abb.11 Prüfen Sie auch, ob sich die Meißelhaltefeder und die... - Seite 13 Trennen Sie den Power Chisel vom Stromnetz. Nehmen Sie den Meißel aus dem Gerät. Wenden Sie übliche Methoden zum Schärfen von Meißeln an. Detaillierte Anweisungen zum Schärfen find- en Sie auf der Website von Arbortech. Besuchen Sie unsere Website unter: Abb.13 www.arbortech.com.au Reinigung: •Trennen Sie den Power Chisel vom Stromnetz.
-
Seite 14: Zubehör Und Ersatzteile
WARTUNG PCH.PK.BOOK-002-MANUAL-GERMAN-100815.qxp_Layout 1 21/03/2016 2:33 p WARTUNG WARTUNG WARTUNG WARTUNG WARTUNG Säuberung der Kühlungsschlitze und des Schalters Zuerst, ziehen Sie den Stecker aus der Säuberung der Kühlungsschlitze und des Säuberung der Kühlungsschlitze und des Säuberung der Kühlungsschlitze und des Säuberung der Kühlungsschlitze und des Säuberung der Kühlungsschlitze und des WARTUNG Steckdose, um den unbeabsichtigten Start des... -
Seite 15: Weitere Produkte
Für Reparatur-, Inspektions-, Service-und Ersatzteile, wenden Sie sich bitte an Ihren Ort des Für Reparatur-, Inspektions-, Service-und Ersatzteile, wenden Sie sich bitte an Ihren Ort des Kaufs, oder Besuchen Sie unsere Internetseite www.arbortech.com.au um den nächstgelegenen Kaufs, oder Besuchen Sie unsere Internetseite www.arbortech.com.au um den nächstgelegenen www.AS170.com... - Seite 16 Email: info@arbortech-europa.de Email: info@arbortech-europa.de Email: info@arbortech-europa.de ARBORTECH PTY LTD • 67 WESTCHESTER ROAD • MALAGA • 6090 ARBORTECH PTY LTD • 67 WESTCHESTER ROAD • MALAGA • 6090 ARBORTECH PTY LTD • 67 WESTCHESTER ROAD • MALAGA • 6090 ARBORTECH PTY LTD • 67 WESTCHESTER ROAD • MALAGA • 6090...
