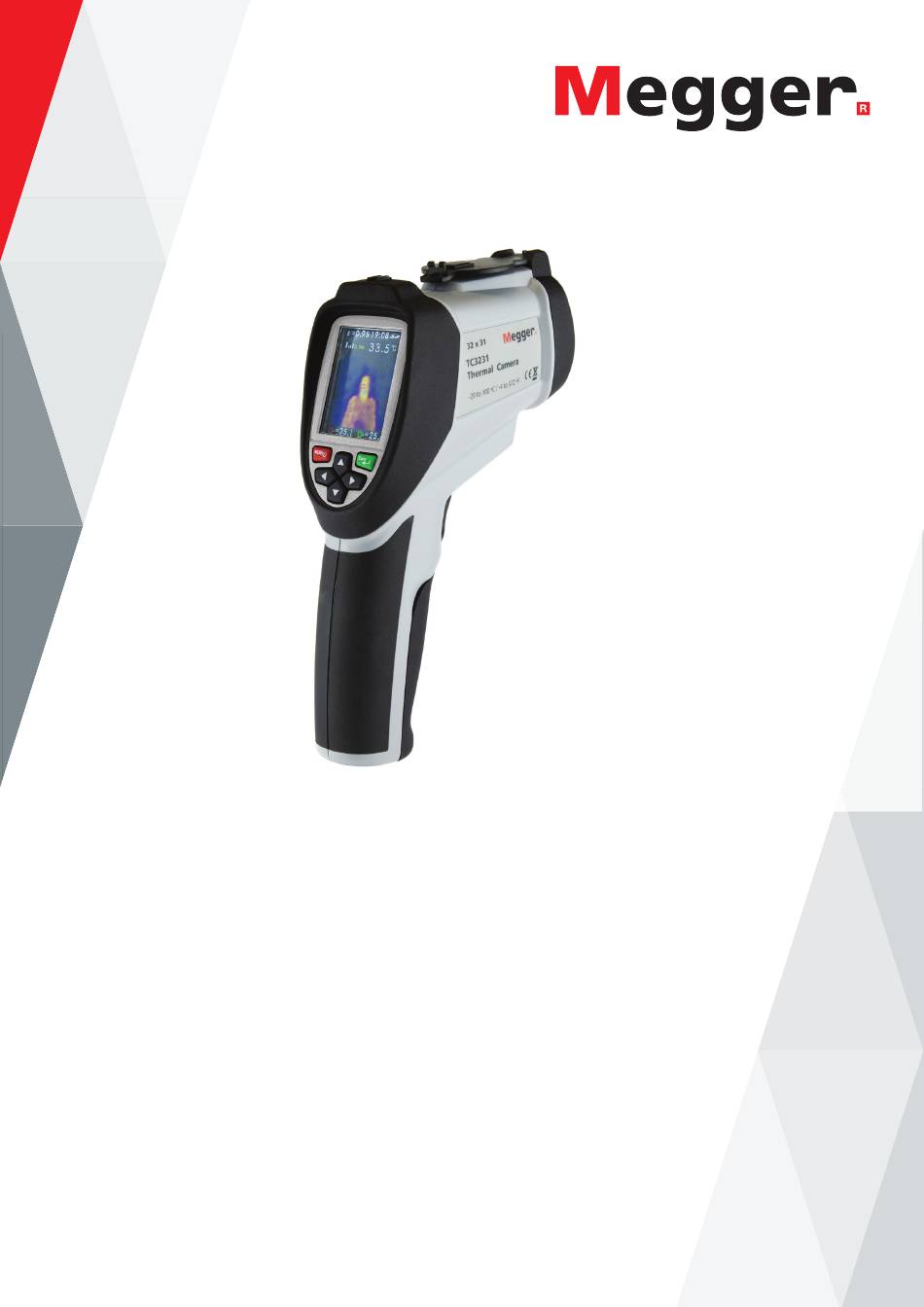

- Seite 1 B a k e r I n s t r u m e n t s TC3231 Wärmebildkamera Bedienungsanleitung Thermal caerma_TC3231_UG 06 2020...
-
Seite 2: Konformitätserklärung
Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ENGLAND Tel.: +44 (0)1304 502101 Fax: +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt Megger Ltd. - Seite 3 www.megger.com...
-
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitsinformationen Beschreibung Leistungsmerkmale Tasten an der Vorderseite und Kamerakomponenten Bereiche des LCD-Bildschirms der Kamera TC3231 Aufnehmen und Speichern von Bildern (Messmodus) Setup-Menü Optionen Setup-Menü Emissionsgrad (mit Tabelle für typische Emissionsgrade) Setup-Menü Temperatureinheit (°C/°F) Setup-Menü MAX-/MIN-Einstellungen Setup-Menü PLT-Einstellungen (Thermal Display Palette) Setup-Menü... -
Seite 5: Sicherheitsinformationen
„ werden. Beim Messen von freiliegenden stromführenden Teilen aus unmittelbarer Nähe sollten Vorsichtsmaßnahmen „ getroffen werden. Symbole, wie sie auf dem Gerät und in der Bedienungsanleitung erscheinen Entspricht den EU-Richtlinien Nicht über den Hausmüll entsorgen. Universal Serial Bus Micro-SD-Karte www.megger.com... -
Seite 6: Beschreibung
Inhalt 1. Beschreibung Die Megger TC3231 ist eine professionelle und benutzerfreundliche Wärmebildkamera. Mit ihr sind schnelle und genaue Messungen einer großen Bandbreite an Oberflächentemperaturen mit Bildschirmanzeige sowie Messungen und die Nachverfolgung der höchsten und niedrigsten Temperatur möglich. Durch die Kombination eines visuellen und eines Vollinfrarotbilds auf dem Bildschirm werden die Fehlerbehebung und das Erkennen von Problemen erleichtert. -
Seite 7: Tasten An Der Vorderseite Und Kamerakomponenten
Batteriefach eingesetzt wurde. Das SD-Kartensymbol wird auf dem LCD-Bildschirm oben links neben dem Batteriesymbol angezeigt. Hinweis: Die TC3231 verfügt über einen wiederaufladbaren Lithium-Ionen-Akku. Laden Sie den Akku auf, bevor Sie die Kamera zum ersten Mal verwenden. Das Ladegerät verfügt über geeignete Adapter für die weltweite Verwendung. -
Seite 8: Bereiche Des Lcd-Bildschirms Der Kamera Tc3231
Value 5. Aufnehmen und Speichern von Bildern (Messmodus) Die TC3231 kann auf der mitgelieferten Micro-SD-Speicherkarte bis zu 6.000 Bilder speichern. So nehmen Sie ein Bild auf und speichern es auf der Speicherkarte: Entriegeln und öffnen Sie die Objektivabdeckung. Richten Sie die Kamera auf das Objekt oder den Untersuchungsbereich und drücken Sie den Messauslöser. -
Seite 9: Setup-Menü Optionen
Temperatureinheit (°C/°F) auswählen MAXMIN Max.-/Min.-Wert anzeigen (Ein/Aus) Farbpalette auswählen DATE Datum und Uhrzeit einstellen MEMORY Gespeicherte Bilder anzeigen/löschen Hintergrundtemperatur einstellen ALARM Obere und untere Alarmwerte aktivieren/deaktivieren/ anpassen DISPLAY LCD-Helligkeit einstellen DIST Abstand der Bildüberlagerung wählen LANG Sprachen INFO Kamerainformationen/SD-Kartengröße www.megger.com... -
Seite 10: Setup-Menü Emissionsgrad (Mit Tabelle Für Typische Emissionsgrade)
Messwerten kommen. Um dem vorzubeugen, decken Sie die zu messende Oberfläche mit Abdeckband oder mattem schwarzem Lack ab und warten Sie, bis das Band bzw. der Lack die gleiche Temperatur wie das darunter liegende Material erreicht hat. Eine genaue Messung kann dann auf der abgeklebten/lackierten Oberfläche erfolgen. www.megger.com... -
Seite 11: Setup-Menü Temperatureinheit (°C/°F)
Die aktuelle Temperatureinheit wird angezeigt. Drücken Sie die Enter-Taste und drücken Sie die Navigationstasten NACH OBEN/NACH UNTEN, um °C oder °F auszuwählen. Drücken Sie die Enter-Taste. Die Auswahl wird gespeichert und angezeigt. Drücken Sie die MENU-Taste erneut, um das Setup-Menü zu verlassen. www.megger.com... -
Seite 12: Setup-Menü Maxmin-Einstellungen
Enter-Taste, um das Datum einzustellen. Drücken Sie wiederholt die Enter-Taste, um das Jahr, den Monat und den Tag auszuwählen. Mit den Navigationstasten UP/DOWN können Sie das Jahr, den Monat und den Tag ändern Sobald Sie das Datum eingestellt haben, drücken Sie dreimal die MENU-Taste, um das Setup-Menü zu verlassen. www.megger.com... -
Seite 13: Setup-Menü Time-Einstellungen (24 Stunden)
Anschluss eines PCs verbinden. Die Micro-SD-Karte wird vom PC als Wechseldatenträger erkannt. Die Bilddateien befinden sich in einem Ordner mit dem Namen „IMG“. Alternativ können Sie die Micro-SD-Karte aus der Kamera entnehmen und sie mithilfe des mitgelieferten SD-Kartenadapters in einen SD-Kartenslot eines PCs einsetzen. www.megger.com... -
Seite 14: Setup-Menü Bgt Hintergrundtemperatur-Einstellungen
Alarm-Schwellenwert ein. Drücken Sie die Enter-Taste, um den unteren Alarm zu aktivieren. Drücken Sie die MENU-Taste dreimal, um das ALARM- und Setup- Menü zu verlassen, oder einmal, um den oberen Alarm-Schwellenwert zu aktivieren, zu deaktivieren bzw. einzustellen (siehe oben). www.megger.com... -
Seite 15: Setup-Menü Lcd-Helligkeit
Markieren Sie mit den Navigationstasten NACH OBEN/NACH UNTEN den Menüpunkt LANG. Drücken Sie die Enter-Taste. Markieren Sie mit den Navigationstasten NACH OBEN/NACH UNTEN die gewünschte Sprache. Drücken Sie die Enter-Taste, um die Auswahl zu speichern. Drücken Sie die MENU-Taste, um das Setup-Menü zu verlassen. www.megger.com... -
Seite 16: Setup-Menü Kamerainformationen
Größe der eingebauten Micro-SD-Karte angezeigt. Drücken Sie die MENU-Taste, um das Setup-Menü aufzurufen. Markieren Sie mit den Navigationstasten NACH OBEN/NACH UNTEN den Menüpunkt INFO. Drücken Sie die Enter-Taste. Drücken Sie die MENU-Taste zweimal, um das Setup-Menü zu verlassen. www.megger.com... -
Seite 17: Technische Daten
(White Hot) und Graustufen (Black Hot) Stufe und Bereich Auto Überlagerungsinformationen Parallaxenkorrektur für Überlagerung von visuellen und IR-Bildern 0,5 m, 1,0 m, 2,0 m, 3,0 m Anz.Optionen Überlagerung von visuellen und Infrarotbildern von Vollinfrarotbild zu Vollvisuellbild in 25-%-Schritten Verfolgung heißer und kalter Punkte www.megger.com... -
Seite 18: Wartung
Megger Ltd. in Verbindung, wenn Sie Informationen zur sicheren Entsorgung dieses Akkus benötigen. Informationen zur Entsorgung der Batterien in anderen Ländern der EU können Sie bei Ihrem lokalen Vertrieb erhalten. Megger ist im Vereinigten Königreich (GB) als Hersteller von Batterien registriert. Die Registrierungsnummer lautet BPRN01235. -
Seite 19: Gewährleistung (2 Jahre)
Ansprüche oder für Ansprüche aus derartigen Schäden, Ausgaben oder wirtschaftlichen Verlusten. Die Gesetze einiger Bundesstaaten oder Länder können davon abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie evtl. nicht. Megger Limited Archcliffe Road Dover Kent CT17 9EN Tel.: +44 (0) 1304 502 101... - Seite 20 CT17 9EN ENGLAND Tel.: +44 (0)1 304 502101 Fax: +44 (0)1 304 207342 Produktionsstandorte Megger Limited Megger GmbH Megger USA – Valley Forge Archcliffe Road Obere Zeil 2 61440 Valley Forge Corporate Center Dover Oberursel, 2621 Van Buren Avenue Kent GERMANY...
