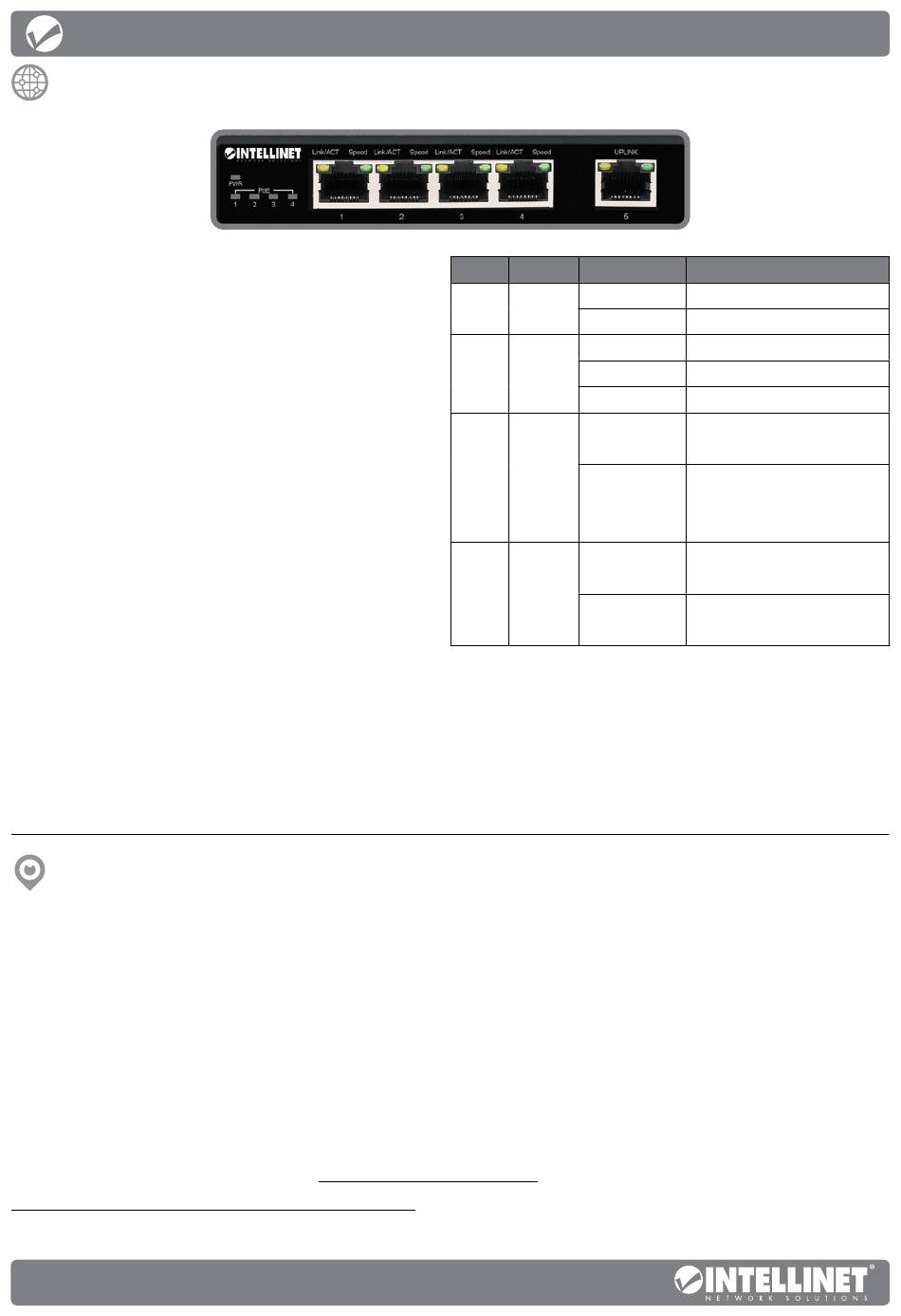

Conexiones e Indicadores
LEDs
Los LEDs hacen mas facilmonitorear el
switch y sus conexiones. NOTA: Puertos
1 – 4 pueden proveer energia a los
dispositivos, y todos los dispositivos
deben cumplir con IEEE 802.3at/af.
Puertos
Todos los puertos RJ45 del switch
soportan Auto-MDI/MDI-X, puede
utilizarse cable directo o cruzado UTP/
STP para conectar los puertos RJ45 a la
PC, router, hub, otros switches, etc. Los
cables Cat5e/6 UTP/STP proporcionan
un redimiento optimo; Si un LED no
indica conectividad ó actividad, compruebe las conexiones sean adecuadas.
Alimentación
Utilice el cable de alimentación y el adaptador incluidos para
conectar el dispositivo (en el panel posterior) a una toma de CA.
Confirme que el LED PWR en el panel frontal está encendido.
Instalacion
Antes de utilizarlo, se recomienda que el switch sea ubicado/fijado:
• sobre una superficie plana que pueda soportar el peso del switch
• sobre una superficie plana con al menos 25 mm de espacio libre para ventilación;
• lejos de fuentes de ruido: radios, transmisores, amplificadores de banda ancha, etc.;
• dentro de los 100 m (aprox. 328') deben estar conectados los dispositivos de red.
Chasis-Tornillo de toma de tierra (panel trasero)
Conecte un cable desde la conexión de tierra a un objeto con toma de tierra, así
el equipo estará protegido frente a sobrecargas eléctricas de origen externo.
Para más especificaciones, visite intellinetnetwork.com. Registre el producto en
register.intellinet-network.com/r/561839 o escanee el código QR en la cubierta.
4
Español
LED
Color
Estado
Encendido
Verde
PWR
Apagado
Apagado
Link/
Amarillo
Encendido
ACT
Parpadeando Enviando o recibiendo datos
Encendido
Speed Verde
Apagado
Apagado
Verde
PoE
Encendido
Instrucciones
Operación
Encendido
Interruptor apagado
No hay comunicación.
Válida el puerto de conexión
Un dispositivo está conectado
al puerto a 1000 Mbps.
Un dispositivo está
conectado al puerto
a 10/100 Mbps.
No hay ningún dispositivo
(PD) conectado al puerto.
El dispositivo conectado
recibe alimentación eléctrica.
