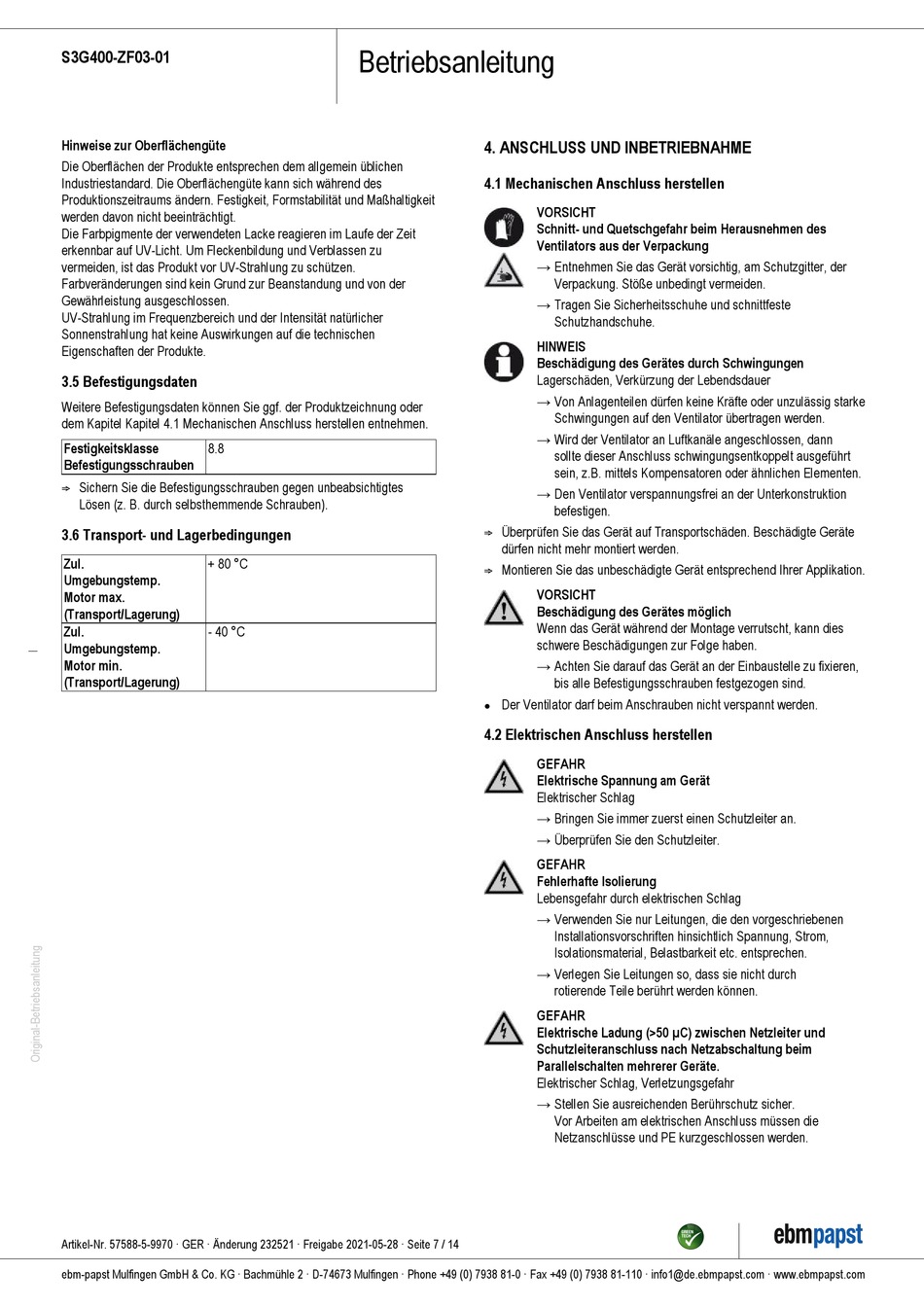

S3G400-ZF03-01
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Um Fleckenbildung und Verblassen zu
vermeiden, ist das Produkt vor UV-Strahlung zu schützen.
Farbveränderungen sind kein Grund zur Beanstandung und von der
Gewährleistung ausgeschlossen.
UV-Strahlung im Frequenzbereich und der Intensität natürlicher
Sonnenstrahlung hat keine Auswirkungen auf die technischen
Eigenschaften der Produkte.

3.5 Befestigungsdaten

Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
Festigkeitsklasse 8.8
Befestigungsschrauben
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).

3.6 Transport- und Lagerbedingungen

Zul. + 80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul. - 40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
Artikel-Nr. 57588-5-9970 · GER · Änderung 232521 · Freigabe 2021-05-28 · Seite 7 / 14
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung

4. ANSCHLUSS UND INBETRIEBNAHME

4.1 Mechanischen Anschluss herstellen

; Überprüfen Sie das Gerät auf Transportschäden. Beschädigte Geräte
dürfen nicht mehr montiert werden.
; Montieren Sie das unbeschädigte Gerät entsprechend Ihrer Applikation.
Der Ventilator darf beim Anschrauben nicht verspannt werden.
●

4.2 Elektrischen Anschluss herstellen

VORSICHT
Schnitt- und Quetschgefahr beim Herausnehmen des
Ventilators aus der Verpackung
→ Entnehmen Sie das Gerät vorsichtig, am Schutzgitter, der
Verpackung. Stöße unbedingt vermeiden.
→ Tragen Sie Sicherheitsschuhe und schnittfeste
Schutzhandschuhe.
HINWEIS
Beschädigung des Gerätes durch Schwingungen
Lagerschäden, Verkürzung der Lebendsdauer
→ Von Anlagenteilen dürfen keine Kräfte oder unzulässig starke
Schwingungen auf den Ventilator übertragen werden.
→ Wird der Ventilator an Luftkanäle angeschlossen, dann
sollte dieser Anschluss schwingungsentkoppelt ausgeführt
sein, z.B. mittels Kompensatoren oder ähnlichen Elementen.
→ Den Ventilator verspannungsfrei an der Unterkonstruktion
befestigen.
VORSICHT
Beschädigung des Gerätes möglich
Wenn das Gerät während der Montage verrutscht, kann dies
schwere Beschädigungen zur Folge haben.
→ Achten Sie darauf das Gerät an der Einbaustelle zu fixieren,
bis alle Befestigungsschrauben festgezogen sind.
GEFAHR
Elektrische Spannung am Gerät
Elektrischer Schlag
→ Bringen Sie immer zuerst einen Schutzleiter an.
→ Überprüfen Sie den Schutzleiter.
GEFAHR
Fehlerhafte Isolierung
Lebensgefahr durch elektrischen Schlag
→ Verwenden Sie nur Leitungen, die den vorgeschriebenen
Installationsvorschriften hinsichtlich Spannung, Strom,
Isolationsmaterial, Belastbarkeit etc. entsprechen.
→ Verlegen Sie Leitungen so, dass sie nicht durch
rotierende Teile berührt werden können.
GEFAHR
Elektrische Ladung (>50 µC) zwischen Netzleiter und
Schutzleiteranschluss nach Netzabschaltung beim
Parallelschalten mehrerer Geräte.
Elektrischer Schlag, Verletzungsgefahr
→ Stellen Sie ausreichenden Berührschutz sicher.
Vor Arbeiten am elektrischen Anschluss müssen die
Netzanschlüsse und PE kurzgeschlossen werden.
