Inhaltszusammenfassung für ifm TP323x

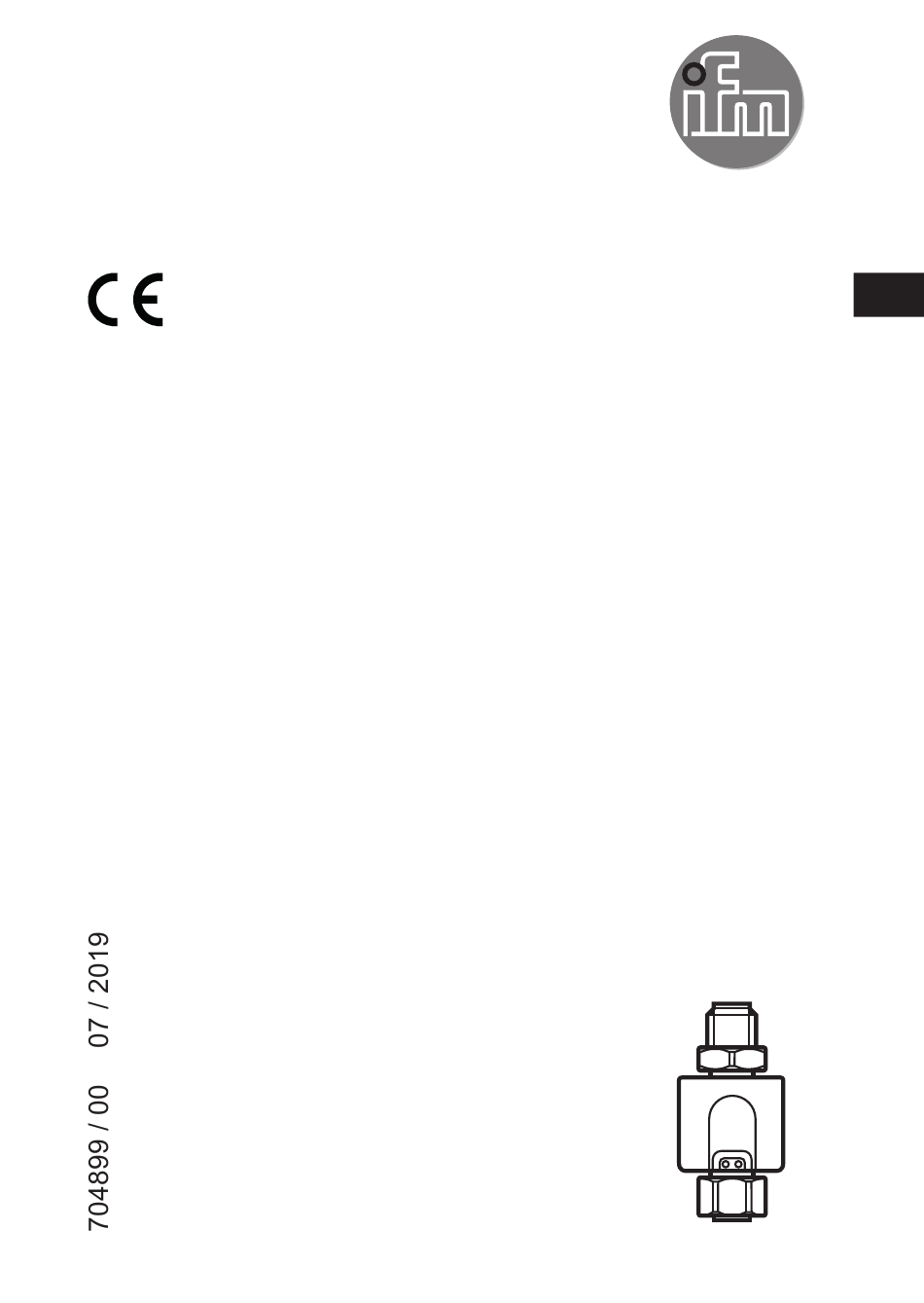

- Seite 1 Bedienungsanleitung Messsignalwandler für Temperatursensoren TP323x...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������2 1�1 Verwendete Symbole �������������������������������������������������������������������������������������2 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Funktion ���������������������������������������������������������������������������������������������������������������4 4�1 IO-Link �����������������������������������������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������4 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������5 7 Parametrieren ������������������������������������������������������������������������������������������������������6 7�1 Einstellbare Parameter ����������������������������������������������������������������������������������6 8 Betrieb �����������������������������������������������������������������������������������������������������������������7 9 Technische Daten und Maßzeichnung �����������������������������������������������������������������7 10 Werkseinstellung �����������������������������������������������������������������������������������������������7 1 Vorbemerkung 1.1 Verwendete Symbole... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anfor- derungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�... -
Seite 4: Funktion
Kommunikation außerhalb des laufenden Betriebs möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 5 Montage ► Gerät an Temperaturfühler anschließen�... -
Seite 5: Elektrischer Anschluss
6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: IO-Link LED2 LED1 1 / 2: Anschluss Ub und Ausgangssignale Pin 1 Pin 3... -
Seite 6: Parametrieren
7 Parametrieren Mit einem IO-Link-fähigen Parametriertool stehen folgende Möglichkeiten zur Verfügung: - Aktuelle Prozesswerte auslesen� - Aktuelle Parametereinstellungen auslesen, verändern, speichern und auf weitere Geräte des gleichen Typs übertragen� 7.1 Einstellbare Parameter Ausgangsfunktion für OUT2: Analogsignal: 4���20 mA [I] oder 20���4 mA [Ineg]� Analogstartwert für Temperatur�... -
Seite 7: Betrieb
(bei [OU2] = [I]), - sinkt auf min� 3,8 mA (bei [OU2] = [Ineg])� Unter- oder Überschreiten des Erfas- Analogsignal gemäß Einstellung [FOU2]� sungsbereichs des Sensors 9 Technische Daten und Maßzeichnung Technische Daten und Maßzeichung unter www�ifm�com� 10 Werkseinstellung Werkseinstellung Benutzer-Einstellung TP3231 TP3232...
