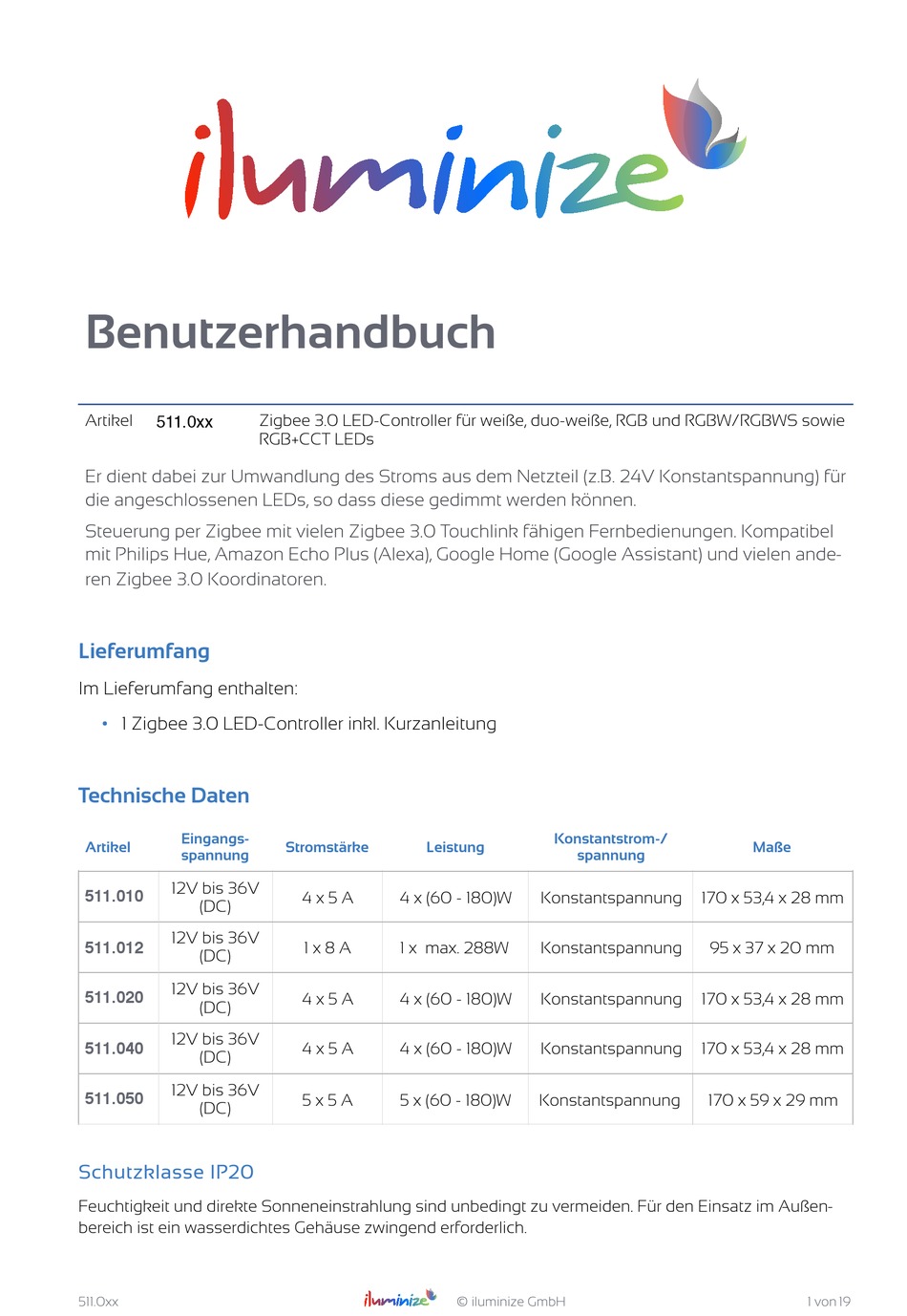

iluminize 511.010 Benutzerhandbuch

Benutzerhandbuch
Artikel
511.0xx
Er dient dabei zur Umwandlung des Stroms aus dem Netzteil (z.B. 24V Konstantspannung) für
die angeschlossenen LEDs, so dass diese gedimmt werden können.
Steuerung per Zigbee mit vielen Zigbee 3.0 Touchlink fähigen Fernbedienungen. Kompatibel
mit Philips Hue, Amazon Echo Plus (Alexa), Google Home (Google Assistant) und vielen ande-
ren Zigbee 3.0 Koordinatoren.
Lieferumfang
Im Lieferumfang enthalten:
•
1 Zigbee 3.0 LED-Controller inkl. Kurzanleitung
Technische Daten
Eingangs-
Artikel
spannung
12V bis 36V
511.010
(DC)
12V bis 36V
511.012
(DC)
12V bis 36V
511.020
(DC)
12V bis 36V
511.040
(DC)
12V bis 36V
511.050
(DC)
Schutzklasse IP20
Feuchtigkeit und direkte Sonneneinstrahlung sind unbedingt zu vermeiden. Für den Einsatz im Außen-
bereich ist ein wasserdichtes Gehäuse zwingend erforderlich.
511.0xx
Zigbee 3.0 LED-Controller für weiße, duo-weiße, RGB und RGBW/RGBWS sowie
RGB+CCT LEDs
Stromstärke Leistung
4 x 5 A 4 x (60 - 180)W
1 x 8 A 1 x max. 288W
4 x 5 A 4 x (60 - 180)W
4 x 5 A 4 x (60 - 180)W
5 x 5 A 5 x (60 - 180)W
!
Konstantstrom-/
spannung
Konstantspannung
Konstantspannung
Konstantspannung
Konstantspannung
Konstantspannung
© iluminize GmbH
Maße
170 x 53,4 x 28 mm
95 x 37 x 20 mm
170 x 53,4 x 28 mm
170 x 53,4 x 28 mm
170 x 59 x 29 mm
1 ! von ! 19
