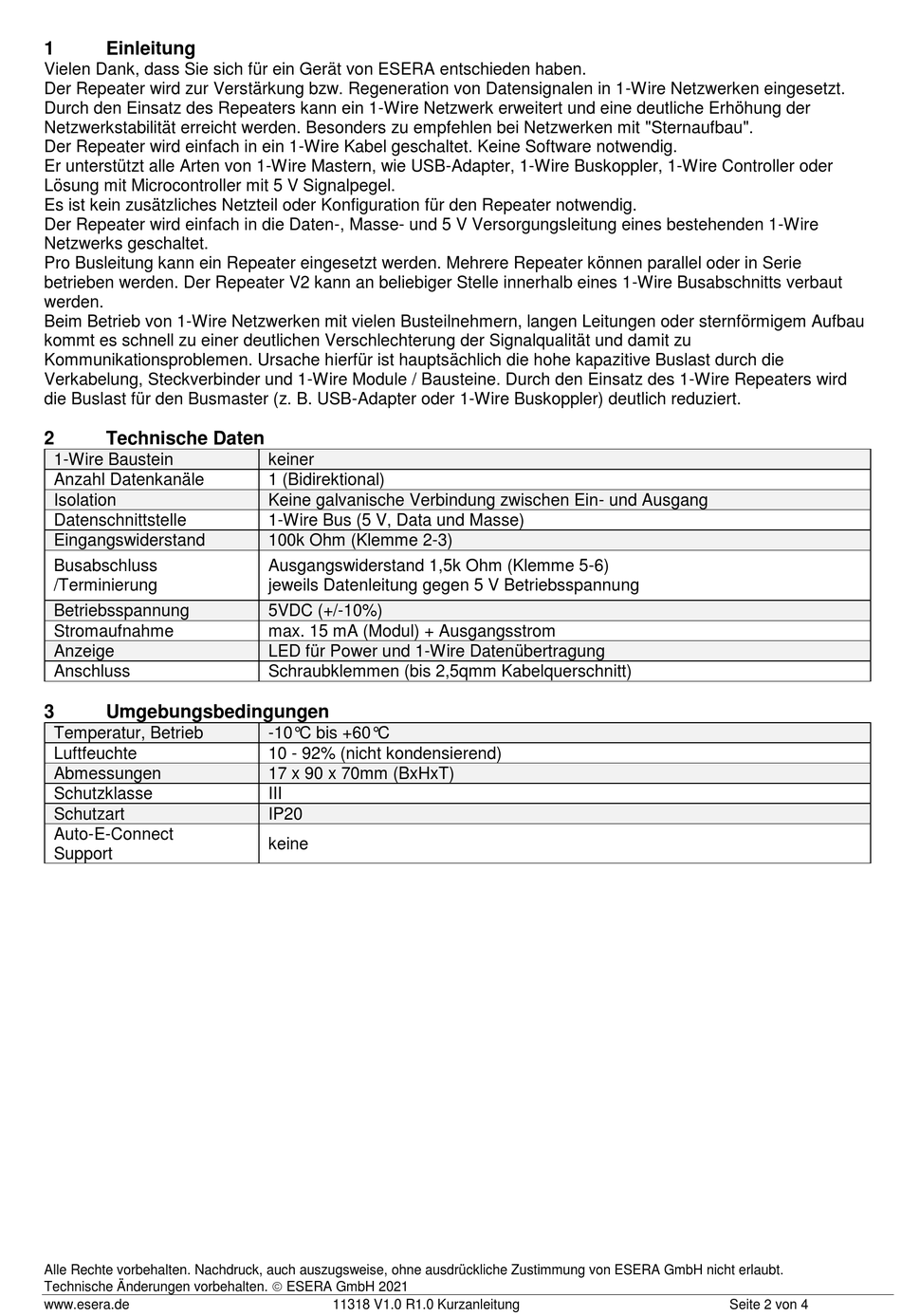

1 Einleitung
Vielen Dank, dass Sie sich für ein Gerät von ESERA entschieden haben.
Der Repeater wird zur Verstärkung bzw. Regeneration von Datensignalen in 1-Wire Netzwerken eingesetzt.
Durch den Einsatz des Repeaters kann ein 1-Wire Netzwerk erweitert und eine deutliche Erhöhung der
Netzwerkstabilität erreicht werden. Besonders zu empfehlen bei Netzwerken mit "Sternaufbau".
Der Repeater wird einfach in ein 1-Wire Kabel geschaltet. Keine Software notwendig.
Er unterstützt alle Arten von 1-Wire Mastern, wie USB-Adapter, 1-Wire Buskoppler, 1-Wire Controller oder
Lösung mit Microcontroller mit 5 V Signalpegel.
Es ist kein zusätzliches Netzteil oder Konfiguration für den Repeater notwendig.
Der Repeater wird einfach in die Daten-, Masse- und 5 V Versorgungsleitung eines bestehenden 1-Wire
Netzwerks geschaltet.
Pro Busleitung kann ein Repeater eingesetzt werden. Mehrere Repeater können parallel oder in Serie
betrieben werden. Der Repeater V2 kann an beliebiger Stelle innerhalb eines 1-Wire Busabschnitts verbaut
werden.
Beim Betrieb von 1-Wire Netzwerken mit vielen Busteilnehmern, langen Leitungen oder sternförmigem Aufbau
kommt es schnell zu einer deutlichen Verschlechterung der Signalqualität und damit zu
Kommunikationsproblemen. Ursache hierfür ist hauptsächlich die hohe kapazitive Buslast durch die
Verkabelung, Steckverbinder und 1-Wire Module / Bausteine. Durch den Einsatz des 1-Wire Repeaters wird
die Buslast für den Busmaster (z. B. USB-Adapter oder 1-Wire Buskoppler) deutlich reduziert.
2 Technische Daten
1-Wire Baustein
Anzahl Datenkanäle
Isolation
Datenschnittstelle
Eingangswiderstand
Busabschluss
/Terminierung
Betriebsspannung
Stromaufnahme
Anzeige
Anschluss
3 Umgebungsbedingungen
Temperatur, Betrieb
Luftfeuchte
Abmessungen
Schutzklasse
Schutzart
Auto-E-Connect
Support
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ohne ausdrückliche Zustimmung von ESERA GmbH nicht erlaubt.
Technische Änderungen vorbehalten.  ESERA GmbH 2021
www.esera.de
keiner
1 (Bidirektional)
Keine galvanische Verbindung zwischen Ein- und Ausgang
1-Wire Bus (5 V, Data und Masse)
100k Ohm (Klemme 2-3)
Ausgangswiderstand 1,5k Ohm (Klemme 5-6)
jeweils Datenleitung gegen 5 V Betriebsspannung
5VDC (+/-10%)
max. 15 mA (Modul) + Ausgangsstrom
LED für Power und 1-Wire Datenübertragung
Schraubklemmen (bis 2,5qmm Kabelquerschnitt)
-10°C bis +60°C
10 - 92% (nicht kondensierend)
17 x 90 x 70mm (BxHxT)
III
IP20
keine
