GAPOSA QC09 Handbuch

Steuergerät mit integriertem funkempfänger
Vorschau ausblenden Andere Handbücher für QC09:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

QC 09
IT_Centralina di comando con ricevitore radio integrato................................ p. 1
EN_Remote Control Unit for shutters and awnings.......................................... p. 5
FR_Système de commande à distance pour volets roulants et stores.............. p. 9
DE_Steuergerät mit integriertem Funkempfänger........................................... p. 13
ES_Cuadro de mando con receptor radio integrado......................................... p. 17
Attenzione: per la sicurezza delle persone è importante seguire attentamente queste
istruzioni.
- Nel caso di dubbi sull'istallazione di questo prodotto, contattare un tecnico qualificato
- Non utilizzare l'apparecchio nel caso in cui siano necessarie delle riparazioni
- Staccare l'alimentazione durante l'istallazione o qualsiasi intervento sulla centralina

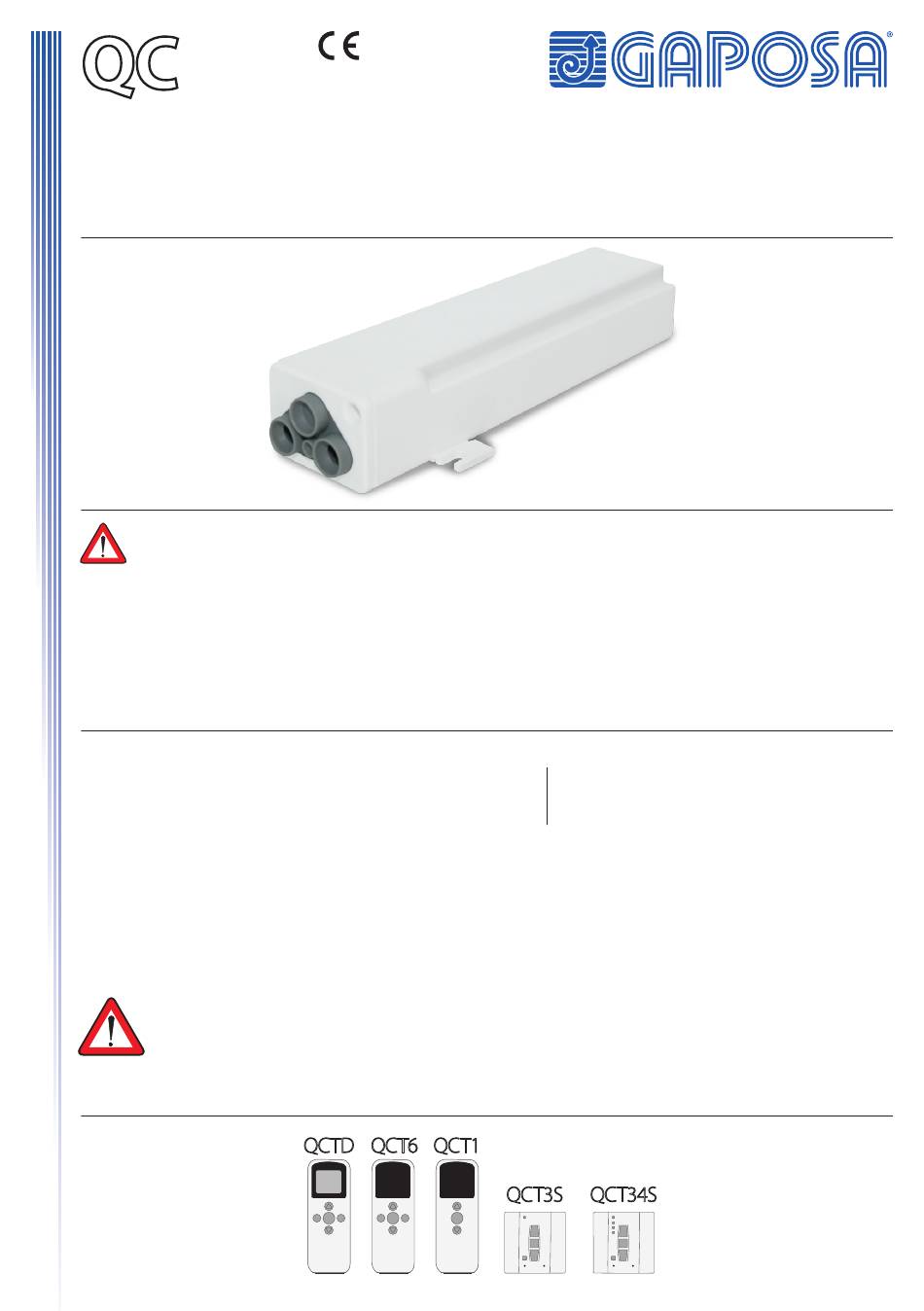

La centralina QC09, per il comando di tapparelle e tende da sole, è provvista di una ricevente radio
(434,15MHz) ed una uscita per una pulsantiera ed un anemometro. La scatola che la contiene è
compatta e stagna e l'antenna è interna.
DATI TECNICI
Alimentazione
Potenza max. motore
Frequenza
Nella memoria della ricevente possono essere memorizzati fino a 31 codici di identificazione di
altrettanti trasmettitori. La tapparella/tenda viene attivata attraverso un trasmettitore e/o un
pulsante esterno (del tipo normalmente aperto).
Nell'installazione si può prevedere anche un anemometro QCWS/QCWSRI/QCWSSRI (opzionale).
Tale accessorio, quando attivato, fa chiudere automaticamente la tenda in caso di vento forte.
La portata utile del trasmettitore è di 20 mt. In spazio chiuso e di 100 m. all'aperto.
La distanza massima tra l'anemometro e la QC09 è di 30 m.
ATTENZIONE Se l'installazione prevede più di una QC09 nello stasso locale, nella
fase della prima installazione sarà necessario alimentare una centrale alla volta per
evitare qualsiasi interferenza (perdita della programmazione o inversione del
senso di rotazione).
TRASMETTITORI
COMPATIBILI
230 Vac - 50/60 Hz
230 VAC 50-60Hz
500 W
434,15 MHz
QCTD QCT6 QCT1
Dimensioni
Peso
IP
QCT3S
QCT34S
133X35X25mm
100g
55
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GAPOSA QC09

Inhaltszusammenfassung für GAPOSA QC09

  • Seite 13: Steuergerät Mit Integriertem Funkempfänger

    - Die Montage- und Anschlussarbeiten müssen zwingend im spannungslosen Zustand durchgeführt werden. QC09 ist eine Steuerung für die Fernbedienung (434,15MHz) von Rollläden und Markisen mit Eingang für einen Schalter/Taster und einen Windsensor. Sie ist mit einem festen, dichten Gehäuse mit interne Antenne versehen.

  • Seite 14: Elektrischer Anschluss

    Einhaltung der Sicherheitsvorschriften erfolgen. Nach der Verkabelung, setzen Sie die Schraube am Deckel. Vorsicht! Der QC09 hat zwei Öffnungen in der Kappe für elektrische Leitungen mit einem Durchmesser von 6.5/8mm. Wenn der Durchmesser zu klein ist, verlieren Sie den Schutzgrad IP55.

  • Seite 15: Einlernen Des Ersten Senders

    QC 09 Steuergerät mit integriertem Funkempfänger. EINLERNEN DES ERSTEN SENDERS Der zuerst eingelernte Sender ist der MASTER. Nur mit Hilfe dieses Senders kann man zusätzliche Sender auf den selben Motor einlernen. STOP STOP PROG-TX PROG-TX EINLERNEN DES FUNKS 1. Den Motor mit Strom versorgen 2.

  • Seite 16: Einlernen Weiterer Sender

    QC 09 Steuergerät mit integriertem Funkempfänger. EINLERNEN WEITERER SENDER 1. Drücken Sie PROG-TX Lerntaste des MASTER Senders bis der Motor in eine Richtung läuft. Das bedeutet, dass der Empfänger sich im Lernmodus befindet; 2. Drehrichtung des Motors überprüfen. Lassen Sie PROG-TX Taste des MASTER Senders los und drücken Sie innerhalb von 5Sek, je nach Drehrichtung des Motors, die AUF oder AB-Taste des neuen Senders.
