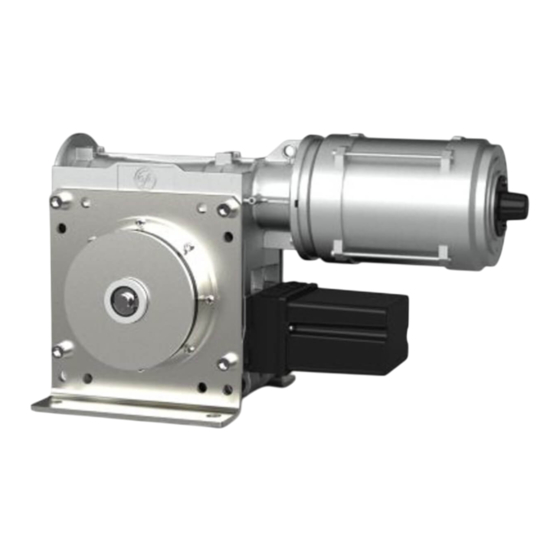

- Seite 1 Montageanleitung ELEKTROMAT ST 80.24-50,00 Ausführung: 10003195 00001 -de- Stand: 25.03.2021...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................4 Betriebssicherheit ........................4 Technische Daten ......................6 Mechanische Montage ....................7 Elektrische Montage ..................... 11 Anschluss Motor ......................12 Anschluss Endschalter ....................12 ... -
Seite 4: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Der Antrieb ist für horizontal bewegte Schiebetore bestimmt. Der Antrieb ist vor Feuchtigkeit und aggressiven Umgebungsbedingungen (z.B.: ätzenden Substanzen) zu schützen. Die Antriebe sind ausschließlich für den Innenbereich geeignet, für eine Montage im Freien sind entsprechende Schutzmaßnahmen zu treffen. Der Antrieb ist nicht für explosionsgefährdete Bereiche vorgesehen. - Seite 5 Warnung - Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zum Tod führen! Lesen Sie die Anleitung bevor Sie das Produkt benutzen. Halten Sie die Anleitung griffbereit. Wenn Sie das Produkt an Dritte weitergeben, muss auch diese Anleitung weitergegeben werden.
-
Seite 6: Technische Daten
2 Technische Daten Baureihe SG 115R Abtriebsdrehmoment Abtriebsdrehzahl Abtriebs- / Hohlwelle 50,00 Maximale Abtriebsdrehzahl Auf / Zu 42 / 42 bei Frequenzumrichter-Betrieb Maximales Torgewicht 80000 Betriebsspannung 3N~ 400 Betriebsstrom 4,70 Betriebsfrequenz Leistungsfaktor cos φ 0,77 Maximale Schaltungen pro Stunde Schutzart IP 54 Endschalterbereich (maximale Umdrehungen der Abtriebs- / Hohlwelle) -
Seite 7: Mechanische Montage
3 Mechanische Montage Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen auch bei maximalen Halte- oder Fangmomenten nicht überschritten werden (▶ technische Daten beachten). Verbindungselemente ▶ Selbstsichernde ▶ Bohrungsdurchmesser ▶ Bei Langlöchern Verbindungselemente mit maximal ausnutzen. ausreichend einer Mindestfestigkeit dimensionierte von 800 N/mm... - Seite 8 Befestigung Zur Befestigung stehen 4 Bohrungen zur Verfügung. BAGAD0 4 3 0 1 _Z0 0 2...
- Seite 9 Montage Nachfolgende Beschreibungen beziehen sich auf ein nicht näher spezifiziertes Tor. Für die Montage sind zusätzlich die Angaben des Torherstellers zu beachten. Warnung – Mögliche Verletzungen oder Lebensgefahr ! Zur Montage eine Hebevorrichtung mit ausreichender Traglast verwenden Zur gefahrlosen Betätigung der Rutschkupplung ausreichend Freiraum um die Einstellschraube gewährleisten ▶...
- Seite 10 Warnung – Mögliche Verletzungen oder Lebensgefahr ! Zur Einstellung der Rutschkupplung die elektrische Spannung ausschalten ▶ Die Rutschkupplung ist ein Überlastschutz. BAGAE4 3 0 3 _Z0 0 2 Sie ist ab Werk mit 24 Nm (ST 60) oder 30 Nm (ST 80) angezogen. Drehung nach rechts erhöht das übertragbare SW 17 Drehmoment.
-
Seite 11: Elektrische Montage
4 Elektrische Montage Warnung – Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss normgerecht durchführen Geeignetes Werkzeug verwenden Durchführung elektrische Montage Abdeckung demontieren. Motorstecker einstecken Bremsleitungen anklemmen. -
Seite 12: Anschluss Motor
5 Anschluss Motor Einweg-Gleichrichter BAMA010006_Z001 Motor X13 Motorstecker Magnetbremse U1 V1 W1 6 Anschluss Endschalter Thermokontakt... -
Seite 13: Abschluss Inbetriebnahme / Prüfung
7 Abschluss Inbetriebnahme / Prüfung Folgende Komponenten überprüfen und im Anschluss alle Abdeckungen montieren. Getriebe Antrieb auf Ölverlust überprüfen (wenige Tropfen unbedenklich). Abtriebswelle dauerhaft vor Korrosion schützen. Befestigung Alle Befestigungselemente (Konsolen, Drehmomentstützen, Schrauben, Sicherungsringe usw.) auf festen Sitz und einwandfreien Zustand überprüfen. Elektrische Verdrahtung Verbindungsleitungen und Kabel auf Beschädigungen oder Quetschungen überprüfen. - Seite 14 Bremse Warnung – Mögliche Verletzungen oder Lebensgefahr ! Bremstest durchführen. Der Nachlaufweg ist abhängig vom Tor und seiner Ausstattung. Es sind die Angaben des Torherstellers zu beachten. In einer Umgebung, die den Reibwert des Bremsbelages verändern kann (Atmosphäre mit Öl, Lösungsmitteln, Waschmitteln, etc.), ist die Schutzart IP65i zu verwenden.
-
Seite 15: Einbauerklärung / Konformitätserklärung
Sinne der EMV Richtlinie 2014/30/EU im Sinne der RoHS Richtlinie 2011/65/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, nachfolgend genannte Produkt den oben 1.3.3, 1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7,...
