- Seite 1 Gebrauchsanleitung Tempoplex-Ablauf für Duschwannen Modell Baujahr (ab) 6965.1 12/2020...
-
Seite 2: Inhaltsverzeichnis
Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten 2.3 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.2 Montage 3.2.1 Ablauf montieren 3.2.2 Abwassersystem anschließen 3.2.3 Dichtheitsprüfung 3.3 Pflege 3.4 Ablauf reinigen 3.5 Entsorgung Tempoplex-Ablauf... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Tempoplex-Ablauf... -
Seite 4: Kennzeichnung Von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Tempoplex-Ablauf... -
Seite 5: Produktinformation

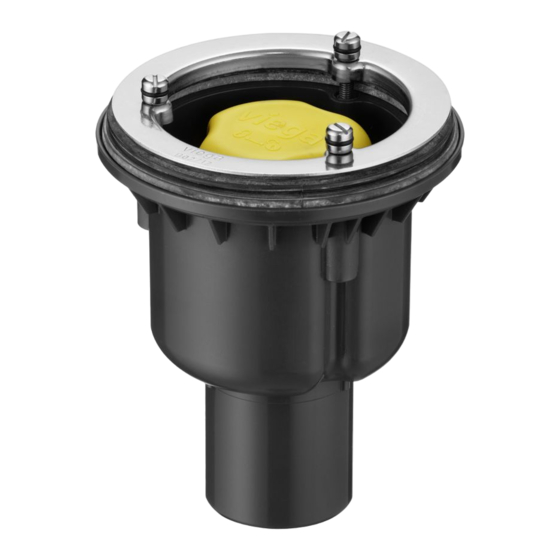

Haushaltsübliche Abwässer mit Temperaturen bis 95 °C Der ph-Wert muss größer als 4 und kleiner als 10 sein. Der Tempoplex-Ablauf ist ein Ablauf mit Geruchverschluss für Dusch‐ wannen mit 90 mm großer Ablauföffnung. Genaue Informationen zu allen Duschwannenmodellen und den geeig‐... -
Seite 6: Produktbeschreibung
Technische Daten Ablaufleistung bei 15-mm-Anstauhöhe 0,62 l / s Durchmesser Ablauföffnung 90 mm DN (Durchmesser Nominal) Abgangsrohr 40 / 50 mm Höhe 137 mm Abmessungen und Einbautiefe Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 8 Sperrwasserhöhe 50 mm Kernbohrung >120 mm Tempoplex-Ablauf... -
Seite 7: Zubehör
Produktinformation Zubehör Haarfangsieb Modell 6965.90. Abdeckhaube Modell 6964.0. Tempoplex-Ablauf... -
Seite 8: Handhabung
Handhabung Montageinformationen 3.1.1 Montagebedingungen Für die Montage des Ablaufs gelten folgende Voraussetzungen: Die Entwässerungsleitung ist installiert. Eine Deckenaussparung ist vorhanden (Kernbohrung von >120 mm). Die Ablaufleistung ist ausreichend bei einer Anstauhöhe von 15 mm. 3.1.2 Einbaumaße Abb. 2: Maßzeichnung Tempoplex-Ablauf... -
Seite 9: Montage
Ablaufrohr an der markierten Stelle absägen. Dichtung teilen Wenn der Duschwannenboden dicker als 10 mm ist, dann die Dichtung teilen: ▶ Die Dichtung am Dichtungswulst in zwei Teile schneiden. Dichtung einsetzen Um den Ablauf zu montieren, wie folgt vorgehen: Tempoplex-Ablauf... - Seite 10 Wenn die Dichtung geteilt werden musste: Den unteren Teil der Dichtung in die Haltenut des Ablaufge‐ häuses setzen und das andere Dichtungsteil auf die Ablauf‐ öffnung der Duschwanne legen. ▶ Den Befestigungsflansch einsetzen. Ablauf befestigen ▶ Die Schrauben von Hand einsetzen. Tempoplex-Ablauf...
- Seite 11 Die Glocke mit den drei Auskerbungen in die dafür vorgesehenen Haltestege einsetzen und durch eine Rechtsdrehung festsetzen. INFO! Die Abdeckhaube ist nicht im Lieferumfang enthalten und muss separat erworben werden (Modell 6964.0). ▶ Die Abdeckhaube auf die drei Befestigungspunkte drücken. Tempoplex-Ablauf...
-
Seite 12: Abwassersystem Anschließen
Seife oder ein mildes Reinigungsmittel verwenden. ▶ Grobe Verschmutzungen mit haushaltsüblichem Reinigungsmittel beseitigen. Das Reinigungsmittel nach der vorgeschriebenen Ein‐ wirkzeit gründlich mit klarem Wasser abspülen. ▶ Die Oberflächen mit einem weichen Tuch abtrocknen. Es dürfen keine Rückstände auf den Bauteilen zurückbleiben. Tempoplex-Ablauf... -
Seite 13: Ablauf Reinigen
Die Glocke nach links drehen und nach oben herausnehmen. ▶ Den Ablauf vorsichtig reinigen, ohne dabei die Garnitur zu beschä‐ digen. ▶ Die Glocke mit den drei Auskerbungen in die dafür vorgesehenen Haltestege einsetzen und durch eine Rechtsdrehung festsetzen. Die Abdeckhaube montieren. Tempoplex-Ablauf... -
Seite 14: Entsorgung
Handhabung Haarfangsieb reinigen ▶ Das Haarfangsieb entnehmen. ▶ Das Haarfangsieb reinigen und wieder einsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Tempoplex-Ablauf... - Seite 15 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-10 • VPN200213...
