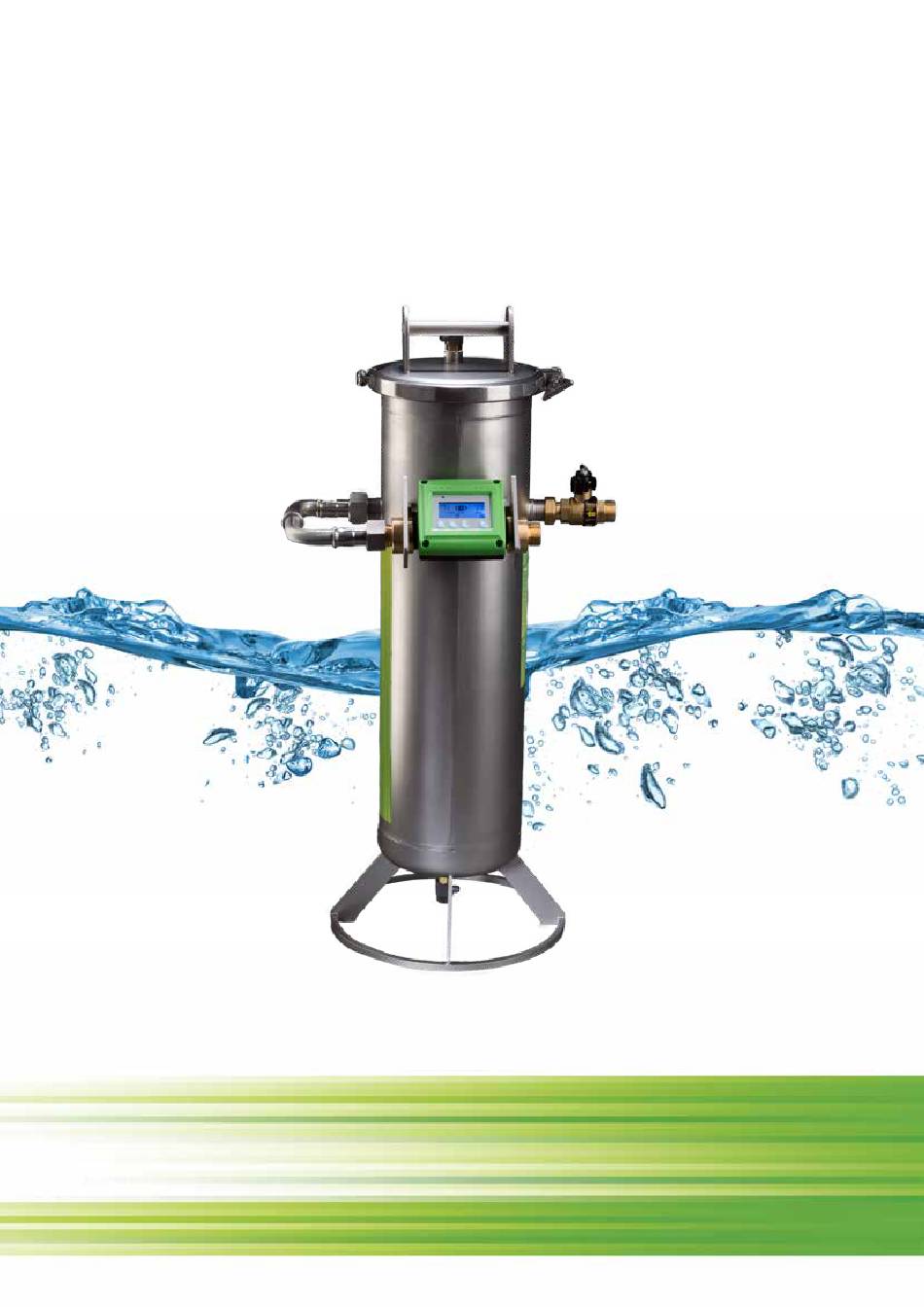

- Seite 1 Vollentsalzung basic mobil plus Bedienungsanleitung magnetic ...einfach besser...
- Seite 2 GmbH & Co. KG Am Richtbach 5 D-74547 Untermünkheim Tel. +49 7944 94199-0 Fax +49 7944 94199-19 info@magnetic-online.de www.magnetic-online.de Geschäftsführender Gesellschafter: Michael Bader Ust.-ID Nr.: DE 255 018 730 Handelsregister: HRA 571362 Reg. Ger. Stuttgart Version: BMP_DE_07.2020...
-
Seite 3: Inhaltsverzeichnis
Vollentsalzung basic mobil plus Inhalt Die Funktion ....................4 Anschlussvariante Systemfüllung ..............5 Anschlussvariante Umlaufentsalzung............6 Bedienung des Messcomputers ..............7 Harzwechsel ....................8 Kapazität des Mischbettharzes ..............9 Technische Daten ..................10 Störungen beheben ................... 11 magnetic ...einfach besser... -
Seite 4: Die Funktion
Die Funktion Heiz- und Kühlsysteme nutzen Wasser als Medium zur Wärmeübertragung. Das Wasser zirkuliert vom Ort der Wärmeerzeu- gung zum Verbraucher und zurück. Auch wenn die Anlage stets das selbe Wasser wiederverwendet, gelangen schon bei der Erstbefüllung Kalk und andere aggressive Stoffe in das geschlossene Wassersystem, welche moderne Komponenten schädi- gen können. -
Seite 5: Anschlussvariante Systemfüllung
Im Geltungsbereich der DIN EN 1717 (Deutschland) muss zusätzlich vor der Füllstation ein Rohrtrenner installiert werden. Die Vorschriften der Wasserversorgungsbetriebe sind zu beachten. Spülen Sie vor jedem Einsatz den Wasserinhalt der Befüllstation aus, da sich bei längerem Stillstand Bakterien bilden können. Frischwasser Eingang Systemtrenner Ausgang Heizungssystem magnetic ...einfach besser... -
Seite 6: Anschlussvariante Umlaufentsalzung
Anschlussvariante Umlaufentsalzung Bei Anlagen mit Flächenheizsystemen, die nur durch Spülen entlüftet werden können, ist eine direkte Befüllung über die Be- füllstation ungeeignet. Die Förderleistung ist nicht ausreichend, um Luft aus einer horizontalen Leitung auszustoßen. In diesen Fällen empfehlen wir die Befüllung mit Rohwasser und eine anschließende Demineralisierung im Umlaufverfahren. Dieses Verfahren ist auch geeignet, Anlagen mit zu hohem Salzgehalt nach Vorgabe der Kesselhersteller oder Richtlinien nachträglich noch zu demineralisieren. -
Seite 7: Bedienung Des Messcomputers
Drücken Sie die Taste „A“ um vom automatischen Modus auf den manuellen Betrieb umzuschalten und setzen Sie damit den gemessenen Wert der automatischen Überwachung zurück. ℹ Praxistipp: Wenn alle Grundeinstellungen vorgenommen wurden (Automatikmodus & Limit) genügt es wenn der Messcomputer in der Praxis lediglich ein und aus geschaltet wird. Alle Einstellungen werden gespeichert. magnetic ...einfach besser... -
Seite 8: Harzwechsel
Harzwechsel Wenn der Gehalt an gelösten Stoffen im aufbereiten Wasser laut Messcomputer auf über 30 μS/cm bzw. 20 TDS steigt, so ist das Harz zu wechseln. 1. Alle Hähne schliessen, Sicherheitssieb 5. Eingangshahn schließen und den 8. Neues Harz nachfüllen am Entleerhahn abmontieren Entlüftungshahn am Deckel öffnen. -
Seite 9: Kapazität Des Mischbettharzes
Die Umrechnung von μS/cm in Wasserhärte ergibt nur einen ungefähren Wert und ist nur in unbehandeltem Trinkwasser möglich. Andere Wässer enthalten neben Kalk noch weitere gelöste Mineralien. Da die Füllstation alle Salze entzieht, ist die Kapazität in solchen Fällen entsprechend geringer. KAPAZITÄT BASIC MOBIL PLUS basic mobil plus 8000... -
Seite 10: Technische Daten
1022 mm Durchmesser 170 mm Gewicht betriebsbereit 23 kg Haltegriff Entlüftungshahn mit Sicherheitssieb Schnellspannverschluss Sicherheitssieb am Ausgang Eingang mit Rückschlagventil und zum Messcomputer optimiertem Wasserzuführsystem magnetic Messcomputer Mischbettharz 12,5 Liter Harzbehälter Edelstahl Sicherheitssieb am Rohrsumpf Entleerhahn mit Sicherheitssieb Standfuß für Frostschutz... -
Seite 11: Störungen Beheben
Kapazität senken. Der Durchfluss ist Kein bzw. schwacher Durchfluss schwach trotz unge- drosselter Zuleitung Die Befüllstation enthält 1 Sicherheitssieb um zu verhindern, dass Mischbettharz in die Heizanlage gelangen kann. Das Sicherheitssieb im Ausgang sollte regelmäßig gereinigt werden. magnetic ...einfach besser... - Seite 12 GmbH & Co. KG Am Richtbach 5 D-74547 Untermünkheim Tel. +49 7944 94199-0 Fax +49 7944 94199-19 info@magnetic-online.de www.magnetic-online.de Geschäftsführender Gesellschafter: Michael Bader Ust.-ID Nr.: DE 255 018 730 Handelsregister: HRA 571362 Reg. Ger. Stuttgart www.magnetic-online.de...
