Montageanleitung Balancegerät „merga"
Artikel-Nr. 51 5002 401
Legende
stoßdämpfender Boden
shock-absorbing floor
Beton
concrete
gewachsenes Erdreich
natural ground

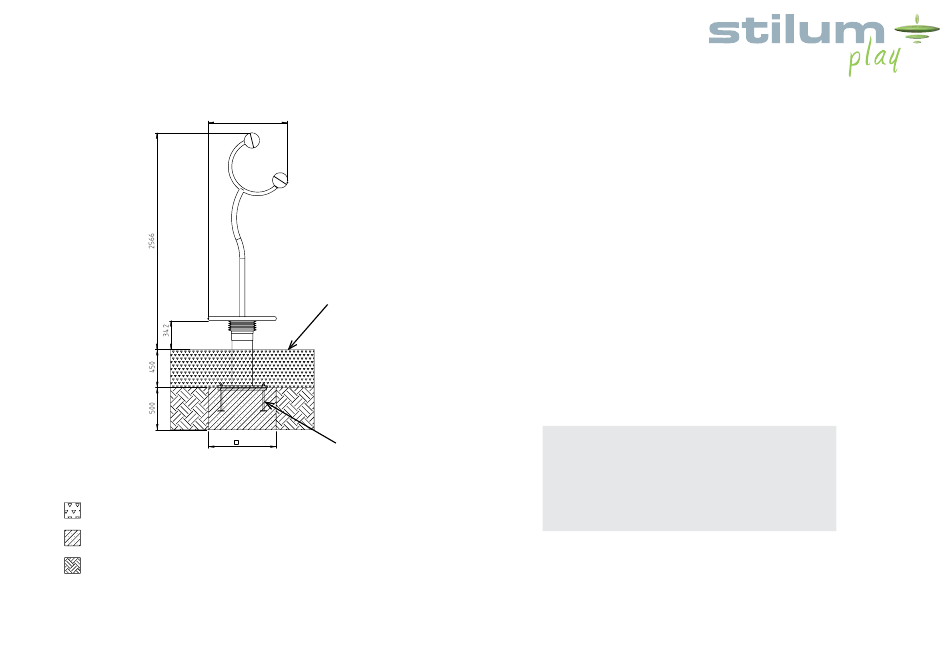

Skizze 2: Fundamentplan
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
938
Spielebene
800
Bodenanker
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Mindestraums (s. Skizze 3).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN EN 1176-1, 4.2.8.5.2 müssen bei Geräten, die eine erzwungene
Bewegung verursachen, stoßdämpfende Böden über den gesamten Aufprall-
bereich vorgesehen werden.
3. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Balancegerät wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Gerät achten.
4. Betonfundament gem. Skizze 2 mit mittig eingebrachter, horizontaler Beweh-
rung erstellen. Dabei den mitgelieferten Bodenanker so mit dem Fundament
vergießen, dass der obere Winkelrahmen waagrecht liegt und bündig mit der
Fundamentoberfläche abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C 25/30
Name
Datum
Gez.
Schramm
20.02.18
Gepr.
5. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
Gewerbegebiet Larsheck
größe - vorhandene Zwischenräume zwischen Fundament und Fundament-
A
stoßdämpfender Boden
11.05.20
ES
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
loch mit Erdaushub auffüllen und verdichten.
Maßstab
1:20
Benennung
Fundamentplan
Projekt
merga
Zeichnungsnummer
Blatt
0304-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 09.06.2020 S. 2
