Dohle ExOn2 Bedienungsanleitung
Verwandte Anleitungen für Dohle ExOn2
Inhaltszusammenfassung für Dohle ExOn2

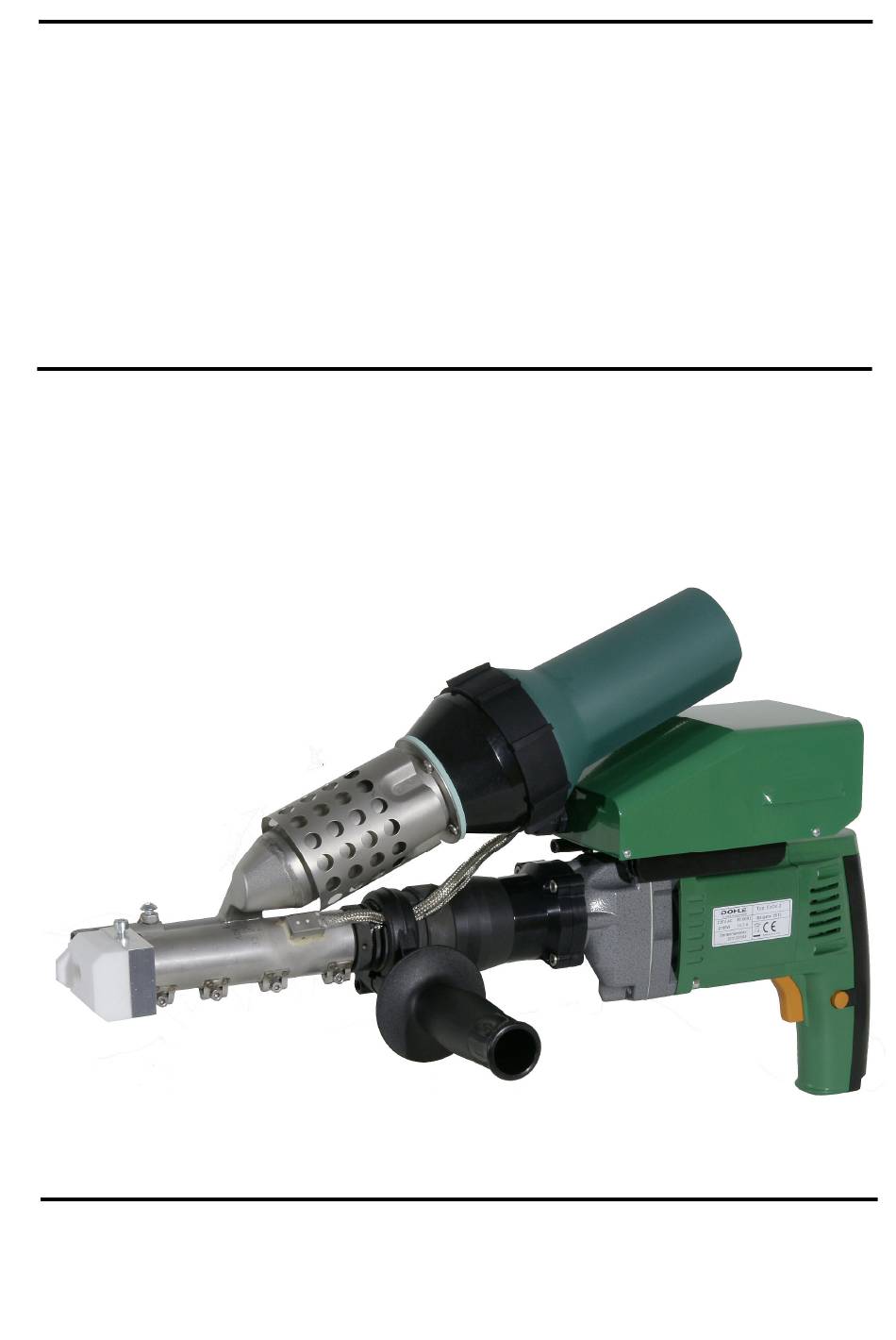

- Seite 1 Bedienungsanleitung Operating Instructions ExOn2, DX303 ExOn2-5, DX311 Extrusionstechnik GmbH Dohle Eitorfer Strasse 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Seite 2 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 CE/Handschweissextruder EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt. Bezeichnung des Gerätes : Handschweissextruder : ExOn2 EG – Richtlinie : Elektromagnetische Verträglichkeit 2004/108/EG...
- Seite 3 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienunganleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen...
-
Seite 4: Typenbeschreibung
Bedienungsanleitung DOHLE Handschweißextruder ExOn2 1. Typenbeschreibung Maschinen Art.Nr./Typ : DX303 ExOn2, DX311 ExOn2-5 Maschinen Nr. …………………… Anschlussspannung : 230 V / 50 - 60 Hz Leistung ges. 2700 W / 11,7 A 2. Sicherheitshinweise Der Extruder ist nach VDE 0 100 § 55 über Fi – Schutzschalter oder Schutztrenntrafo zu betreiben. - Seite 5 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Betrieb : Handschweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muss öl – und wasserfrei sein. Arbeiten über Kopf: Bei Arbeiten über Kopf müssen entsprechende Schutzeinrichtungen (Helm, Brille usw) getragen werden.
- Seite 6 Heizung am Lufterhitzer ausgeschaltet ist die Antriebsmaschine nicht auf Dauereinstellung eingestellt ist den Netzstecker einstecken Alle DOHLE – Handschweißextruder sind mit patentierter Massemessung ( das Thermoelement ist zwischen Schnecke und Düse direkt in der Schmelze eingebaut ) und Kaltstartschutz ausgerüstet.
- Seite 7 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Ansicht – Reglerfront - Steuergehäuse Standard optional D - 2378 Regler ExOn2 Masse D - 2377 Regler ExOn2-6 Air D - 2384 Schalter Heizung ExOn2-6 D - 2383 Poti ExOn2-6 D - 2383 Poti ExOn2-6 Luftmenge...
- Seite 8 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Handschweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf, entfernen den Schweißschuh und wechseln die Düse ( Achtung: Linksgewinde ) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus.
-
Seite 9: Mögliche Ursache
Bedienungsanleitung DOHLE Handschweißextruder ExOn2 4. Fehlersuche Fehlfunktion Fehler – Nr. Antriebsmotor läuft nicht an 01,02,04,05,06,07,08,09,10,11,12 Antriebsmotor schaltet ab 03, 04,05,06,07,08,09,10 Extruder bleibt kalt 04,05,06,07,08,09,15,17 Heißluft bleibt kalt 05,07,08,09,12 Heißlufttemperatur liegt unter Sollwert 11,13 Extrudattemperatur liegt unter Sollwert Extruder fördert kein Extrudat aus der Düse Anzeige leuchtet nicht Anzeige zeigt : S . - Seite 10 D - 1664 D - 1754 D - 1806 D - 1811 D - 1777 D - 2377 D - 2378 D - 1765 D - 0250 D - 2384 D - 0490 D - 2383 D - 1775 D - 1646 DB 045 D - 0373 D - 2400...
- Seite 11 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 A rtik e l-N r. B e z e ic h n u n g M e n g e 6 6 0 0 6 4 6 W in k e lv e rs c h ra u b u n g...
- Seite 12 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Heissluftgebläse Eron ExOn2-6, Art-Nr: D - 1664 DOHLE Extrusionstechnik GmbH...
- Seite 13 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Artikel-Nr. Bezeichnung Menge 5101270 Dichtung 70x48x4 5101760 Glimmerrohr 47,6x95 5113268 Heizelement 230V/2200W 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6113695 Temperaturendschalter 135°C 6600596 Thermoelement 6600601 Luftfilter 6600606 Motor 230V SL 6600607 Kohlen 6600612 Gummiring mit Nocken 6600613 Turbinengehäuse Unterteil...
- Seite 14 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Ersatzteile Antrieb Typ DB045 DOHLE Extrusionstechnik GmbH...
-
Seite 15: Bezeichnung
Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Art.Nr. Stück Bezeichnung DB046 Getriebe BSM 274 DB004 Vorlegewelle 8Z DB005 Zahnrad 21 Z DB006 Flachdichtung DB007 Zylinderstift 4m6, 6x16 DIN7 DB008 Motordeckel KPL DB009 Rillenkugellager 6000 C3 2 RS DB010 Anker BSM 270 kompl. mit Lüfter u. Isolierring... - Seite 16 Bedienungsanleitung DOHLE Handschweißextruder ExOn2 DOHLE Extrusionstechnik GmbH...
-
Seite 17: Schweißschuhprogramm
Bedienungsanleitung DOHLE Handschweißextruder ExOn2 Schweißschuhprogramm s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0195 10-12 D-0196 Artikel-Nr. Plattendicke D-0197 D-0174 10-12 D-0175 D-0177 X - Naht D-0178 D-0179 D-0180 D-0181 D-0182 V - Naht Plattendicke Artikel-Nr.
