DEUTSCH
1 BESCHREIBUNG
Bei dem Gerät Typ 1060/84 handelt es sich um einen Relais-Stellantrieb für Ipercom-Systeme, der bei der
Aktivierung
von elektrischen Lasten über Relais mit doppelter Schaltung eingesetzt werden kann, die auf zwei Arten
wirken können
•
Bistabil
•
Monostabil getaktet
Zu den möglichen Anwendungen gehören das Einschalten des Treppenlichts, die Aktivierung der zusätzlichen
Verriegelung, das Öffnen von Toren, usw.
Das es sich um ein Leistungsrelais handelt, ist es in vielen Fällen möglich, die Last direkt zu steuern.
Abhängig von der Konfi guration oder Programmierung aktiviert das Gerät das Relais basierend auf
Ereignissen der Anlage (wegen Einzelheiten siehe Systemhandbuch).
Jede Außentaste kann nur eines der beiden Relais aktivieren, je nachdem wie das Gerät programmiert
wurde.
Der Relais-Stellantrieb ist mit zwei Außentasten ausgestattet, die nur ein Standard-Relais aktivieren
können.
PB1
OUT1
→
PB2
OUT2
→
Die Versorgung erfolgt über POE, doch es ist möglich, für Notfälle eine externe Versorgung hinzuzufügen,
um den Betrieb auch bei ausgeschaltetem System zu gewährleisten; in diesem Fall werden die Relais nur
von den Außentasten aktiviert).
Das Produkt ist für die Versorgung mittels externer Netzteile gedacht, deren Ausgang den
Anforderungen von Stromquellen (LPS) entspricht und wird gegen Kurzschluss und Überströme
gemäß den Anforderungen der Norm EN 60950-1:2006+A11+A1+A12+A2 geschützt.
1.1 LED-FUNKTION
•
Langsam blinkend:
•
Durchgehend eingeschaltet: IP-Adresse erhalten
2 INSTALLATION
Auf dem Relais-Stellantrieb befi nden sich 4 Öffnungen für die Wandbefestigung, die mit Dübeln mit einem
Durchmesser von 6 mm erfolgen kann (nicht im Lieferumfang enthalten).

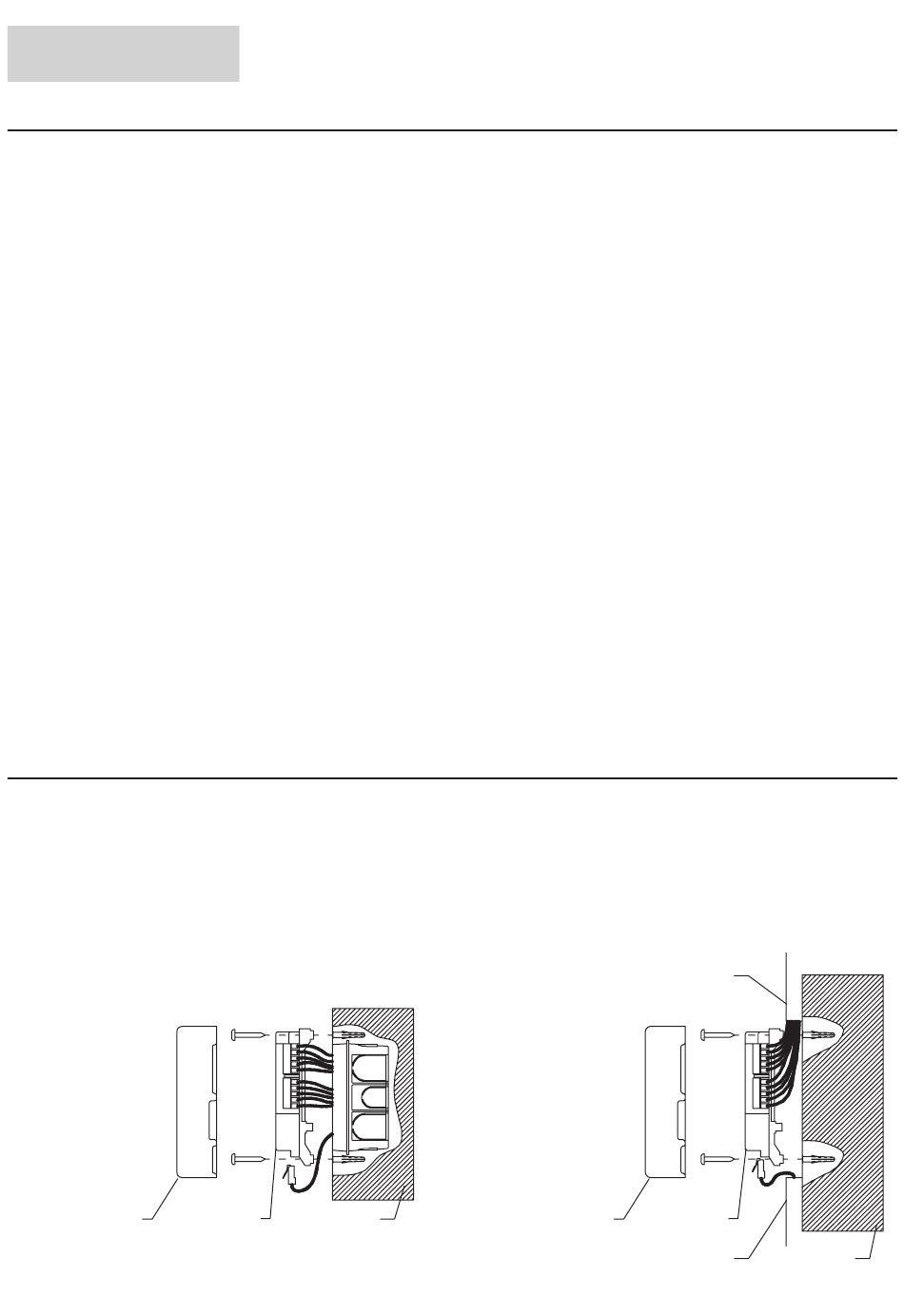

Das Gerät kann wie folgt installiert werden:
•
Aufputz-Montage mit eingebauten Leitungen
•
Aufputz-Montage mit externen Leitungen
Achtung:
In beiden Fällen müssen, wenn die Relais Lasten mit Hochspannung direkt steuern, die an die
Klemmenleisten angeschlossenen Kabel vom Rest der Anlage getrennt verlaufen.
RAHMEN
ABDECKUNG
10
Erkennen der IP-Adresse in Gang
MAUER
KABELFÜHRUNG
+ DRÄHTE
RAHMEN
ABDECKUNG
KABELFÜHRUNG
+ DRÄHTE
MAUER
DS1060-115A
