Inhaltszusammenfassung für ALDABRA ATLAS

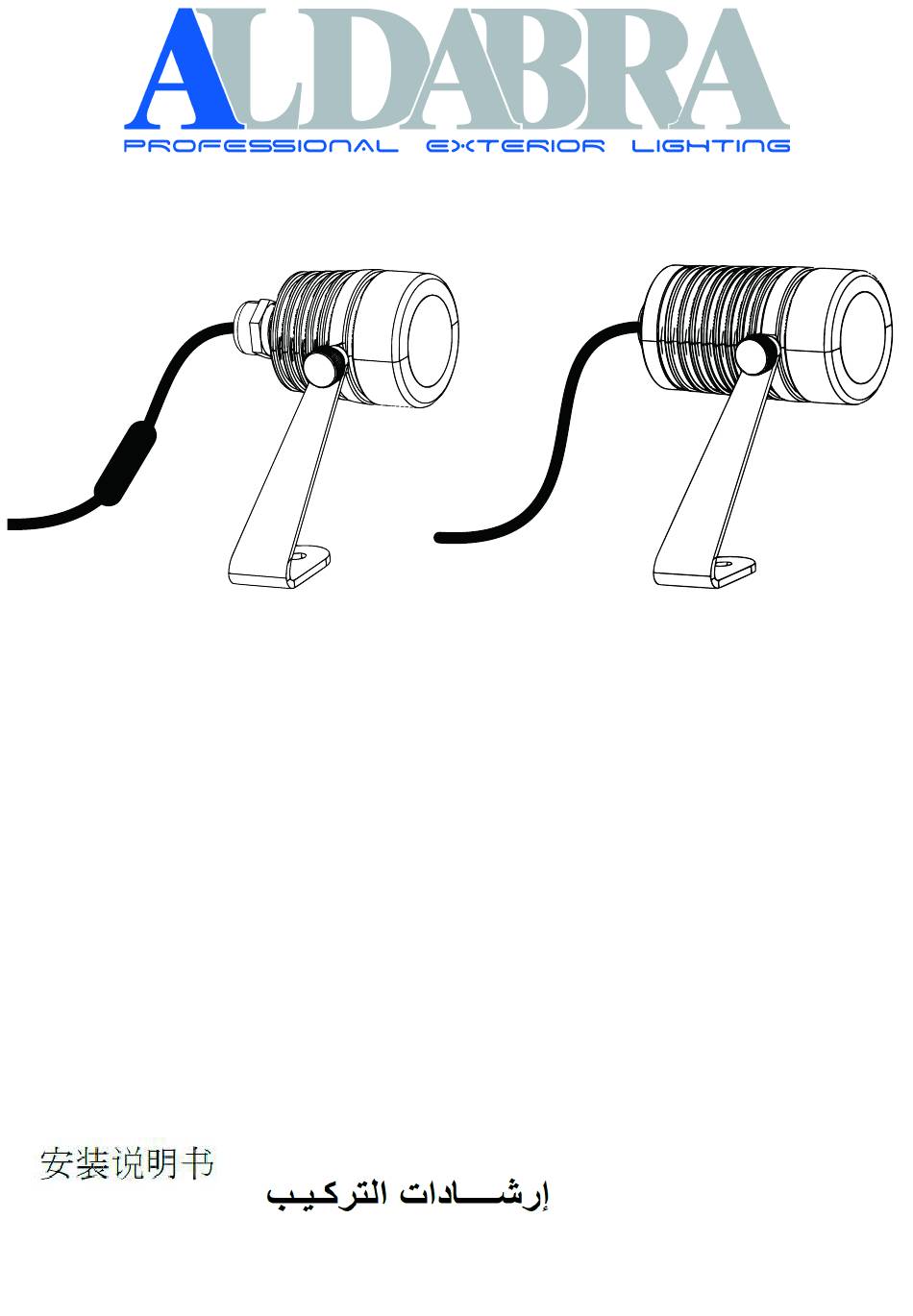

- Seite 1 ATLAS ATLAS 350/500 mA MONOCHROMATIC ATLAS 24 Vdc MONOCHROMATIC ISTRUZIONI DI MONTAGGIO MOUNTING INSTRUCTIONS MONTAGEANWEISUNGEN INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE...
- Seite 2 Indicazioni Generali General Informations t a -30 ÷ 50°C t c max 90°C IP66/IP68 t s ≤ 65°C Posizioni di montaggio. Mounting positions. Installationsarten. Positions de montage. Posiciones de montaje. ﺗﺻﺎﻋد اﻟﻣواﻗف Raggio minimo di curvatura. Minimum bending radius. Mindestbiegeradius. Rayon de courbure minimum.
- Seite 3 Indicazioni Generali General Informations Il cavo flessibile esterno di questo apparecchio se danneggiato non può essere sostituito, deve essere sostituito l’intero apparecchio. The external flexible cable of this fixture can not be replaced if damaged,the entire unit must be replaced. Die äußere flexible Anschlussleitung dieses Gerätes kann nicht ersetzt werden;...
- Seite 4 Indicazioni Generali General Information E’ responsabilità dell’ installatore garantire che il collegamento elettrico sia di grado IP adeguato al tipo ed all’ambiente di installazione. It is the installer’s responsability to ensure that the wiring connection has an IP grade suitable for the type and environment of installation.
- Seite 5 Indicazioni Generali General Informations ACC.0043.0 ACC.0044.0...
- Seite 6 Indicazioni Generali General Informations...
- Seite 7 Installazione e Cablaggio Installation and Wiring 350/500 mA 24 Vdc ON/OFF RED +24Vdc 500 mA BLACK Black VIOLET RED +24Vdc BLACK 0Vdc VIOLET Dim *Gel joint must be used 350/500 mA 24 Vdc...
- Seite 8 Installazione e Cablaggio Installation and Wiring Constant current Constant voltage Corso San Gottardo 14, 6830 Chiasso Switzerland T. +41 (0)91 601 04 00 - E aldabra@aldabra.it - www.aldabra.it Specifi cations are subject to change without notice.
- Seite 9 ATLAS ATLAS 24 Vdc RGB ISTRUZIONI DI MONTAGGIO MOUNTING INSTRUCTIONS MONTAGEANWEISUNGEN INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE...
- Seite 10 Indicazioni Generali General Informations t a -30 ÷ 50°C t c max 90°C IP66/IP68 t s ≤ 65°C Posizioni di montaggio. Mounting positions. Installationsarten. Positions de montage. Posiciones de montaje. ﺗﺻﺎﻋد اﻟﻣواﻗف Raggio minimo di curvatura. Minimum bending radius. Mindestbiegeradius. Rayon de courbure minimum.
- Seite 11 Indicazioni Generali General Informations Il cavo flessibile esterno di questo apparecchio se danneggiato non può essere sostituito, deve essere sostituito l’intero apparecchio. The external flexible cable of this fixture can not be replaced if damaged,the entire unit must be replaced. Die äußere flexible Anschlussleitung dieses Gerätes kann nicht ersetzt werden;...
- Seite 12 Indicazioni Generali General Information E’ responsabilità dell’ installatore garantire che il collegamento elettrico sia di grado IP adeguato al tipo ed all’ambiente di installazione. It is the installer’s responsability to ensure that the wiring connection has an IP grade suitable for the type and environment of installation.
- Seite 13 Indicazioni Generali General Informations ACC.0043.0 ACC.0044.0...
- Seite 14 Indicazioni Generali General Informations...
- Seite 15 Installazione e Cablaggio Installation and Wiring RGB 24 Vdc RED +24Vdc BLACK 0Vdc Red/black Green/black Blue/black *Gel joint must be used RGB 24 Vdc...
- Seite 16 Installazione e Cablaggio Installation and Wiring RGB 24 Vdc Corso San Gottardo 14, 6830 Chiasso Switzerland T. +41 (0)91 601 04 00 - E aldabra@aldabra.it - www.aldabra.it Specifi cations are subject to change without notice.
