VALLONE NERO U4 Montageanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für VALLONE NERO U4

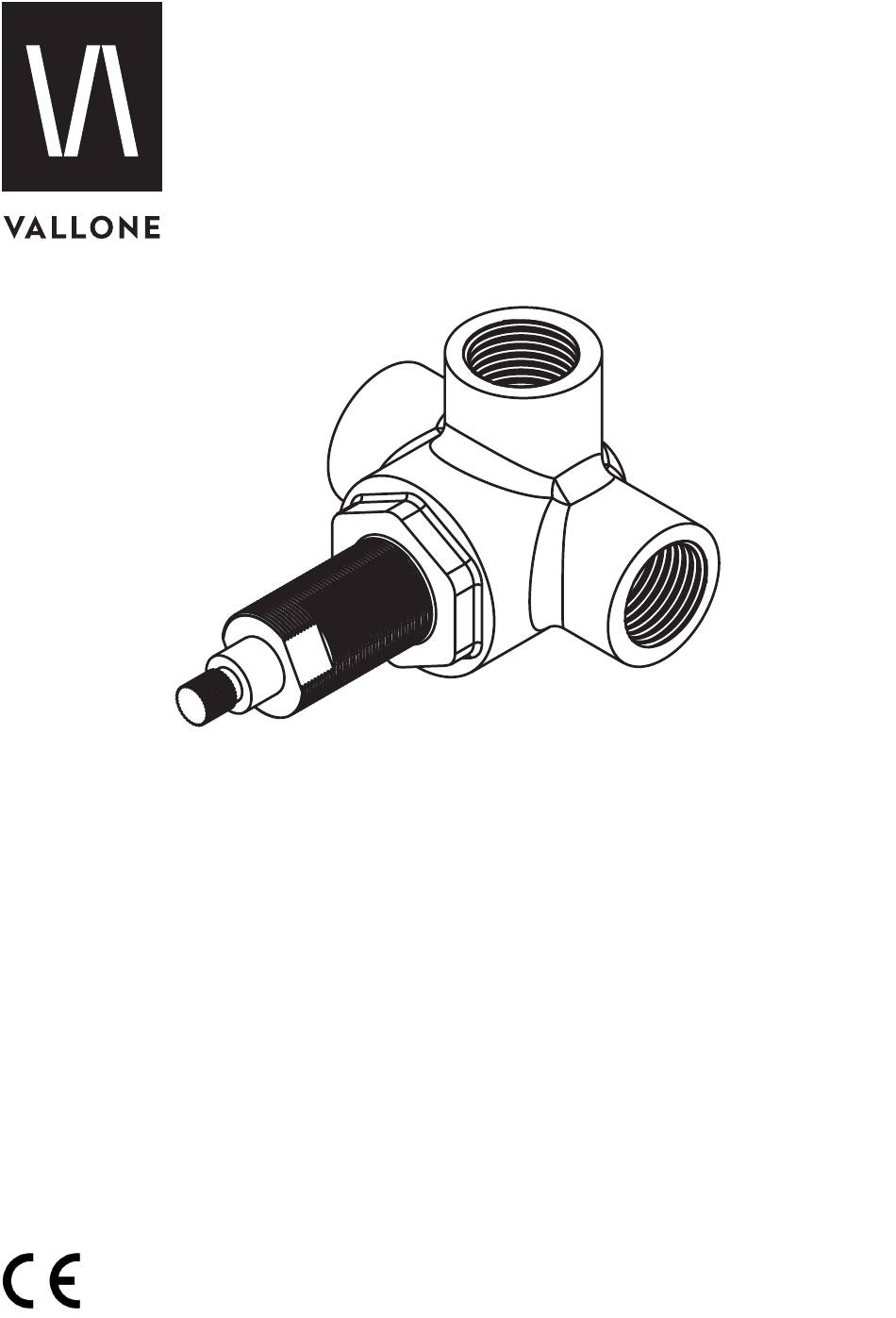

- Seite 1 NERO U4 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
NERO U4 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET U N T ERP U T Z- EI N B AU TE I L AC H T UN G! VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: BESCHREIBUNG • DIE IN S TA LL ATIO N DAR F N UR VON G ES CH ULTE M FACH P ER S ON AL UN T E R... - Seite 3 NERO U4 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 1/2“ G Alle Maße in Millimeter. All measurements in millimeter. WWW.VALLONE.DE/NERO...
-
Seite 4: Lieferumfang
NERO U4 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. UN TE RP U TZ- E I N B AUT E IL B. SC HU TZ K A P P E D EL I VE RY S CO P E A. -
Seite 5: Technical Information
NERO U4 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E GE N AN N TEN W ERT E F ÜR B ETR I EBS DRU CK U N D T EM PE RAT UR M ÜS S EN A. -
Seite 6: Installation Instructions
NERO U4 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M ONTAGE A NL EIT UNG 1. Verbinden Sie die Unterputzeinheit U4 mit der Wasserleitung für gemischtes Wasser aus dem Unterputzmischer (Nero U3). Achten Sie darauf, dass sich beide Unter- putzeinheiten vertikal auf einer Höhe befinden und mit gleicher Tiefe in der Wand platziert werden. 2. Beachten Sie den Anschluss und die Abgänge wie in der Skizze gezeigt, um eine korrekte Funktion zu gewährleisten. 3. Beginnen Sie nun mit dem Aufbau und dem Verputzen der Wand. Die Schutzkappe verbleibt dazu auf der Unterputzarmatur. 4. Nach erfolgter Installation und dem Aufbau der Wand, kann die Schutzkappe entfernt werden. Z UR MONTAGE VON G RI FF, GE H ÄUSE UND ZI E RB L EN D E N B EACH T E N SI E DI E MO NTAG E A NL E IT UNG EN N E R O 19. - Seite 7 NERO U4 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Für die Reinigung sollten Sie ausschließlich flüssige und pH-neutrale Seife und Wasser verwenden. Nutzen Sie keinesfalls scheuernde oder säurehaltige Reinigungsmittel und ebenfalls keine Schleifschwämme oder Desinfektionsmittel. Unsachgemäße Reinigung kann zu irreparablen Schäden der Oberfläche führen. Farbveredelte Armaturen sollten nicht mit Reinigungsmitteln behandelt werden, die Alkohol, Aceton oder andere Lö- sungsmittel enthalten. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACHE N SCHRITTE N: 1. Reiben Sie die Armatur mit dem Reinigungsmittel ein.
-
Seite 8: Explosionszeichnung
NERO U4 EXPLOSIONSZEICHNUNG EXPLODED DRAWING Nº B E SC H RE I BU NG Nº D ESCRI PT I ON SC H U T Z K AP P E P ROTEC TI VE CA P 02 2-WE GE- U M ST E L L E R 02 2-WAY DIV ERT ER WWW.VALLONE.DE/NERO... - Seite 9 BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausge- wählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO-Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment and experience true VALLONE® products through your own touch. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Germany E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE WWW.VALLONE.DE/NERO...
