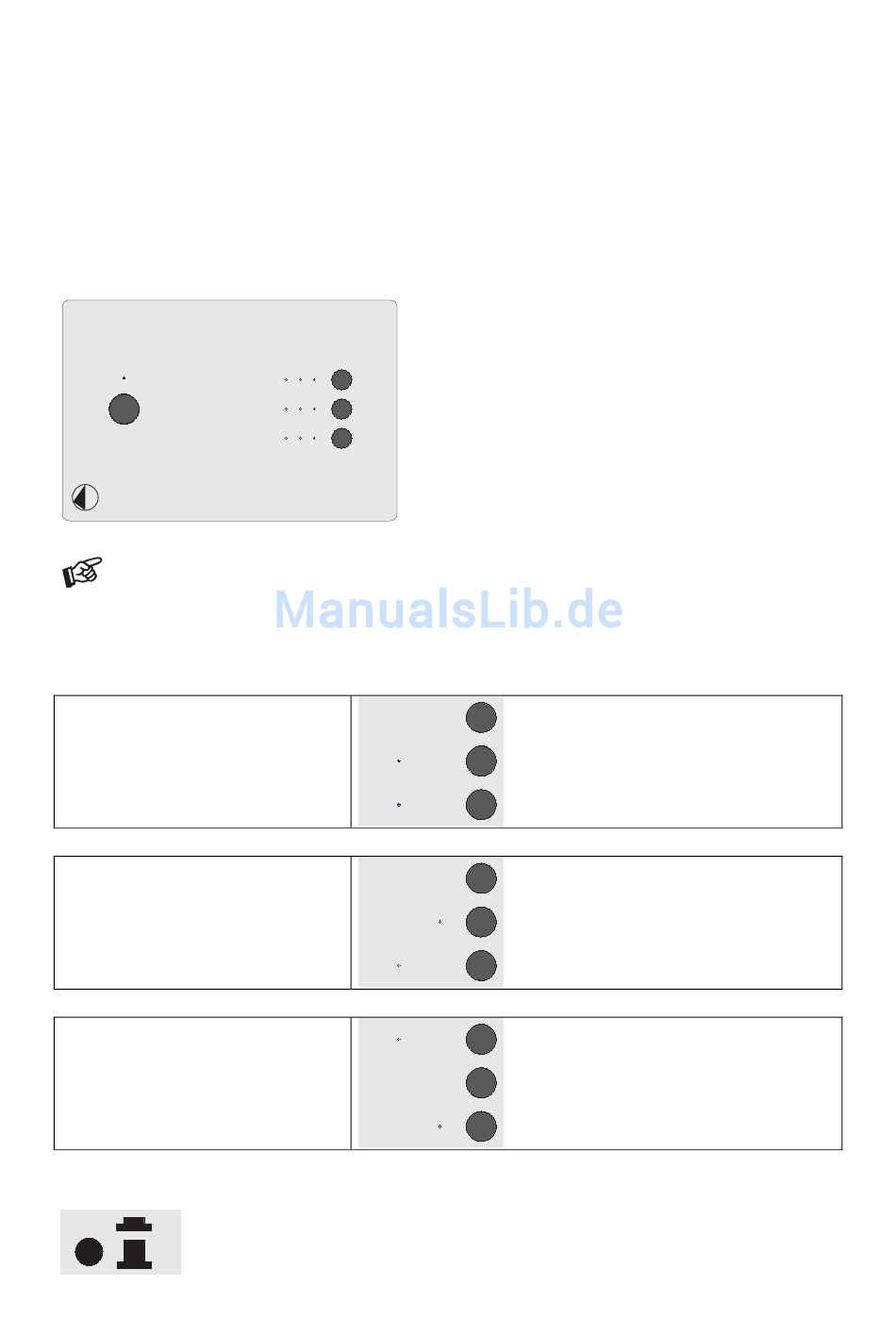

Einschalten und Schalten in Stand-By
Die Taste links auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue
Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Anpassung an den verwendeten Tonabnehmer
Die drei Tasten rechts auf der Front stellen Verstärkung, Abschlusskapazität und Abschlusswiderstand ein.
Ob Ihr Tonabnehmer ein MM-, ein High-Output- oder ein Low-Output MC-Tonabnehmer ist, entnehmen Sie
dessen Bedienanleitung. Den für einen Low-Output MC-Tonabnehmer empfohlenen Abschlusswiderstand,
wie auch die für einen High-Output MC- oder MM- Tonabnehmer korrekte Abschlusskapazität erfahren Sie
ebenfalls aus der Bedienanleitung. Im Zweifel fragen Sie Ihren Fachhändler um Rat.
Phono Box DS
Ohm - alle LEDs aus = 47kOhm.
pF - alle LEDs aus = 47pF.
LEDs pF 100, 220 und 320 - abgelesener Wert ist immer + 47pF Grundkapazität
Die gespeicherten Einstellungen werden beim Trennen vom Stromnetz gelöscht.
Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm
Abschlusskapazität 147pF
Verstärkung 40dB
Ortofon X5-MC (High-Output MC)
Abschlusswiderstand 47kOhm
Abschlusskapazität 367pF
Verstärkung 40dB
Ortofon Rondo Red (Low-Output MC)
Abschlusswiderstand 10 Ohm
Abschlusskapazität (pF) *
Verstärkung 60dB
Aktivieren und Deaktivieren des Subsonic-Filters
Ein an der Rückseite des Gerätes befindlicher Schalter wählt die Betriebsart an.
Subsonic
ON
OFF
Folgende Einstellungen sind möglich:
Abschlusswiderstand in Ohm
Ohm
10 100 1000
Abschlusskapazität in pF
pF
100 220 320
Verstärkung in dB
dB
40
50
60
Ohm
10 100 1000
pF
100 220 320
dB
40
50
Ohm
10 100 1000
pF
100 220 320
dB
50
40
Ohm
10 100 1000
pF
100 220 320
dB
40
50
© Audio Trade GmbH · Pro-Ject Phono Box DS · Version 15.7.2013
alle LEDs aus = 47kOhm
abgelesener Wert + 47pF Grundkapazität
60
alle LEDs aus = 47kOhm
abgelesener Wert + 47pF Grundkapazität
60
* Beliebiger Wert.
Bei Low-Output MC-Tonabnehmern
ist die Abschlusskapazität nicht relevant.
60
3
