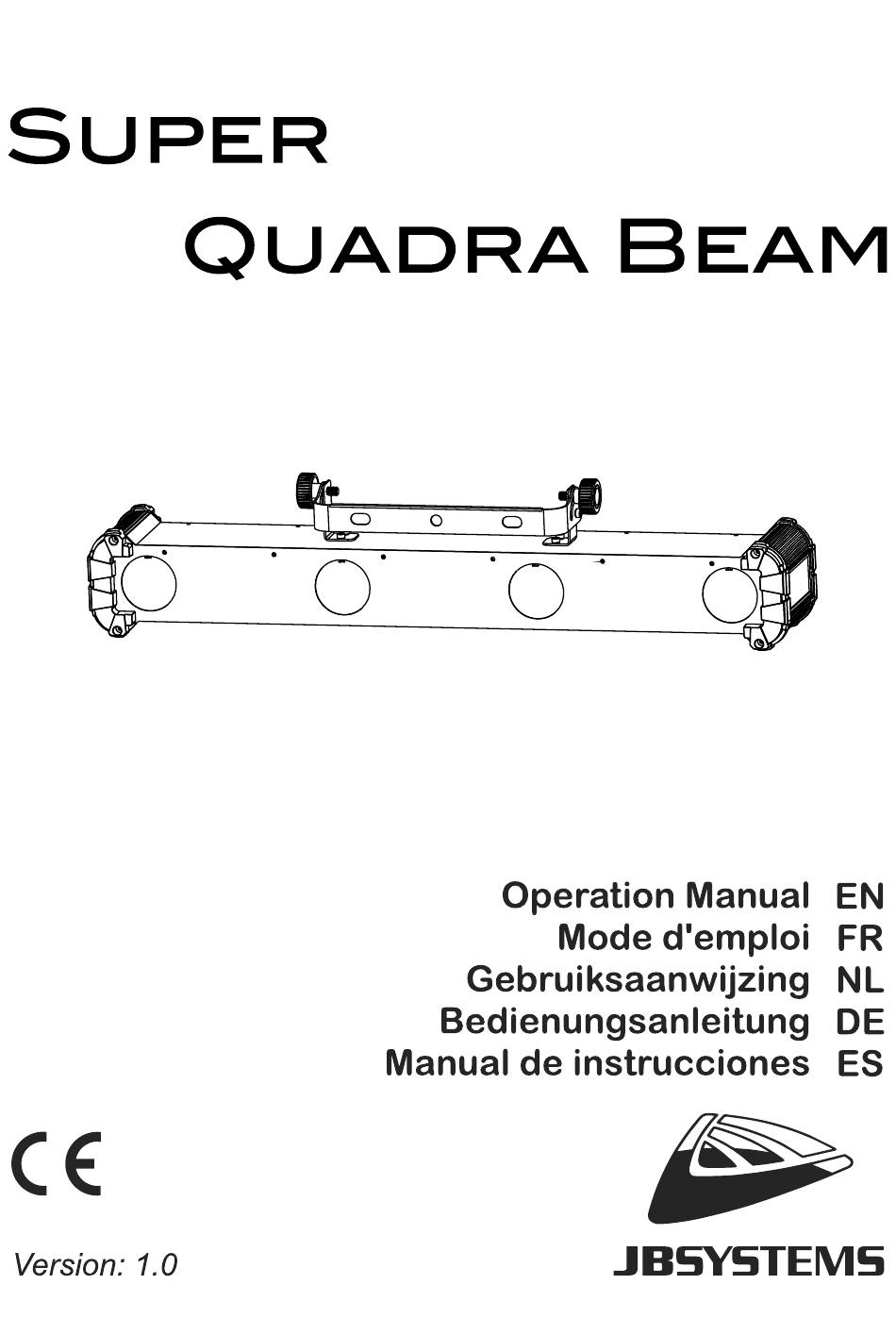

JBSystem SUPER QUADRA BEAM Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für JBSystem SUPER QUADRA BEAM

Inhaltszusammenfassung für JBSystem SUPER QUADRA BEAM

  • Seite 31: Eigenschaften

    Verkauf oder sonstiger Weitergabe des Geräts bitte die Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, ob die Verpackung folgende Artikel enthält:  Bedienungsanleitung  SUPER QUADRA BEAM-Einheit  Netzkabel SICHERHEITSHINWEISE: ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie nicht die obere Abdeckung.
  • Seite 32  Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.  Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.  Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. JB SYSTEMS 30/47 SUPER QUADRA BEAM ®...

  • Seite 33: Beschreibung

    12. Netzeingang mit IEC-Anschlussbuchse. Schließen Sie hier das mitgelieferte Netzkabel an. 13. Netzausgang mit IEC-Anschlussbuchse: Sie können ein spezielles IEC Netzkabel benutzen, um diesen Ausgang einfacher mit dem Netzeingang des nächsten SUPER QUADRA BEAM zu verbinden. (max. 10 A bei 230 V, 50 Hz) 14.

  • Seite 34: Elektroinstallation + Adressierung

    Lichtsystemen. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (Daisy Chain).  Stiftanordnung 3-poliger XLR-Stecker: Pin1 = GND (Masse) - Pin2 = Negatives Signal (-) - Pin3 = Positives Signal (+) JB SYSTEMS 32/47 SUPER QUADRA BEAM ®...

  • Seite 35: Einrichtungsanleitung

    Modus.  Drücken Sie MENU, bis auf dem Display angezeigt wird.  Drücken Sie zur Auswahl die Taste ENTER.  Wählen Sie mit den Tasten ABWÄRTS und AUFWÄRTS eine der vorprogrammierten Shows aus. JB SYSTEMS 33/47 SUPER QUADRA BEAM ®...
  • Seite 36 (Display ist ausgeschaltet, wenn es nicht in Gebrauch ist).  Sobald der gewünschte Modus ausgewählt wurde, bestätigen Sie diesen mit ENTER.  Drücken Sie die MENU-Taste für etwa 2 Sekunden, um die Einstellung zu speichern und zum normalen Betriebsmodus zurückzukehren. JB SYSTEMS 34/47 SUPER QUADRA BEAM ®...
  • Seite 37 Programme an.  Vergessen Sie nicht, den Blackout-Modus auf „NO Blackout“ einzustellen, andernfalls erfolgt keine Ausgabe. Hinweis: Sie können einen Fernsteuerungscontroller CA-8 das Master-Gerät anschließen, wenn Sie zusätzliche Steuerungsmöglichkeiten des Master-/Slave-Betriebs verwenden möchten. JB SYSTEMS 35/47 SUPER QUADRA BEAM ®...

  • Seite 38: Kanal-Modus

    Gerät 1 oder 3 DMX-Kanäle verwendet, wie in den DMX-Tabellen unten dargestellt: 1-KANAL-MODUS SHOW WERT FUNKTION 248-255 ZUFÄLLIG 218-247 SHOW 8 188-217 SHOW 7 158-187 SHOW 6 128-157 SHOW 5 098-127 SHOW 4 068-097 SHOW 3 038-067 SHOW 2 008-037 SHOW 1 000-007 JB SYSTEMS 36/47 SUPER QUADRA BEAM ®...

  • Seite 39: Geschwindigkeit

    Umgebungen führen zu einer größeren Verschmutzung auf den Linsen.  Mit einem weichem Tuch und gewöhnlichem Glasreiniger säubern.  Alle Teile stets gut abtrocknen. Achtung: Wir empfehlen dringend, die Reinigung des Geräteinneren nur von qualifiziertem Personal durchführen zu lassen! JB SYSTEMS 37/47 SUPER QUADRA BEAM ®...

  • Seite 40: Technische Daten

    36 LEDs mit 1 Watt (8 rote, 8 grüne, 8 blaue, 12 weiße) Abmessungen: 830 x 171 x 202 mm Gewicht: 5 kg Technische Änderungen können auch ohne Vorankündigung vorgenommen werden Sie können die neueste Version dieser Bedienungsanleitung von unserer Website www.beglec.com herunterladen JB SYSTEMS 38/47 SUPER QUADRA BEAM ®...
