Bedienungsanleitung
Operating Instructions
Elektronisches Vorschaltgerät
Electronic Ballast
EB MAX 2,5/4
)
(300/1000 Hz
(L2.0016746 , L2.0018884)
- AutoScan -
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG
Pulvermuehle
D-83071 Stephanskirchen
Germany
Für mehr Informationen besuchen Sie: www.arri.com
For more information visit: www.arri.com
L5.0017224
23.03.2018
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ARRI EB MAX 2,5/4
Inhaltszusammenfassung für ARRI EB MAX 2,5/4
- Seite 1 Electronic Ballast EB MAX 2,5/4 (300/1000 Hz (L2.0016746 , L2.0018884) - AutoScan - Arnold & Richter Cine Technik GmbH & Co. Betriebs KG Pulvermuehle D-83071 Stephanskirchen Germany Für mehr Informationen besuchen Sie: www.arri.com For more information visit: www.arri.com L5.0017224 23.03.2018...
-
Seite 3: Inhaltsverzeichnis
Deutsch __________________________________________________________________ _____ INHALT Seite 1. Allgemeine Hinweise ................3 2. Wichtige Sicherheitshinweise ..............3 3. Produktbeschreibung ................5 4. Inbetriebnahme des EVG ............... 6 4.1 Einschalten des EVG ..............6 4.2 Einstellung der Lichtintensität ............6 4.3 Betriebsarten .................. 7 4.4 DMX-Fernsteuerung ............... -
Seite 4: Allgemeine Hinweise
Anschluss der Leuchte an das Vorschaltgerät verwendet werden. Der Betrieb anderer als in Abbildung 1a bis 1c angegebenen Leuchten (siehe Seite 22) ist nicht zulässig. 2.5 Das Elektronische Vorschaltgerät EB MAX 2,5/4 entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen EN 60598-2-17 und EN 61347-2-12 für Elektrogeräte. - Seite 5 Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Reparaturen, Ersatzteilaustausch und Eingriffe in das Gerät nur von einer für diese EVG geschulten Fachkraft oder vom ARRI-Service ausführen lassen. Für Reparaturen dürfen nur original Ersatzteile verwendet werden! ...
-
Seite 6: Produktbeschreibung

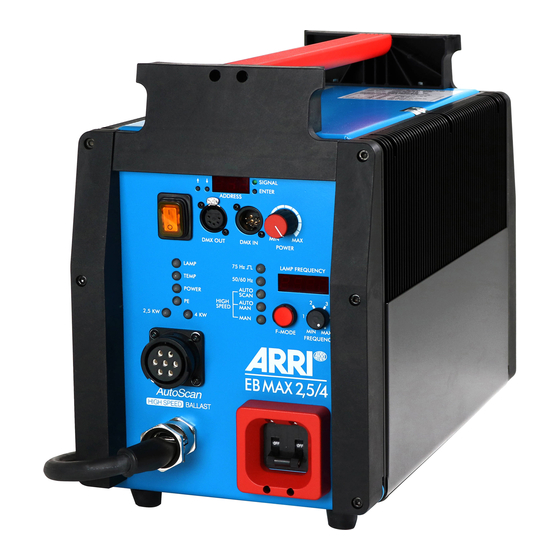

Deutsch 3. Produktbeschreibung Das ARRI EB MAX 2,5/4 bildet eine Funktionseinheit mit den für das EVG zugelassenen ARRI Tageslichtscheinwerfern (siehe Abb. 1a bis 1c, Seite 22). Es ist für die professionelle Anwendung in Gebäuden und mit entsprechendem Schutz vor Regen auch für den Betrieb im Freien geeignet (Schutzart IP 20). -
Seite 7: Inbetriebnahme Des Evg
Deutsch 4. Inbetriebnahme Sämtliche Bedienelemente und Kabelverbindungen sind auf der Frontplatte des EVG angeordnet (siehe Abb. 2, Seite 24). 4.1 Einschaltvorgang Prüfen, ob sich der ON/OFF-Schalter in der OFF-Stellung befindet. Geprüfte Leuchte an das EVG anschließen. In 2,5 kW Scheinwerfern (siehe Abb. 1a, Seite 22) dürfen nur 2,5 kW Lampen eingesetzt werden. -
Seite 8: Betriebsarten
Deutsch 4.3 Betriebsarten Das Vorschaltgerät kann in drei grundsätzlich verschiedenen Betriebsarten betrieben werden: Low Noise, Flicker Free und High Speed Die Betriebsart kann mit Hilfe des „F-Mode“ Tasters (siehe Abb. 2, S. 24) gewählt werden. Zum Wechseln der Betriebsart muss der Taster mindestens zweimal betätigt werden. -
Seite 9: Dmx-Fernsteuerung
Betrieb zu bleiben. Hinweis: Mit dem Hand-Messgerät P.R.O.F. kann im Zweifelsfall die Flackerfreiheit des Lichtes direkt innerhalb weniger Sekunden überprüft werden. 4.4 DMX-Fernsteuerung Das Vorschaltgerät EB MAX 2,5/4 kann über eine Fernsteuerung nach DMX 512 Standard gesteuert werden - 8 -... -
Seite 10: Der Dritte Kanal (Auf Kanal 2 Folgende Adresse) Wird In Einigen
Deutsch Um das Gerät über die Fernsteuerung zu bedienen, muss der Ein-/Ausschalter an der Frontplatte des Gerätes ausgeschaltet sein! Wird das Gerät per Fernsteuerung bedient, so ist das Dimmpotentiometer sowie der F-Mode Taster an der Frontplatte deaktiviert. Wenn das DMX Signal ausfällt (z.B. bei unterbrochener Leitung) arbeitet das Gerät entsprechend den zuletzt empfangenen Werten weiter. -
Seite 11: Einstellung Der Geräteadresse
Sobald ein DMX Signal erkannt wird, blinkt die Signal LED. Wenn für die eingestellte DMX-Adresse (und die beiden darauffolgenden Adressen) DMX Werte übertragen werden, leuchtet die Signal LED dauerhaft. 5. Technische Daten EB MAX 2,5/4 Netzanschluss Eingangsleistung 5400 VA (max.) Netzspannung 100 - 130 V~ / 180 - 250 V~;... -
Seite 12: Störungssuche
Abschaltung führen. In diesem Fall ist das EVG mit einer geprüften Leuchte zu testen. Wenn ein Verlängerungskabel defekt erscheint, ist es unbedingt durch ein geprüftes Kabel auszutauschen. Wenn ein EVG ausgefallen ist, sollte es idealerweise zusammen mit Verlängerungskabel und Leuchte vom ARRI-Service geprüft werden. - 11 -... - Seite 13 - 12 -...
-
Seite 23: Anschlussbelegung
Earth S1: Ein-Aus / On-Off Frei / S2: Sicherheitsschalter / Safety Switch not used H: Stundenzähler / Hours Counter Abb./Fig. 1a: Anschlussbelegung Scheinwerfer ARRI 2,5 kW Connector Wiring ARRI 2,5 kW ARRI Daylight 4000 Elektronisches Vorschaltgerät Ausgangsbelegung / Spannungsversorgung Lampe/... - Seite 24 S1: Ein-Aus / On-Off S2: Sicherheitsschalter / Safety Switch Frei / H: Stundenzähler / Hours Counter not used L: Lampenerkennung / Lamp Detection Abb./Fig. 1c: Anschlussbelegung Scheinwerfer ARRI 4 kW mit CCL Connector Wiring ARRI 4 kW with CCL - 23 -...
-
Seite 25: Anordnung Der Bedienelemente
DMX-Anzeige EIN/AUS Schalter / DMX-Display ON/OFF Switch DMX-Steckverbinder DMX-Connectors Dimm- potentiometer / SIGNAL ENTER Dimming ADDRESS LED Anzeigen Potentiometer LED Indication Anzeige Betriebsart / DMX OUT DMX IN POWER Operating Mode LAMP FREQUENCY Indication LAMP 75 Hz Nennleistungsanzeige TEMP 50/60 Hz AUTO Frequenzanzeige POWER... -
Seite 26: Dmx Kanalzuordnung
Kanal 1 Dimmung Channel 1 Dimming Wert Dimmung in % der Lampen-Nennleistung Value Dimming in % of nominal Lamp Power 0 .. 127 50 % 128 .. 255 50 .. 100 % Kanal 2 Ein/Aus, Betriebsart Channel 2 ON/OFF, Operation Mode Wert Gerät Betriebsart... - Seite 27 - 26 -...
- Seite 28 Für alle weiteren technischen Fragen besuchen Sie bitte die ARRI Webseite oder kontaktieren Sie die ARRI Service Zentren. Technische Änderungen vorbehalten! For any additional technical questions please visit the ARRI website or contact the ARRI service centers. Design and specifications are subject to change without notice! www.arri.com...
