3.3 LED-Nischenbeleuchtung
[
45er GKB 2,6W - 60er GKB 3,8W - 75er GKB 4,8W - 90er GKB 6W - Trafo 15W
• Die Nischenbeleuchtung wird an die Vorderkante des
Korpus geklebt.
• Bohrung in der hinteren rechten Ecke markieren und mit
einem 8mm Bohrer durch die Rückwand bohren.
• Das Kabel der LED-Nischenbeleuchtung durch die
Rückwandbohrungen ziehen.
• Mit der Kabelbefestigung das Kabel im Korpus fixieren.
• Das Kabelende in den Verteiler bzw. in die Trafoenden
stecken.
• Bei zu kurzem Lampenkabel die Verlängerung benutzen.

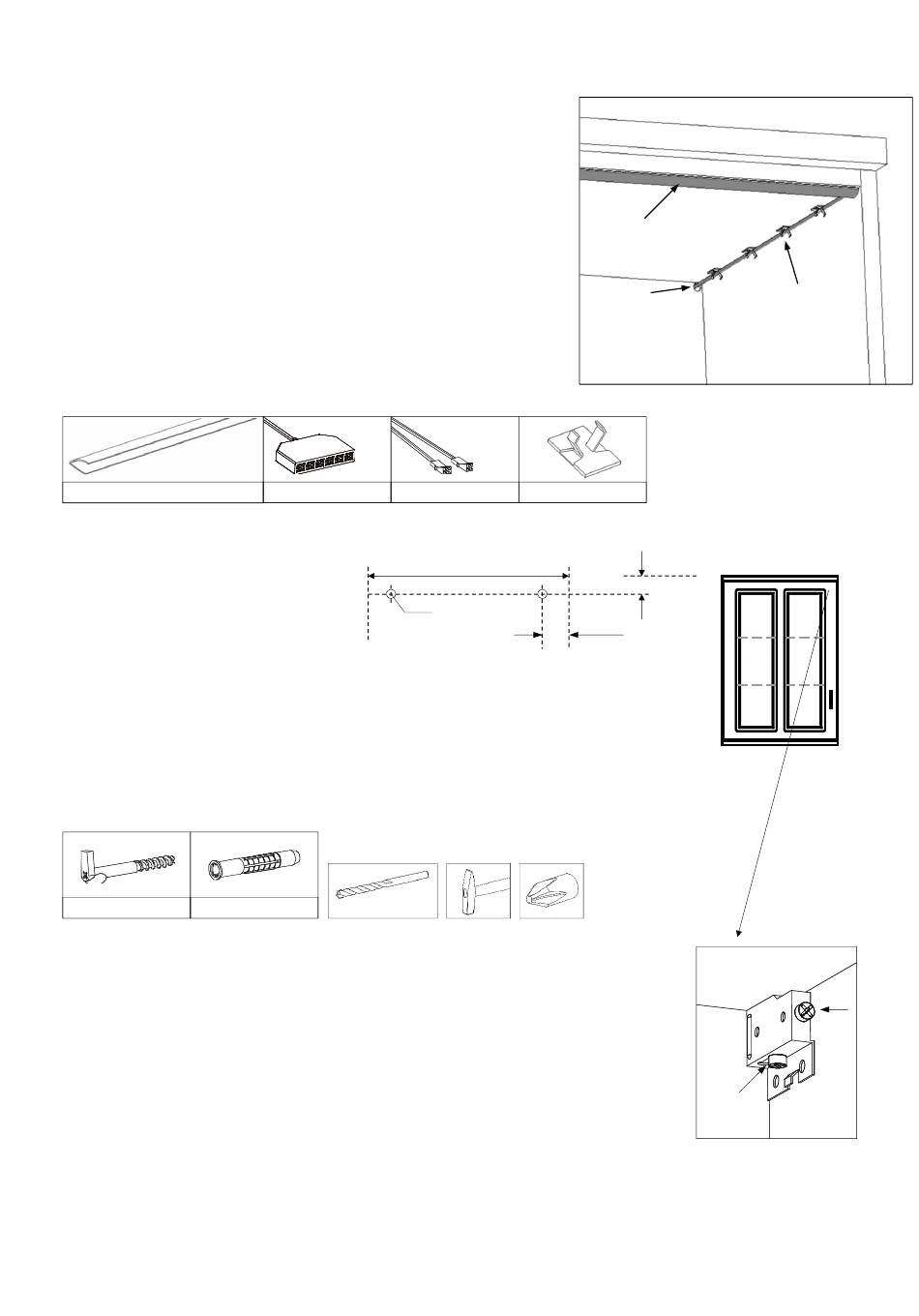

LED-Nischenbeleuchtung
4. Hängeschränke solohängend
Wandhaken befestigen
• Hängeschrank mit jeweils zwei
Wandhaken befestigen
• Mit der Wasserwaage eine Linie
ziehen und die Bohrungen mit dem jeweiligen Abstand
anzeichnen.
• Löcher bohren (8 mm) und Dübel 8x60 einschlagen
• Haken 6x65 eindrehen, Wandabstand einstellen
• Der Beschlag ist für Leichtbauwände nicht geeignet.
Haken 6x65
Korpus aufhängen
• Abdeckkappe vom Hängebeschlag abziehen
• Die Schrauben A lösen
• Der Haken des Hängebeschlages steht hervor
• Korpus aufhängen
• Die Schrauben A anziehen (Korpus drückt gegen die Wand)
Korpus ausrichten
• Mit den Schrauben B des Hängebeschlages den Korpus in der
Waagerechten ausrichten.
• Schraube nach rechts (Korpus hebt sich an) beziehungsweise nach links
drehen (Korpus senkt sich)
• Abdeckkappe aufdrücken
Verteiler
8 mm
Dübel 8x60
Steinbohrer
Trafoenden
Kabelbefestigung
Korpusbreite
Ø 8mm
Blatt
Nischenbeleuchtung
Kabelbefestigung
Bohrung
Rückwand
Seitenwand
40mm
25mm
B
]
Abb.3
Abb.4
A
Abb.5
3
