CAWI ElCom 7205 Bedienungsanleitung

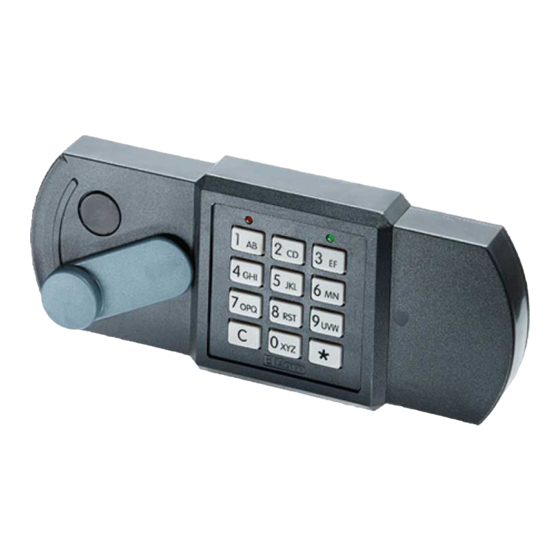

Elektronikschloss ElCom 7205
Wichtige Hinweise
• Vor jedem Bedienvorgang die
• Vor Inbetriebnahme des Schlosses lesen
Sie bitte sorgfältig diese Bedienungsanleitung
• Wechseln Sie sofort aus Sicherheitsgründen den
Werkscode 1 2 3 4 5 6
• Verwenden Sie bitte für Ihren neuen Code keine
persönlichen Daten.
• Der max. Zeitabstand zwischen den Tastenbetä-
tigungen beträgt 20 Sekunden. Bei Überschreitung
muss der gesamte Vorgang wiederholt werden.
• Nach 3 fehlerhaften Öffnungscodeeingaben wird
eine 10 Sekunden Sperrzeit aktiv.
• Verletzen Sie nicht das Prüfsiegel des Schlosses,
sonst verlieren Sie den Gewährleistungsanspruch.
Begriffserklärung
Folgende Begriffe und Symbole werden verwendet:
Code = Zahlenreihe die zum Öffnen des
Schlosses notwendig ist.
z.B. 4 7 6 2 3 9
Werkscode = Werkseitig eingestellter Code.
Für dieses Elektronikschloss auf
1 2 3 4 5 6 eingestellt.
P - Nr. = Programmnummer.
LED = Leuchtdiode in der Tastatur.
Hinweis =
Achtung =
B7205A4neu.pmd
1. Allgemeines
Die Bedienung ist sehr einfach, lesen Sie trotzdem als erstes die
komplette Anleitung sorgfältig durch, um Bedienungsfehler zu
vermeiden. Die Bedienungsanleitung bezieht sich auf ein
Elektronikschloss, das in ein sicherheitsrelevantes Behältnis, wie
C-Taste z.B. einem Tresor, eingebaut ist. Jede Tastenbetätigung wird
betätigen.
durch ein Aufblinken der grünen LED bestätigt. Der maximale
Abstand zwischen zwei Betätigungen darf 20 Sec. nicht über-
schreiten, sonst wird die bisherige Eingabe wieder gelöscht.
2. Öffnen des Elektronikschlosses
Eingabe des 6- stelligen Werkscodes mit den Tasten
1 – 2 – 3 – 4 – 5 – 6 oder Eingabe Ihres 6- stelligen Codes.
Tastaturhebelbetätigung erst nach dem Aufleuchten der grünen
LED.
Bitte beachten: Eine Korrektur der Eingabe kann mit der C-
Taste erfolgen. In diesem Fall komplette Eingabe wiederholen.
Eine korrekte Eingabe wird durch ein Aufleuchten der grünen
LED für ca. 10 Sekunden bestätigt. Gleichzeitig wird das
Elektronikschloss für ca. 10 Sekunden für den Öffnungsvor-
gang freigegeben. Die Tresortür kann nun mittels Tastaturhebel
entsperrt und mit dem Hintergriff geöffnet werden. Die Verriege-
lung des elektronischen Sperrelementes erfolgt nach ca. 10 Se-
kunden automatisch und wird durch das einmalige Aufblinken
der grünen LED bestätigt. Das Elektronikschloss ist erst dann
versperrt, wenn der Tastaturhebel manuell in Sperrstellung ge-
bracht wird.
3. Verschliessen des Elektronikschlosses
Behältnistür schliessen und Tastaturhebel bis zum Anschlag zu-
rückdrehen. Dabei muss die rote Markierung vollständig vom
Tastaturhebel überdeckt sein. In dieser Stellung ist das Elektronik-
schloss mechanisch verriegelt. Die Verriegelung des Elektronik-
schlosses wird durch das einmalige Aufblinken der grünen LED
angezeigt.
Bitte beachten: Überzeugen Sie sich aus Sicherheitsgründen
mittels Tastaturhebel, ob das Behältnis ordnungsgemäss ver-
schlossen ist.
Rel. 3 vom 29.10.2003
Bedienungsanleitung Nr. 9999-032-0
Abb. 1
Codeeingabe-Varianten
Eingabemöglichkeit von Zahlencodes.
Beispiel:
Eingabemöglichkeit von Zahlen- und
Buchstabencodes.
Beispiel: Eingabe des Codes ROLF12
Während der Codeeingabe Tastaturhebel nicht betätigen.
Seite 1
